带功率限制电涌保护的电子保险丝PCB板

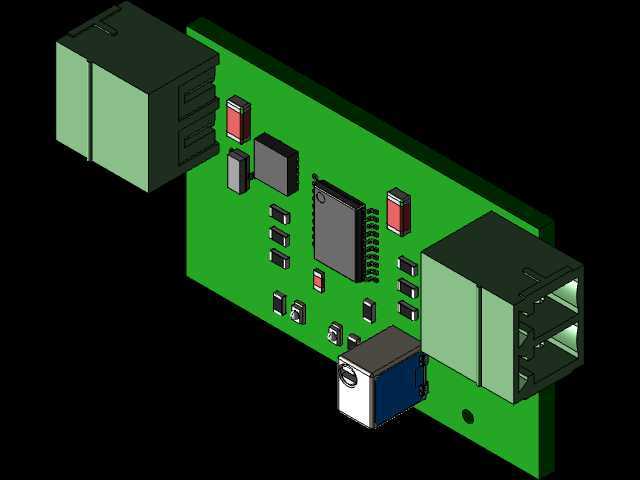

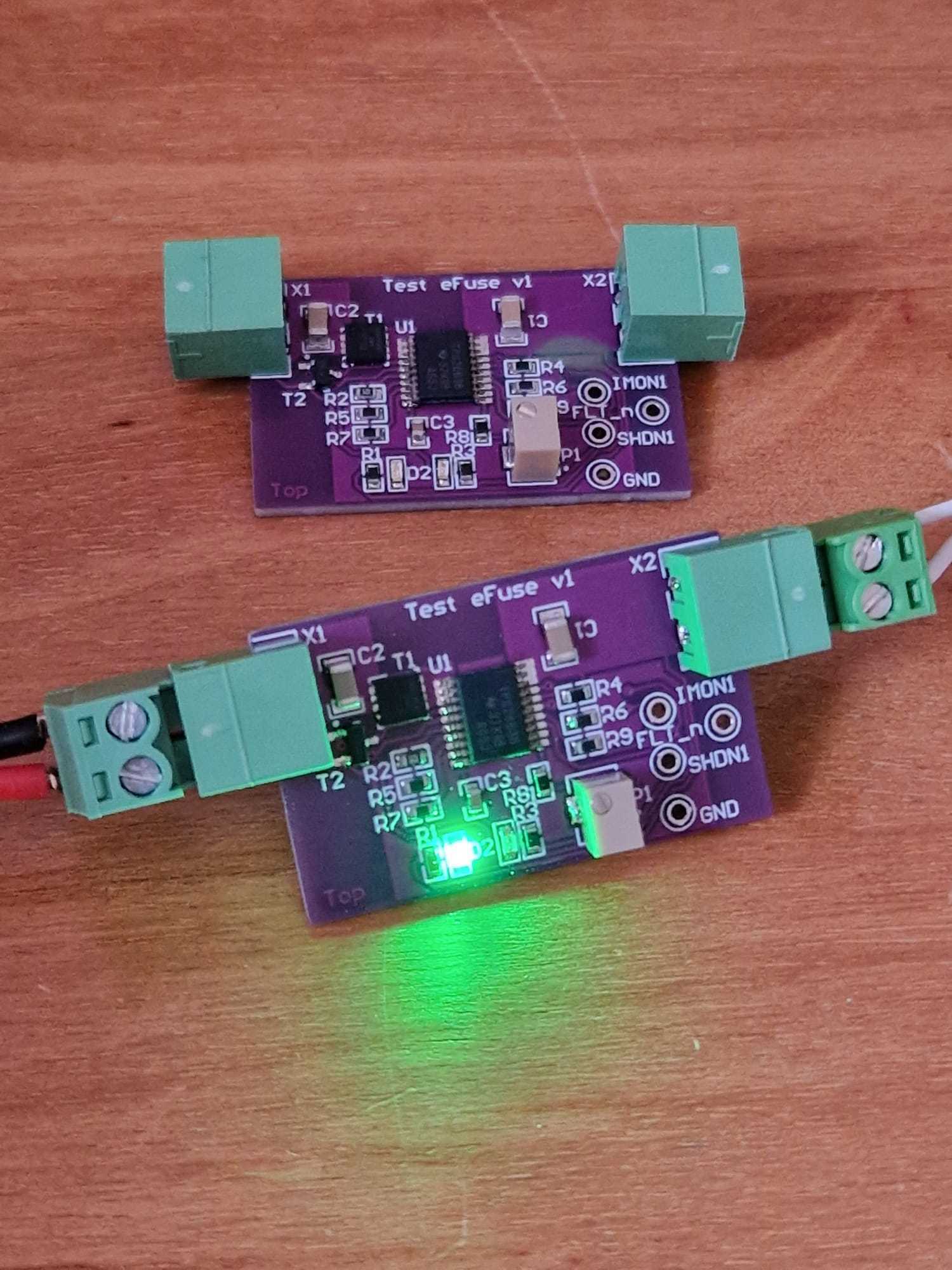

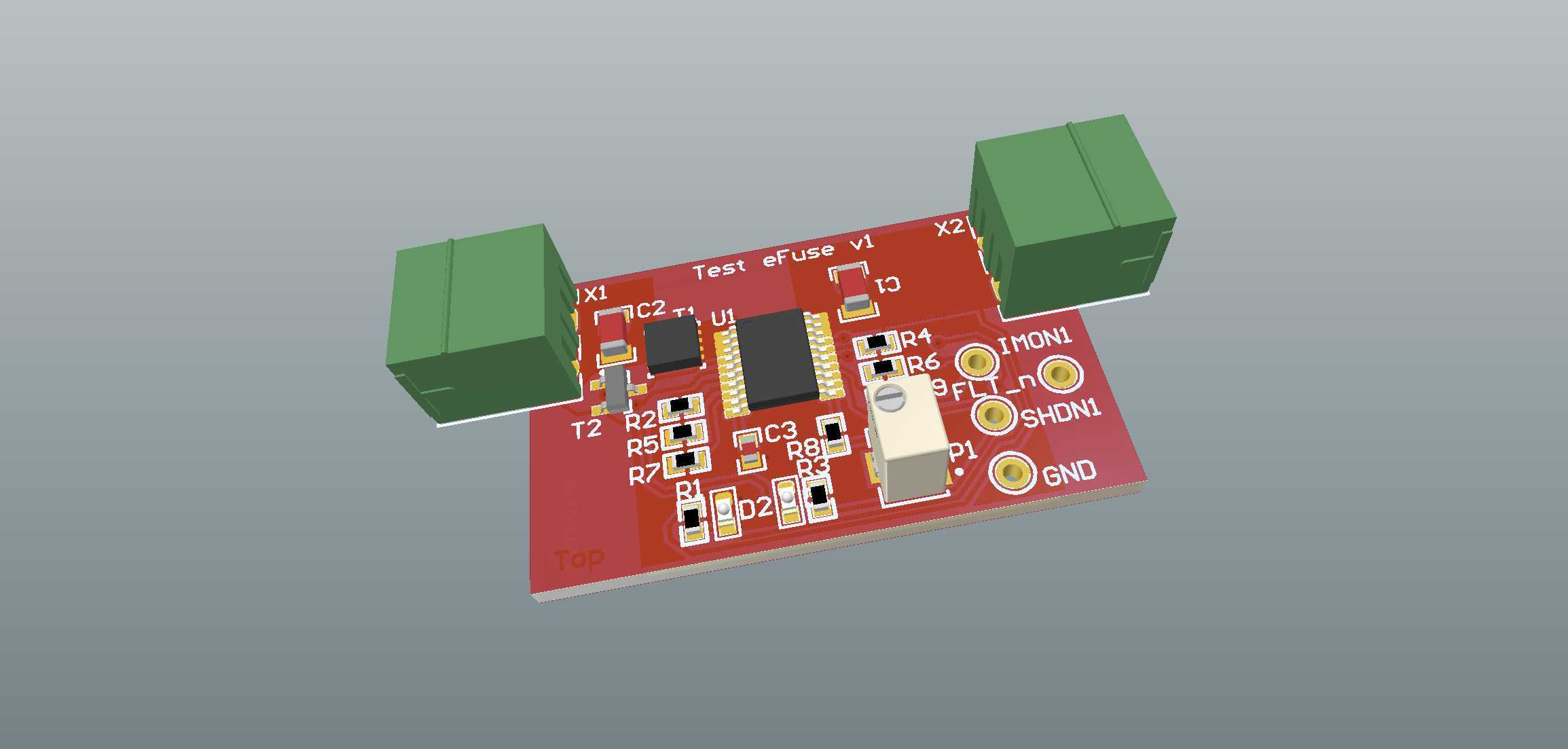

　　在低压直流供电回路的调试与日常运行场景里，过流冲击、上电瞬间的电涌尖峰一直是容易损毁后端负载的常见隐患，传统玻璃管保险丝存在熔断后需人工更换、响应速度慢无法拦截微秒级尖峰的问题，这款集成了功率限制与电涌保护功能的电子保险丝电路板，正是针对这类小功率直流供电场景设计的保护模块。从板载布局来看，整块PCB采用紧凑的双层板设计，板边预留的两个绿色接线端子分别作为电源输入与负载输出的接口，端子引脚与板上铜箔的连接区域做了加宽处理，能够承载回路中持续的工作电流，避免大电流工况下铜箔发热出现压降异常。

　　板上核心的控制芯片布置在板卡中心区域，周边搭配了采样电阻、滤波电容、状态指示元件，电流采样回路的走线采用了差分等长的布线思路，尽可能减少走线阻抗差异带来的采样误差，保证过流判断的准确性。实际使用时，该模块可以直接串接在直流电源与负载之间，不需要额外搭建外围采样电路，当后端负载出现短路、过载导致回路电流超过设定阈值时，模块会在极短时间内切断输出回路，避免故障电流持续冲击负载器件与前端电源，同时板上预留的状态引脚可以输出故障信号，方便接入设备的主控系统做故障上报。上电过程中，板载的缓启动电路会逐步抬升输出电压，抑制上电瞬间的浪涌电流，避免大容量负载上电时的电流尖峰误触发保护动作，也能减少电涌对后端敏感元器件的冲击。

　　从安装边界来看，整块板卡的外形尺寸适配小功率设备内部的狭小安装空间，接线端子的高度与板上最高元件的高度保持一致，安装时不需要额外预留过高的竖向空间，板上预留的固定孔可以配合铜柱直接固定在设备内部的安装平面上，也可以通过接插件直接插装在母板上，适配不同设备的装配需求。设计过程中，功率回路的走线宽度经过载流核算，能够覆盖常规小功率直流设备的工作电流范围，采样电阻的精度选型兼顾了成本与电流检测的准确性，滤波电容的容值经过反复调试，既可以滤除回路中的高频干扰避免保护误触发，又不会导致保护响应速度变慢错过故障拦截窗口。板上预留的测试点可以方便生产过程中的参数校准，也便于后期运维时快速检测模块的工作状态，判断保护回路是否正常工作。

　　不同于传统一次性保险丝的故障后不可恢复特性，这款电子保险丝在故障排除后可以通过复位引脚或者重新上电恢复输出，减少设备运维过程中的备件更换成本，也能降低故障停机的时间。在实验室测试台、小型工控设备、低压直流供电的传感节点这类场景中，这类集成化的保护模块可以省去工程师单独设计保护电路的时间，直接串入回路即可实现可靠的过流与电涌防护，板卡的布线已经考虑了电磁兼容的相关要求，功率回路与信号回路做了分区处理，减少大电流切换时对周边敏感电路的电磁干扰。元件布局上，发热相对明显的采样电阻与功率器件布置在板卡边缘区域，便于工作过程中的热量散出，避免热量集中在板卡中心区域导致核心芯片温度过高影响工作稳定性，接插件的选型采用了带卡扣的接线端子，接线后可以避免设备运输、震动过程中出现线材脱落的问题，提升连接可靠性。
