220V转12V直流降压开关电源模块结构设计

　　在低压直流供电的小型电子设备、嵌入式控制板、便携检测仪器、桌面小型外设的供电方案选型中，这类小功率AC-DC降压模块是替代笨重线性电源、缩减设备内部供电空间占用的核心组件，尤其适合对安装体积有严格限制的紧凑型设备内部集成场景，比如手持检测终端的内置供电、桌面小型传感节点的电源转换、DIY电子项目的市电接入供电、小型工控板的外挂供电等场景，都能看到这类模块的实际应用。

　　从实际功能层面看，这款模块的核心作用是将民用市电等级的220V交流电，经过整流、滤波、高频开关变换、二次整流滤波后，稳定输出12V直流电压，额定输出电流350mA，足够支撑小功率负载的稳定运行，比如小型继电器驱动板、低功耗传感模块、小型散热风扇、12V供电的小型显示模组这类负载，都可以直接搭配该模块完成市电到低压直流的转换，省去了外接独立电源适配器的布线麻烦，也能让设备整体集成度更高。

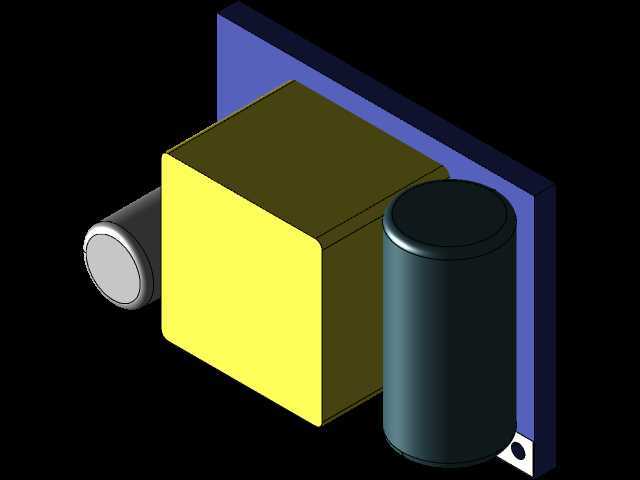

　　做这款模块的三维结构设计时，首先要卡准的就是安装边界尺寸，整体模块的长宽尺寸控制在23.5mm×18mm，这个尺寸是参考了市面通用小型洞洞板、PCB安装位的常规预留空间设定的，设计时没有做多余的外伸结构，所有元件的布局都严格控制在这个矩形边界内，避免安装时和周边结构件产生干涉。元件布局上，将大体积的电解电容分别布置在PCB板的两个边角位置，高频变压器放置在板件中部核心区域，输入输出的接插件位置预留了足够的焊盘操作空间，同时考虑到元件的高度差，最高的电解电容高度做了统一管控，避免模块整体厚度超标，适配薄型设备的内部安装空间。

　　设计过程中需要兼顾电气安全间隙和结构紧凑性的平衡，高压侧和低压侧的元件之间预留了符合安规要求的爬电距离，对应的PCB开槽位置在结构建模时也做了准确还原，避免三维装配时出现结构和电气设计不匹配的问题。模块的PCB基板厚度采用常规1.6mm厚度设定，所有直插元件的引脚长度都做了剪脚后的长度模拟，避免引脚过长触碰设备内部的金属壳体造成短路风险。

　　从实际装配的角度考虑，这款模块的安装孔位预留了两个对角的固定孔，可以配合M2螺丝直接固定在设备内部的塑料支柱上，也可以采用背胶粘贴的方式固定在光滑的壳体内壁，两种安装方式都不会超出模块本身的尺寸边界。建模时对每个元件的外形都做了精准还原，包括电解电容的顶部防爆槽纹理、变压器的磁芯外包胶带的台阶、接插件的引脚间距、电阻电容的本体尺寸，都按照实际物料的规格做了1:1建模，方便结构工程师在做整机装配时直接调用，检查模块和周边壳体、其他板卡、走线的空间间隙，提前规避装配时出现的元件顶壳、走线空间不足、接插件对位偏差等问题。

　　在做整机结构校验时，这类小型电源模块的位置排布通常要远离信号采集类的敏感元件，避免高频开关产生的电磁干扰影响信号精度，三维模型的精准度直接决定了EMC预评估时的空间排布合理性，如果模型尺寸有偏差，很容易出现实际打样后模块离敏感元件过近，导致信号干扰超标的问题。另外模块的发热元件主要是高频变压器和整流二极管，建模时也还原了这些元件的准确位置，方便结构工程师做散热风道的规划，比如在对应位置预留散热小孔，或者设计导热胶垫的接触位置，保证模块长时间满载运行时的温度在合理范围内，不会因为过热导致元件寿命缩短。

　　不同于大体积的工业开关电源，这类小功率模块的设计核心就是在保证电气性能达标的前提下，尽可能压缩占用的空间，所以每个元件的布局都经过了多轮优化，没有浪费的PCB空间，三维建模时也严格遵循实际PCB的布局走线对应的元件位置，没有随意挪动元件的摆放位置，保证模型和实际量产的物料完全一致，结构工程师调用模型时不需要再做额外的尺寸核对，可以直接用于整机的装配干涉检查、安装位设计、外壳开孔定位等工作，大幅缩短产品开发阶段的结构校验周期，减少打样后出现结构不匹配的返工概率。
