英飞凌600A单IGBT功率模块三维结构

项目分类:变压器/电感器 发布时间:2025-02-17 ID:938282
  • 英飞凌600A单IGBT功率模块三维结构

  在大功率变流设备的结构设计环节,功率器件的安装适配一直是柜体布局、母排设计的核心参考依据,这款600A等级的英飞凌单IGBT模块,是工业变频、新能源逆变、大功率直流电源、有源滤波装置中应用极为广泛的核心功率开关器件,其三维结构的精准还原,能够为整套功率单元的设计提供可靠的装配参考。

  从实际工程应用场景来看,这类IGBT模块通常承担着大电流回路的高频通断功能,工作过程中会产生持续的热损耗,因此结构设计上首先要兼顾散热安装面的平面度要求,模块底部为全平面贴合结构,设计时需要保证与散热器接触表面的平面度公差控制在0.05mm以内,表面粗糙度不高于Ra1.6,避免因贴合间隙导致热阻升高,造成功率器件过热失效。模块本体的外壳采用高强度耐高温工程塑料注塑成型,边缘设置的四个安装通孔为沉孔结构,安装时需要匹配对应规格的内六角螺钉,螺钉锁紧扭矩需要严格控制在器件手册规定的范围内,既要保证模块与散热器的紧密贴合,又要避免扭矩过大造成塑料外壳开裂、内部陶瓷基板受应力碎裂。

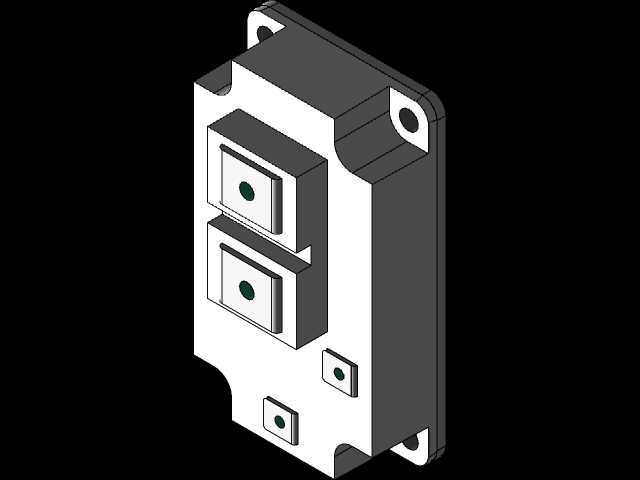

  主功率端子的布局采用上下对称排布的结构,两个大电流主端子位于模块正面上方区域,端子表面做镀镍处理,降低接触电阻,设计母排时需要根据载流需求选择对应厚度的铜排,铜排与端子的连接面需要做压花或镀锡处理,保证连接可靠性,同时要注意母排的折弯半径与安装间隙,避免母排与模块外壳、周边器件产生电气间隙不足的问题。两个辅助端子位于主端子下方的偏置位置,用于连接门极驱动线路,设计驱动板安装结构时,需要保证驱动线的走线长度尽可能短,减少线路寄生电感对开关过程的影响,同时要做好强弱电回路的隔离,避免主回路的强电磁干扰耦合到驱动信号中,造成器件误触发。

  从安装边界来看,模块整体为长方体切角结构,其中一侧的边角做了避让切边,对应散热器安装时的定位结构,能够避免安装方向错误。模块的高度方向尺寸需要与柜体内部的层间间距匹配,尤其是在多模块并联的功率柜设计中,需要预留足够的空间安装叠层母排、驱动板以及吸收电容,同时要考虑模块更换时的操作空间,保证在不拆除周边母排的情况下能够完成模块的拆装维护。散热面的位置决定了风冷或水冷散热器的安装方向,若采用风冷散热,需要保证风道方向顺着模块的长度方向,让气流能够均匀流过散热器齿片,带走模块产生的热量;若采用水冷散热,则需要保证水冷板的流道覆盖整个模块的散热接触面,避免出现局部热点。

  在结构建模过程中,需要重点还原各个安装孔的相对位置、端子的伸出高度与孔位尺寸、外壳的凸台与避让结构,这些细节直接影响到后续装配时的干涉检查结果。很多新手工程师在做功率单元设计时,往往只关注模块的长宽高外形尺寸,忽略了端子的倒角、安装孔的沉孔深度、外壳侧面的加强筋凸起等细节,导致实际加工装配时出现母排装不上、螺钉长度不匹配、模块与周边结构件干涉等问题。这款模型完整还原了模块的所有外部结构特征,包括主端子的固定孔位、辅助端子的针脚间距、外壳表面的标识凸台、安装孔的沉孔深度,能够直接用于功率柜的整体装配干涉检查,也可以作为母排设计、驱动板安装支架设计的直接参考。

  实际选型应用中,这类600A等级的IGBT通常适配300kW以内的两电平或三电平变流拓扑,在光伏逆变器、工业变频器、UPS不间断电源、电动汽车充电模块、感应加热电源中都有大量应用,不同应用场景下对模块的安装结构要求基本一致,但外围的绝缘设计、母排叠层设计会根据拓扑结构有所调整,精准的三维模型能够帮助结构工程师在设计阶段就完成所有装配间隙的校核,减少后期样机试制时的改模次数,缩短产品开发周期。需要注意的是,模块的外壳并非完全对称结构,两个主端子的极性标识位置、辅助端子的针脚定义都和外壳的结构特征对应,建模时还原的切角、凸台等特征,也能够帮助工程师在装配时快速识别安装方向,避免装反造成的器件损坏。
