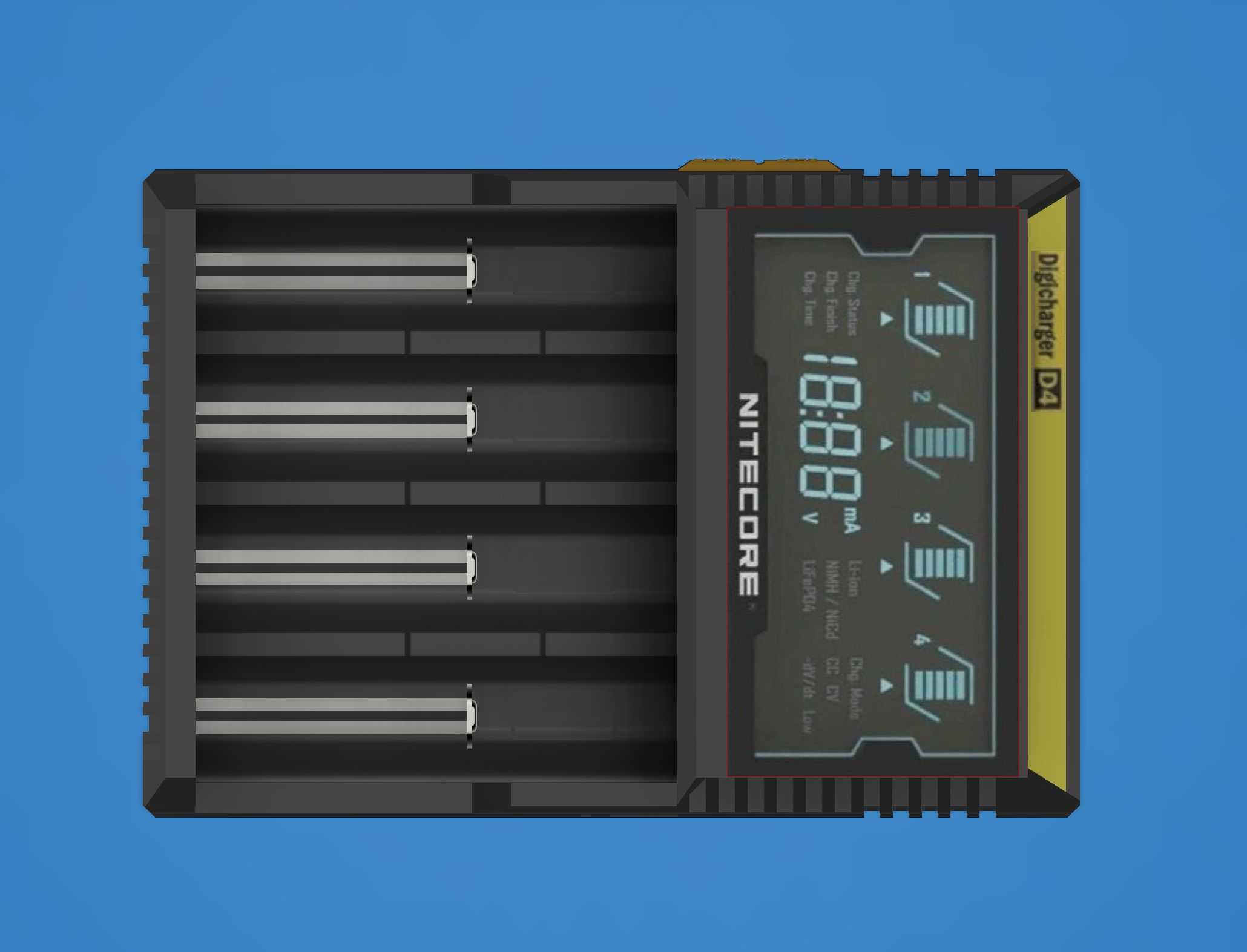

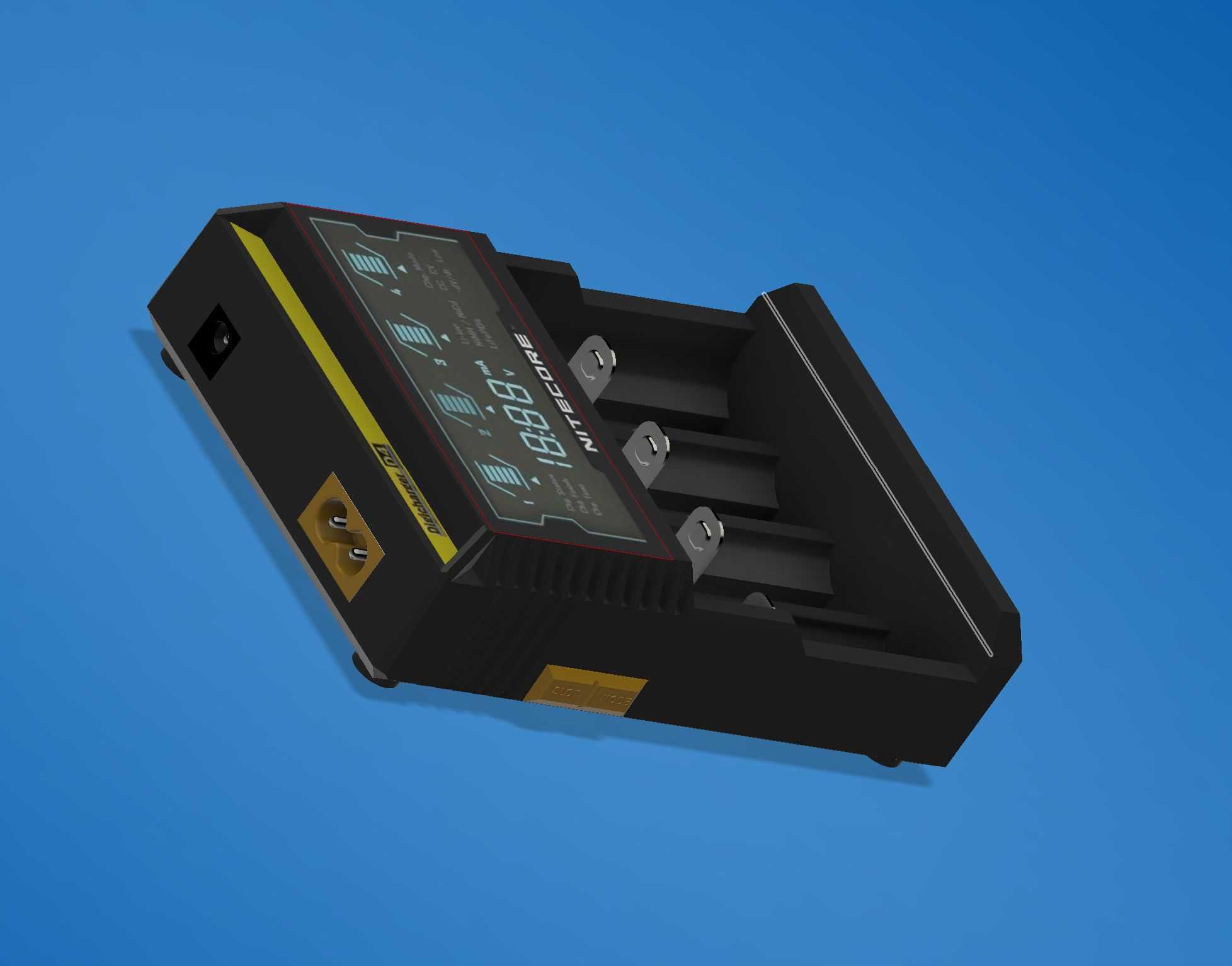

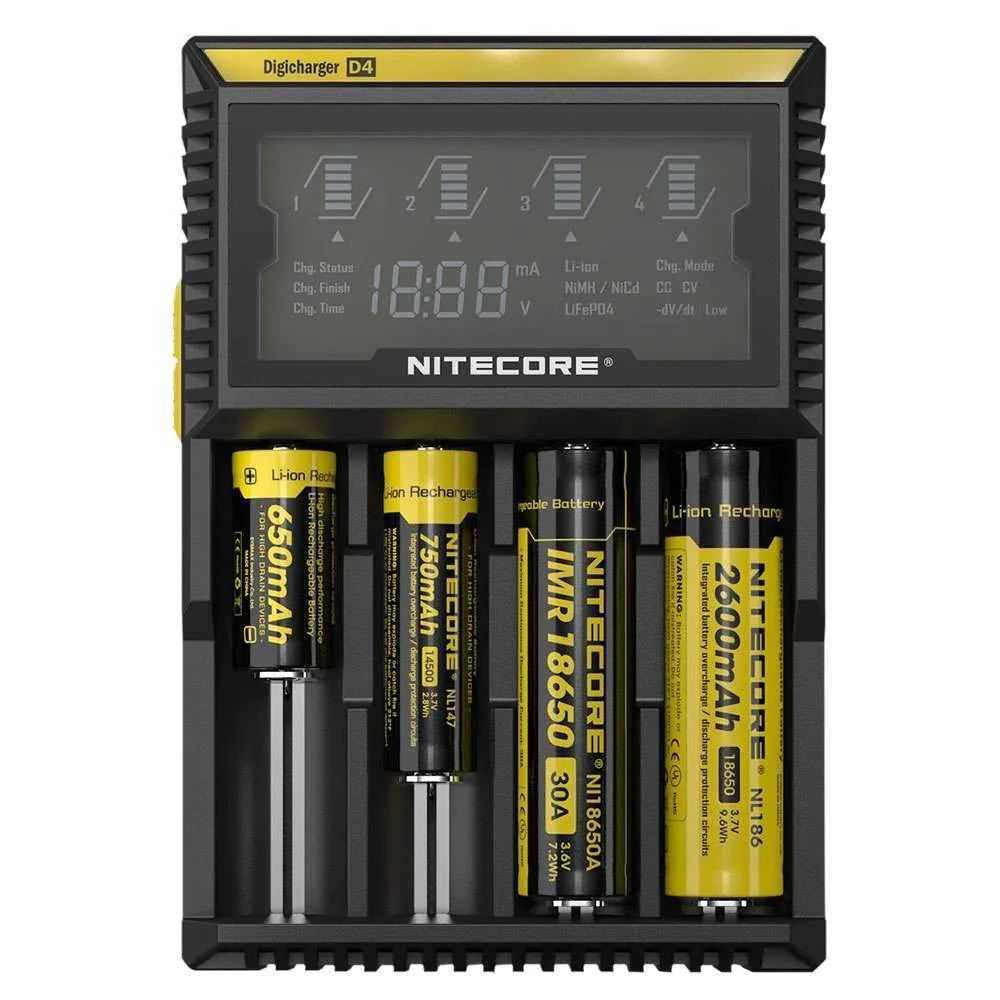

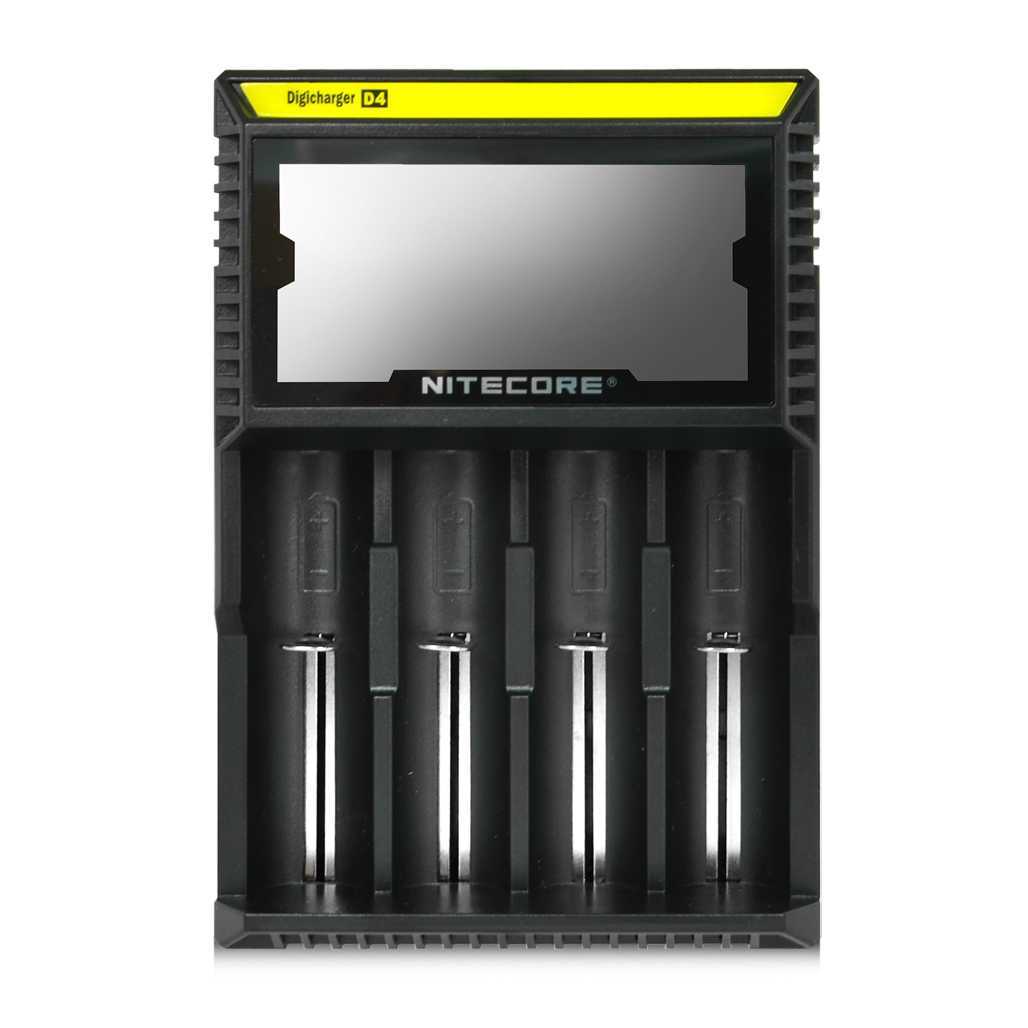

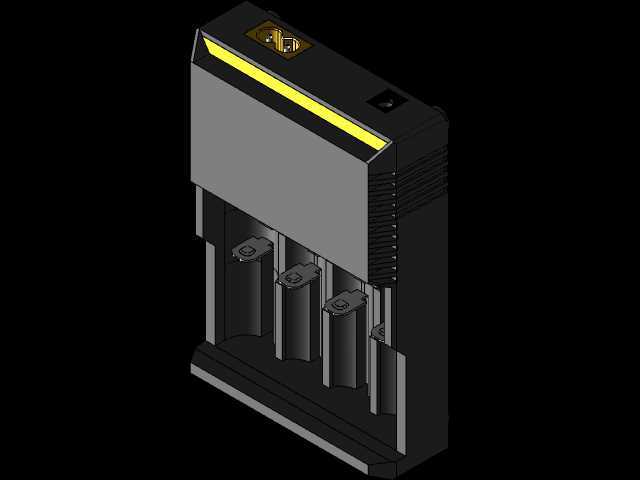

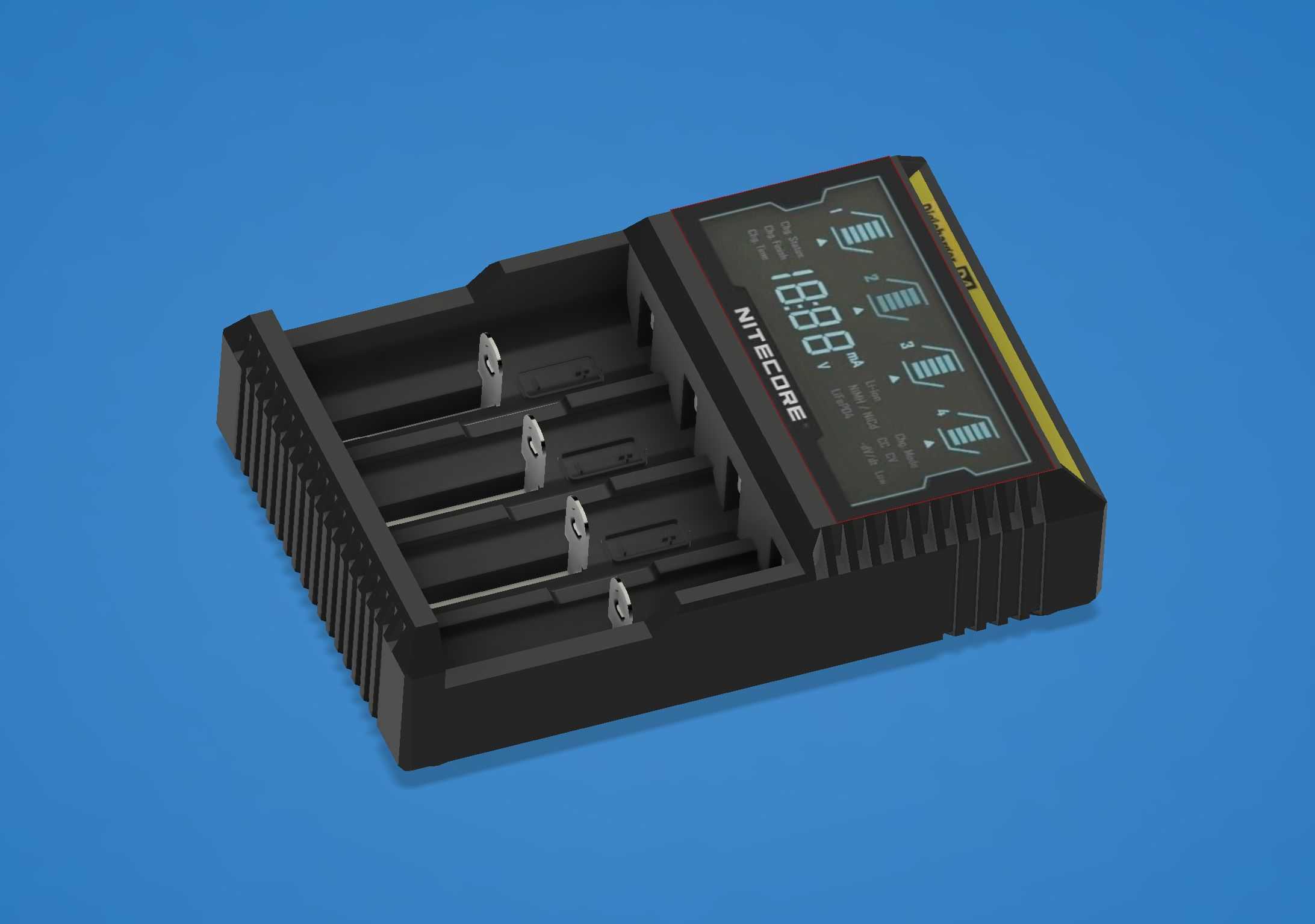

奈特科尔D4四槽智能电池充电器结构

　　日常做消费电子周边结构设计、小型储能配套方案时，常遇到多规格圆柱可充电池的统一充电需求，这款四槽充电器的三维结构，刚好覆盖了18650、AA/AAA等常见圆柱电芯的适配场景，不管是手持数码设备配套、户外便携电源补能、小型测试工位的电池循环充电，都能匹配对应的使用需求。从实际使用逻辑出发，这款充电器采用四槽独立布局，每个槽位都设置了自适应的弹性接触极片，正极带伸缩缓冲结构，负极采用固定触点加定位挡边的设计，能兼容不同长度规格的圆柱电芯，不会出现电芯装偏、接触不良的问题，每个槽位独立控制充电回路，可同时对1到4节不同容量、不同剩余电量的电芯进行充电，不会出现单槽故障影响整体使用的情况。

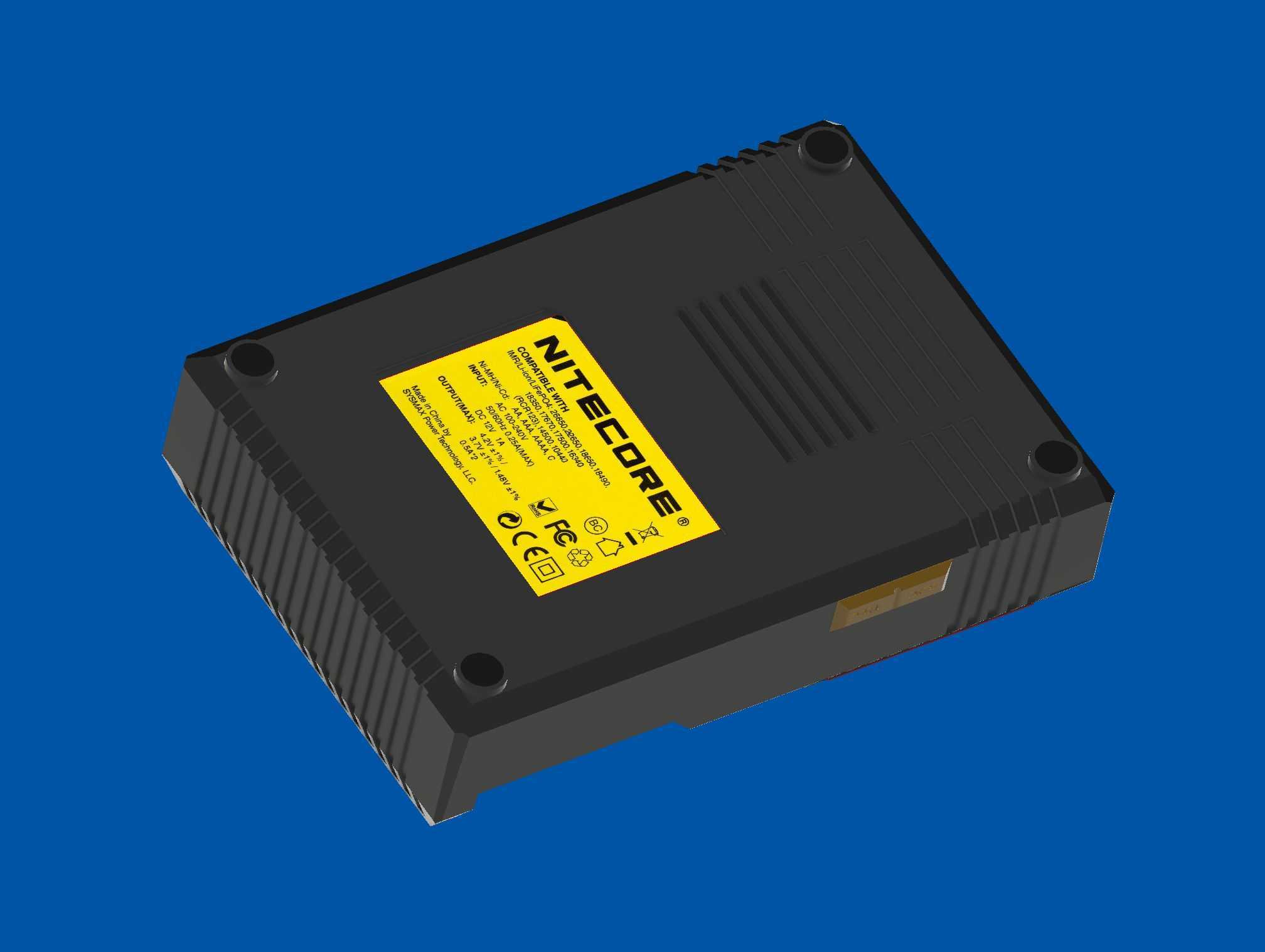

　　顶部的数显区域对应每个槽位的充电状态，能实时显示充电电压、电流、电量进度，结构上做了下沉式的屏幕安装位，屏幕周边做了遮光挡边，避免环境光线太强时看不清显示内容，屏幕面板和外壳主体做了齐平处理，没有突出的边角，日常放置、拿取时不会刮蹭到周边物件。外壳主体采用阻燃工程塑料材质，侧壁做了密集的横向散热格栅，格栅的开槽方向顺着充电器内部的空气流通路径，充电过程中功率器件产生的热量能顺着格栅快速散出，不会在壳体内积热导致充电效率下降，甚至触发过热保护。底部的四个角设置了防滑胶垫的安装位，胶垫嵌入外壳的沉槽内，不会突出底面太多，放置在桌面时能保持整体平稳，不会因为插拔电池时的作用力出现滑动。

　　从建模的结构细节来看，每个槽位的电池仓都做了导向斜角，电芯插入时能顺着斜角滑入到位，不需要刻意对准触点，仓体内部的尺寸留了合理的装配间隙，既能保证电芯不会在仓内晃动，又不会因为尺寸过紧导致取放卡顿。内部的PCB安装位设置了多个定位柱和螺丝柱，定位柱的高度刚好匹配PCB的安装高度，螺丝柱做了加强筋连接到外壳内壁，避免多次拆装螺丝后出现柱体断裂的问题，功率器件对应的外壳位置做了局部加厚，用来承接器件工作时的热量传导，同时预留了导热胶的填充间隙，能把器件热量更快传递到外壳散热。接口部分设置在充电器的侧端，做了内凹式的DC接口安装位，接口周边做了挡边强化，插拔电源线时不会因为侧向作用力导致接口开焊脱落。

　　整体外形的边角都做了R角过渡，没有尖锐的棱角，手持移动时不会硌手，整体的长宽高尺寸适配常规的桌面摆放场景，不会占用过多的工作台面空间，安装边界上不需要额外的固定结构，直接平放即可使用，底部的防滑结构能保证常规操作下的位置稳定。做这类充电设备的结构设计时，最容易忽略的就是极片的对齐精度、散热路径的合理性、不同规格电芯的适配间隙，这款模型把每个组件的装配关系都做了准确还原，槽位之间的间距留足了电芯插拔的操作空间，不会出现相邻槽位装取电池时互相干涉的问题，屏幕和按键的装配间隙控制在合理范围，不会出现卡键、屏幕漏光的装配问题。对于做同类充电产品结构设计的从业者来说，这个模型可以直接参考其槽位布局、散热结构、触点设计的思路，避免出现常见的结构设计缺陷，比如孔位对齐偏差导致的装配困难、散热不足导致的充电降速、触点接触不良导致的充电中断等问题，在做小型多槽充电设备的方案选型时，也能通过这个模型直观评估整体的尺寸占用、结构布局是否符合自身的项目需求。
