钻尖对位用混接凸轮夹持定位装置

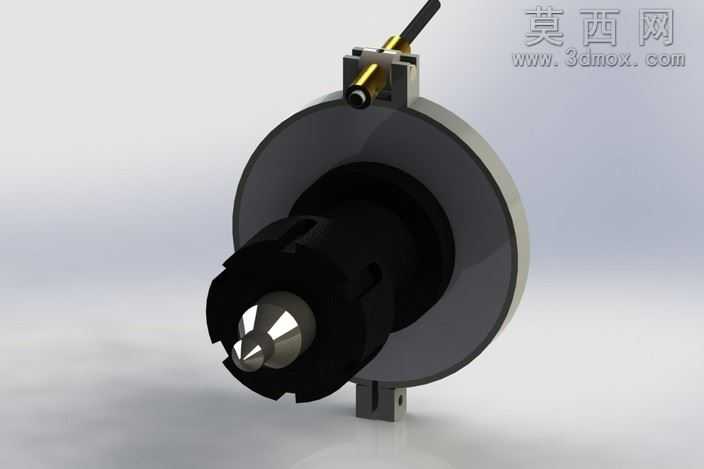

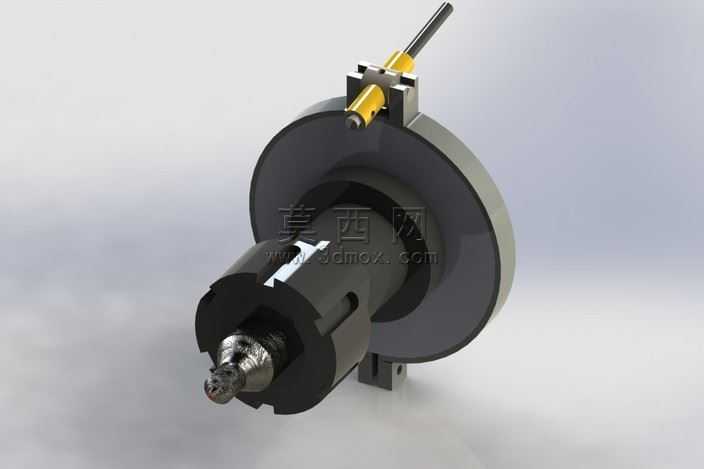

本作品为适配钻尖对位摄像头安装需求设计的混接凸轮夹持定位装置，整体采用三维参数化建模方式完成全结构搭建，建模过程中对各配合部件的公差间隙做了精准预留，保证后续装配环节的干涉问题提前规避。模型渲染阶段采用哑光金属与工程塑料结合的材质表现方案，主体轮盘部分赋予深灰色磨砂金属材质，还原钢制构件的厚重质感，夹持端的黑色部件采用硬质工程塑料材质，表面添加细微的磨砂纹理提升真实感，顶部的定位销与调节杆件则使用亮面金属材质，通过不同材质的明暗对比清晰区分各功能部件。结构设计上采用混接凸轮作为核心传动定位部件，轮盘与中心转轴采用同轴度约束装配，保证转动过程中的径向跳动控制在极小范围内，夹持端采用快拆式卡爪结构，可适配不同规格的钻尖装夹需求，顶部的微调杆件可实现摄像头安装位置的微米级调节，满足钻尖对位过程中的高精度对准要求。设计思路围绕钻尖加工过程中的视觉对位需求展开，摒弃传统固定式摄像头支架的调节局限性，通过凸轮结构的转动实现夹持机构的角度微调，同时在底座部分设置定位安装孔，可直接固定在加工设备的对应工位上，整体结构紧凑无冗余部件，各功能模块划分清晰，既保证了定位调节的灵活性，又兼顾了工装使用过程中的结构稳定性，建模过程中对所有受力部位做了加强筋结构优化，避免长期使用过程中出现形变影响对位精度。
