PowerSyntax面板极连接器结构设计

　　在低压配电系统的柜内布线、工业设备电源进线端、大功率负载的分线接驳场景中，这类面板型极连接器是替代传统裸端子压接、螺栓锁线的高可靠性连接方案，尤其适配需要频繁插拔检修、多相回路集中排布的安装工况，比如生产线控制柜的电源分路、大功率测试设备的输入端口、临时配电盘的快速接驳位，都能见到这类连接件的实际应用。从结构设计逻辑来看，这款连接器采用方形法兰底座作为安装基准，底座上预留的四个螺栓过孔完全匹配行业通用的面板开孔尺寸，安装时只需在柜体面板上开出对应尺寸的方孔，将连接器主体从面板外侧嵌入，再通过四个固定螺栓从内侧锁紧，即可实现连接器与面板的刚性固定，法兰底座与面板接触的位置预留了密封槽位，可配套O型密封圈实现IP65级别的面板前防护，避免柜外的粉尘、水汽顺着安装缝隙进入柜体内部。

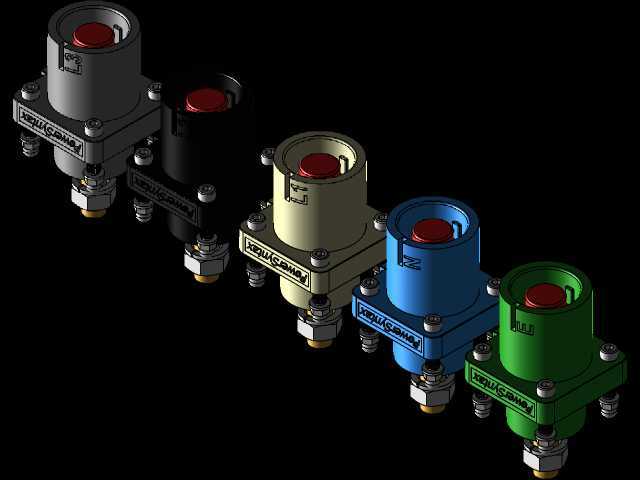

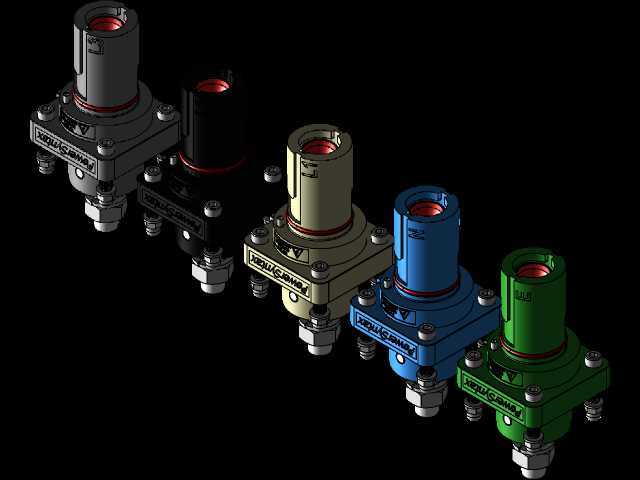

　　连接器的主体绝缘外壳采用高强度工程塑料注塑成型，不同相序的外壳做了差异化的颜色区分，L1、L2、L3三相分别对应不同的彩色外壳，N极、PE极采用专属配色，现场布线时无需额外核对标识，仅凭外壳颜色就能快速区分相序，大幅降低错接风险。顶部的插合端采用锥度导向设计，插头插入时即使存在少量径向偏移，也能顺着导向斜面滑入正确插合位置，插合到位后内部的弹性卡爪会自动锁止，避免设备运行过程中受振动影响出现松脱，拔插时只需按压顶部的解锁套即可顺利分离，无需额外工具操作。

　　尾部的接线端采用压线式结构，适配多股软铜线与硬铜线的压接需求，接线孔的深度足够容纳大线径线缆的导体部分，锁紧螺栓的头部做了防滑处理，拧紧时不会出现打滑滑牙的问题，同时接线端与法兰底座之间做了防扭转结构，线缆拉扯时扭力不会直接作用在导电插芯上，避免内部导电件移位导致的接触不良。从安装边界来看，这款连接器嵌入面板后的突出高度控制在合理范围内，不会占用过多柜外操作空间，法兰后方的柜体内部预留深度也经过优化，即使是厚度较薄的壁挂式柜体也能顺利安装，相邻连接器之间的最小排布间距参考了电气间隙要求，多相并排安装时不会出现相间击穿的风险。

　　导电插芯采用高导铜材加工，表面做了镀锡处理，既降低接触电阻减少大电流通过时的发热，又能避免长期使用后铜材氧化导致的接触性能下降，插合面的接触区域采用多点接触结构，相比单点接触的插芯能承载更大的持续电流，同时抗振动性能更优，在设备启停的电流冲击、现场的振动环境下都能保持稳定的连接性能。在实际选型应用中，这类连接器需要根据回路的额定电流、防护等级需求、安装面板厚度来匹配对应的规格，建模时需要重点关注法兰安装孔的位置度、插合端的同轴度、接线孔与锁紧螺栓的垂直度，这些尺寸公差会直接影响现场安装的适配性与插合的顺畅度，比如法兰安装孔的位置度如果超差，现场安装时就会出现螺栓无法穿入的问题，插合端的同轴度超差则会导致插头插拔卡滞、接触电阻偏大的故障。
