PE-65300NL脉冲电子变压器结构设计

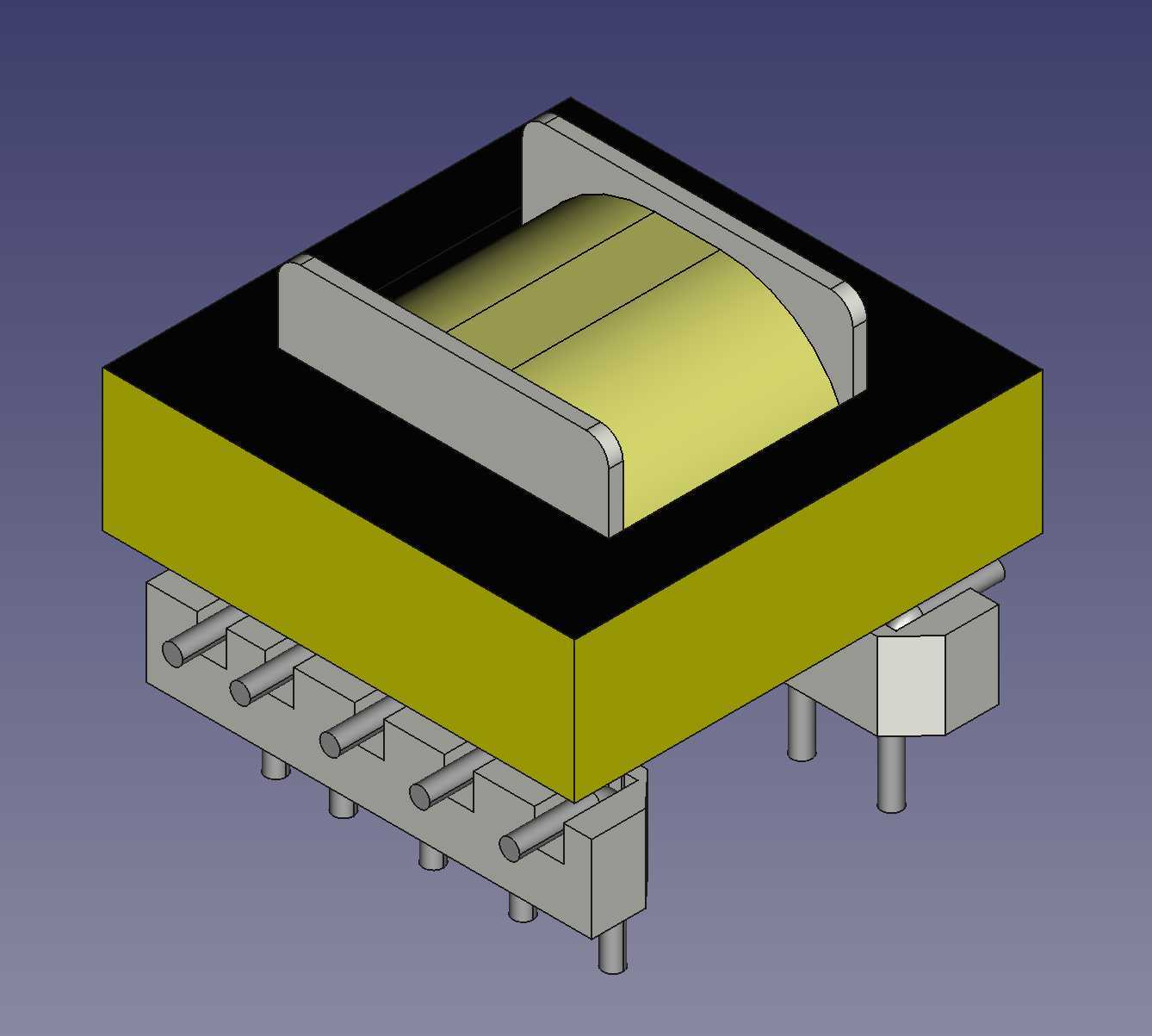

　　从结构设计逻辑来看，这款变压器的整体布局完全围绕板载安装的空间约束展开，主体采用卧式矩形结构，上部的磁芯组件做了圆弧过渡的包封处理，磁芯外围的绝缘骨架既承担绕组的固定限位作用，也能在批量焊接过程中避免磁芯与PCB板面的焊盘、走线发生意外接触，降低绝缘失效的风险。下部的插针引脚采用对称式排布，引脚的伸出长度、直径参数完全匹配常规PCB板的通孔焊接工艺要求，引脚与骨架的结合位置做了防松加固结构，能承受波峰焊、手工补焊过程中的热应力与机械外力，不会出现引脚歪斜、脱落的问题。在工控电源、信号隔离传输、小功率脉冲驱动电路的设计选型环节，这类插针式脉冲电子变压器是板载电气系统里的核心无源部件，不同于工频电力变压器的大体积大功率设计，该款变压器针对PCB板载安装场景做了全维度的结构适配，日常会被用在工业控制板卡的信号隔离回路、小功率开关电源的脉冲触发单元、通讯设备的阻抗匹配模块里，承担脉冲电压变换、电气回路隔离、信号耦合传输的实际作用，能在窄脉宽、高频次的脉冲信号工况下保持稳定的变压输出，避免前后级电路的信号串扰与电压冲击。

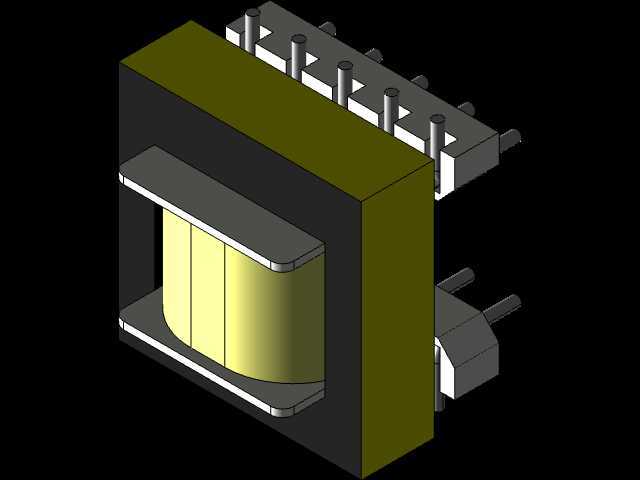

　　磁芯与绕组的封装部分采用阶梯式的外形设计，上部的磁芯固定压块做了圆角处理，既可以减少生产装配过程中的磕碰掉漆问题，也能在高密度排布的板卡之间预留足够的安全爬电距离，避免相邻元器件之间的高压击穿风险。在安装边界的设计考量上，这款变压器的底部支撑脚高度经过精准核算，焊接完成后变压器主体与PCB板面之间会预留均匀的间隙，既可以避免焊接过程中助焊剂残留堆积在变压器底部造成绝缘隐患，也能给板面对应位置的走线、贴片元器件预留排布空间，不会出现元器件干涉的问题。

　　整体的外形尺寸控制适配常规的板卡安装空间，横向与纵向的安装孔位（插针位置）公差符合电子元器件的通用安装标准，不需要在PCB设计阶段做特殊的开孔适配，能直接匹配标准的焊盘封装，降低硬件设计的适配成本。从功能实现的结构支撑来看，绕组部分被完全包裹在绝缘骨架与磁芯的内部空间里，磁芯的闭合结构可以有效降低工作过程中的漏感，提升脉冲信号传输的波形完整性，避免脉冲边沿出现畸变，影响后级电路的触发精度。骨架的绝缘材质选用耐温等级适配常规电子设备工作温区的材料，能在设备长期连续工作的温升环境下保持结构强度与绝缘性能，不会出现材质老化、形变导致的绕组位移、磁芯松动问题。

　　在实际选型应用中，这类脉冲变压器不需要额外的固定结构，完全依靠插针的焊接强度即可实现可靠固定，能承受常规工业设备运输、运行过程中的振动冲击，不会出现元器件移位、引脚开焊的故障。不同于定制化的特殊变压器结构，这款产品的结构设计完全遵循通用板载电子元器件的设计规范，不管是小批量的样机试制，还是大规模的批量生产，都可以直接套用标准的PCB封装库，不需要额外做结构适配，能有效缩短硬件开发的周期。在高密度板卡的排布设计中，这款变压器的卧式低矮外形可以有效降低板卡整体的高度尺寸，适配紧凑型设备的内部安装空间要求，不会因为元器件高度过高导致设备外壳无法装配的问题。磁芯外部的包封层做了均匀的厚度控制，既可以实现绕组与外部的可靠绝缘，也不会额外增加过多的外形尺寸，兼顾了绝缘安全与空间利用率的平衡。引脚的排布间距符合通用的电子元器件引脚间距标准，自动插件设备可以直接完成上料、插件工序，不需要定制特殊的插件治具，能适配规模化生产的工艺要求，降低生产环节的工艺成本。
