绿联30W单C口折叠插脚快充充电器

　　日常做消费电子周边结构设计时，这类小体积快充头的建模参考需求其实非常高频，不管是做桌面充电场景的配套布局、3D打印充电收纳配件的适配校核，还是同功率段充电产品的结构方案对标，都需要精准还原实物的三维数据。这次建模的绿联30W单C口充电器，是目前市面主流的小体积氮化镓快充方案的典型形态，建模过程中全程依托实物测绘，用卡尺反复核对每一处轮廓尺寸，配合高精度称重设备校验整体密度与内部空间的排布合理性，确保模型和实物的边界尺寸完全匹配，不会出现适配类设计时的尺寸偏差。

　　从实际使用场景来看，这款充电器主要面向手机、平板、小功率轻薄本的便携充电需求，单USB-C接口支持PD3.0快充协议，30W的功率段刚好覆盖iPhone全系列快充、iPad mini/Air系列充电，以及部分低功耗轻薄本的应急补电，折叠插脚的设计是这款产品的核心结构亮点，日常携带时插脚可以完全收进壳体内部，不会刮蹭背包里的其他数码设备，也能进一步缩小收纳占用的空间。建模时特意对插脚的折叠转轴位置做了精准还原，插脚弹出和收回的活动间隙完全参照实物的配合公差，既保证活动结构的运动仿真可以正常运行，也能让后续做收纳配件设计时，准确预留插脚活动的避让空间。

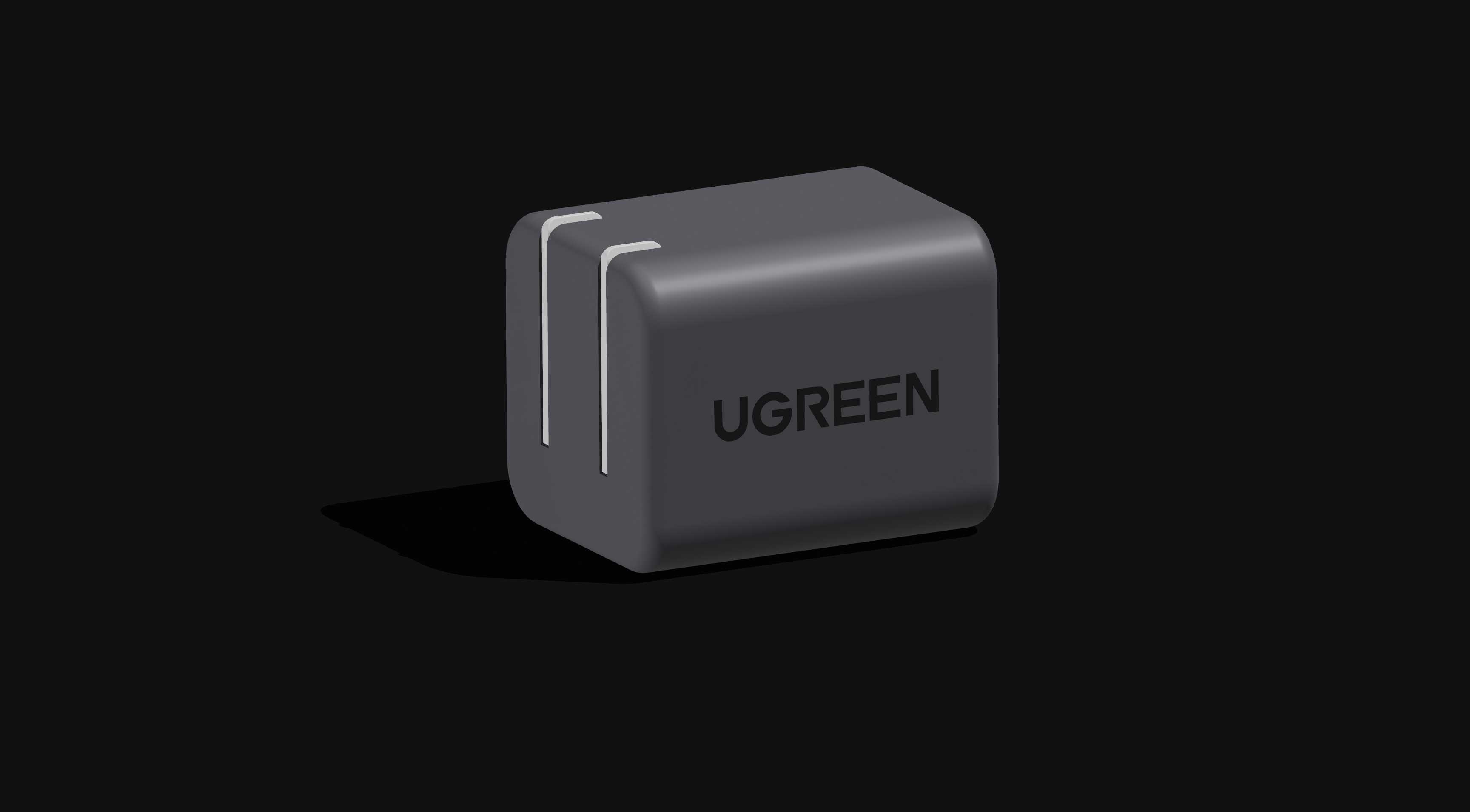

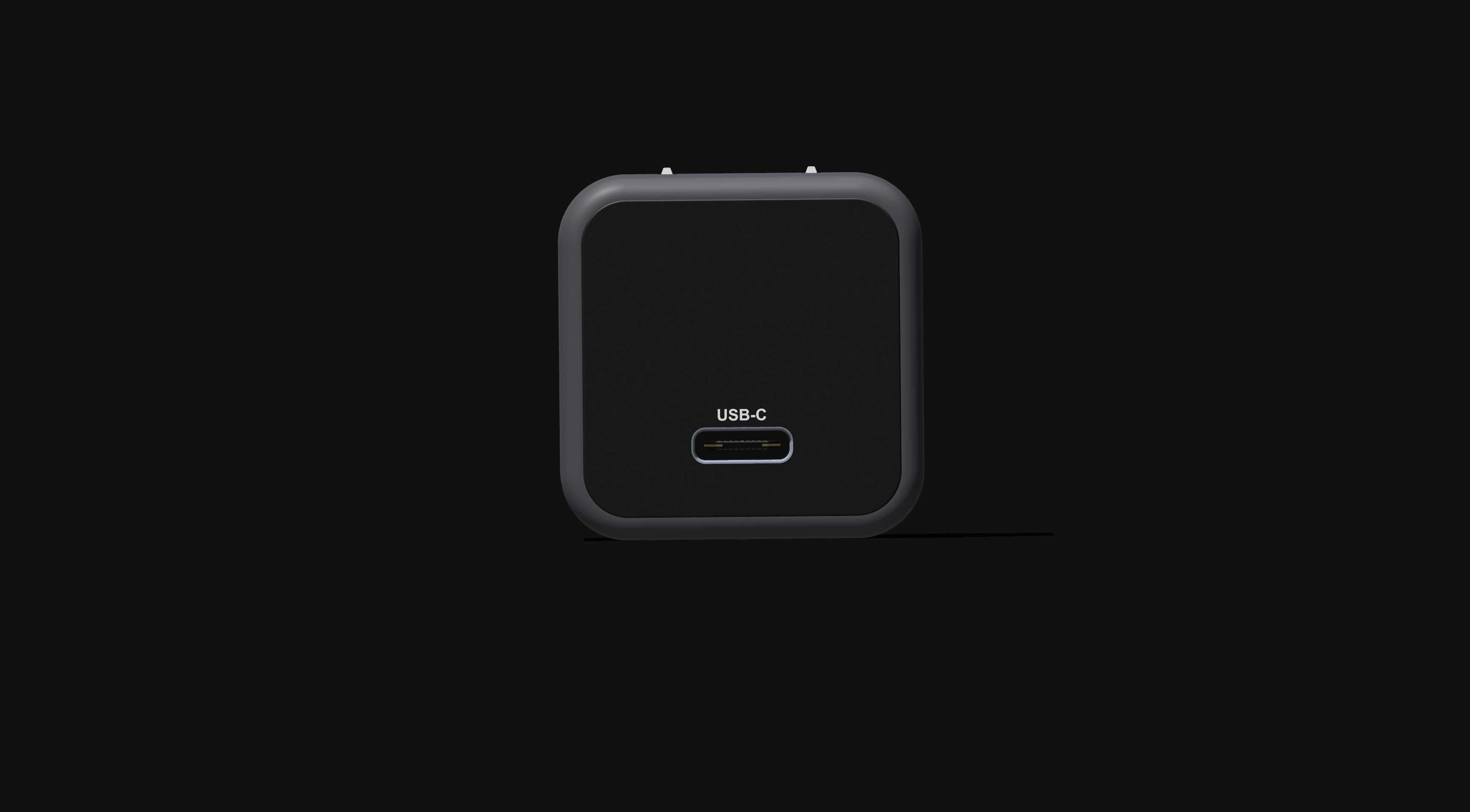

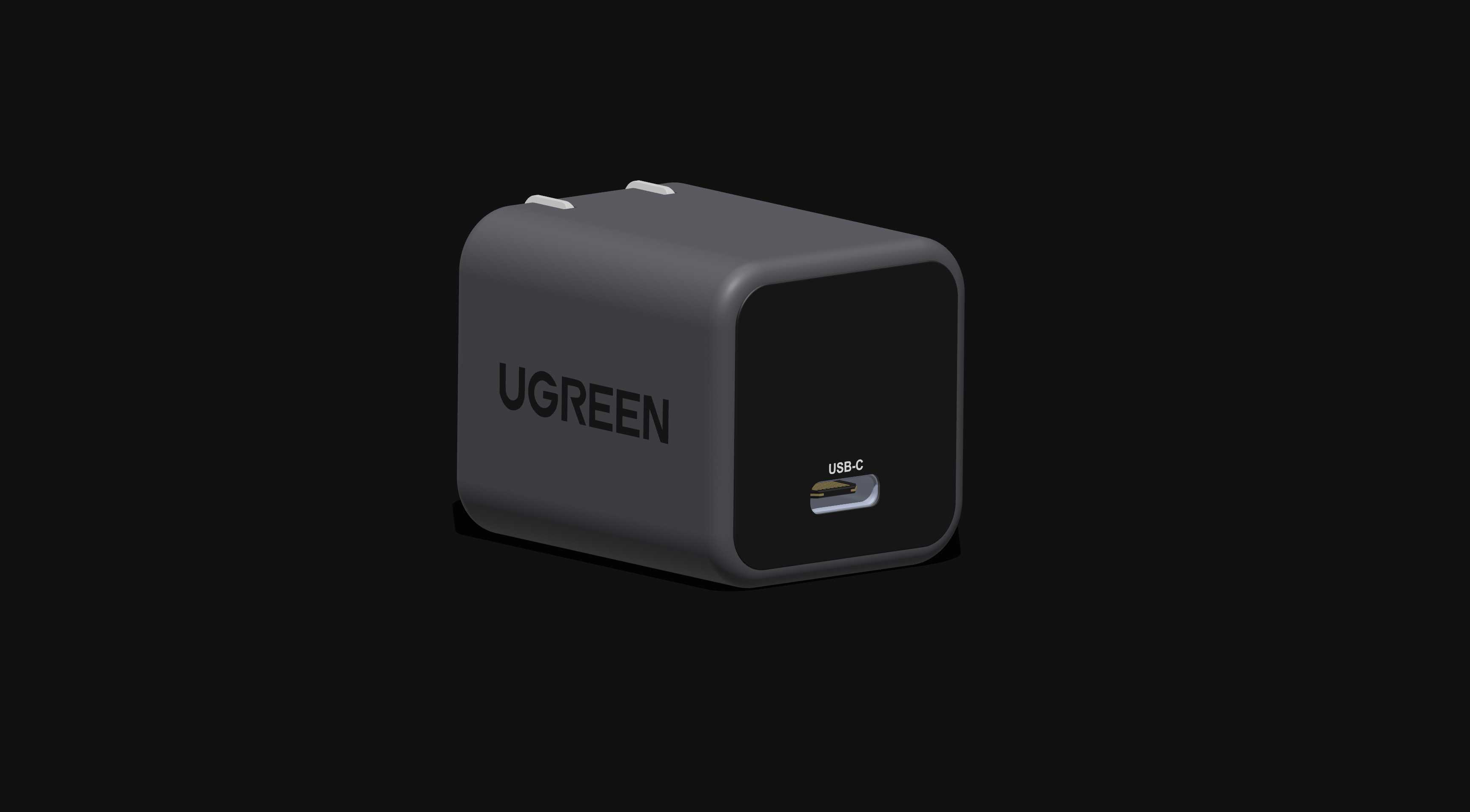

　　外形设计上这款充电器采用了近似立方体的圆角造型，没有多余的装饰棱线，壳体表面做了细微的磨砂纹理处理，建模时对四个边角的圆角半径做了逐边测绘，不同位置的圆角并非统一数值，靠近插脚的一侧圆角略小，保证插脚折叠时的结构强度，靠近接口输出的一侧圆角更大，握持插拔时的手感更顺滑。壳体侧面的品牌标识做了微凹的蚀刻效果，建模时没有简单用贴图替代，而是通过曲面偏移还原了标识的凹陷深度，保证渲染和3D打印时的细节还原度。输出端的USB-C接口位置做了内凹的沉台设计，接口周围的公差配合间隙严格按照实物测量值预留，不管是做线材插拔的干涉检查，还是做防尘塞类配件的适配设计，都能直接调用模型做校核，不需要反复调整尺寸。

　　从结构设计的思路来看，这类小体积快充的内部空间排布非常紧凑，建模时通过整体重量和壳体壁厚的反推，还原了内部PCB板、变压器、电容等元器件的大致占位空间，壳体的壁厚控制在1.2mm左右，插脚位置的壳体局部加厚到1.8mm，保证插脚反复折叠的结构强度，不会出现壳体开裂的问题。接口位置的固定筋位按照常规快充的结构设计做了还原，筋位厚度0.8mm，均匀分布在接口周围，既可以固定接口的位置，也能增强壳体局部的抗冲击能力，插拔线材时不会出现接口松动的问题。

　　尺寸边界方面，这款充电器不含插脚的主体尺寸控制在32mm×32mm×34mm左右，插脚弹出后整体长度增加8mm，所有外轮廓的尺寸公差控制在±0.1mm以内，完全满足结构适配的精度要求。建模时特意区分了壳体的上下盖合模线位置，合模线位于壳体侧面中线位置，高度差控制在0.05mm以内，和实物的合模工艺完全匹配，做外观渲染时可以准确还原合模线的细节，不会出现外观失真的问题。对于需要做充电场景搭建、收纳配件设计、同类型产品结构对标、3D打印改装配件的从业者来说，这个模型的尺寸精度和细节还原度都能满足日常的设计需求，不需要再额外花时间测绘实物，可以直接导入到装配环境中做干涉检查和布局设计，大幅提升前期设计的效率。
