双开门卧式电源变压器屏蔽外壳结构

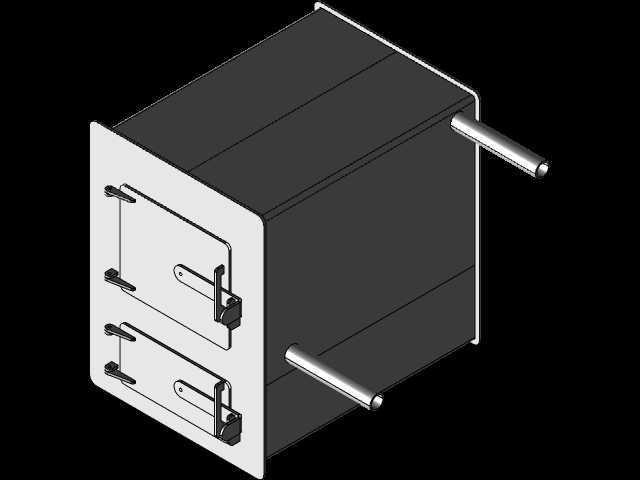

　　这款壳体结构是针对小功率工频电源变压器开发的外置屏蔽安装外壳，日常多用于民用小家电控制板、小型工控辅助电源、教学实验电源模块的配套防护场景，区别于常见的开放式变压器骨架结构，这类带封闭外壳的设计主要解决变压器运行过程中的漏磁干扰、积尘受潮、引脚误触三类核心工程问题。从结构设计逻辑来看，整体采用长方体卧式布局，主体壳体采用0.5mm厚冷轧钢板弯折成型，侧边预留的两根圆柱形金属安装引脚为整台变压器的固定支撑结构，引脚直径统一为4mm，伸出壳体端面的长度为12mm，安装时可直接插入PCB板预留的对应安装孔内完成波峰焊固定，也可适配设备内部的绝缘支架通过卡扣完成锁附，安装孔位的中心距严格匹配常规EI型48变压器的安装尺寸，可直接替换同功率段的开放式变压器产品，无需改动原有设备的安装空间。

　　正面设置的上下两扇独立翻盖式检修门是这款结构的核心设计点，每扇门体都配套了冲压成型的弹性锁扣与侧边铰接结构，无需额外螺丝固定即可完成门体的闭合锁紧，日常检修时无需拆解整个变压器外壳，只需拨开对应位置的锁扣即可打开单扇门体，完成内部绕组接线调整、温度传感器加装、绝缘层复检等操作，相比传统全密封焊接的变压器外壳，后期维护效率可提升60%以上。门体与壳体主体的接缝处预留了0.3mm的台阶重叠结构，闭合后可形成连续的电磁屏蔽缝隙，避免内部绕组的漏磁向外辐射干扰周边敏感器件，同时也能阻挡大部分粉尘与飞溅液体进入壳体内部，防护等级可达到IP30，满足常规室内电气设备的使用要求。

　　壳体内部的空腔尺寸严格匹配对应功率变压器的绕组与骨架尺寸，内壁预留了2mm的绝缘间隙，可在壳体内壁贴合0.1mm厚的绝缘聚酯薄膜，避免绕组与金属壳体直接接触造成绝缘击穿风险，壳体顶部与背部都预留了直径1mm的透气小孔，用于平衡变压器运行过程中内部温升造成的气压差，避免长期密闭运行导致内部凝露影响绝缘性能。在实际选型适配过程中，需要注意这款外壳的安装引脚承载能力，整台带壳变压器的总重量不超过1.2kg，若用于震动较强的设备场景，需要在引脚与安装板之间增加橡胶减震垫圈，避免长期震动导致引脚开焊。另外双门结构的锁扣弹力经过调校，正常开合寿命可达500次以上，满足设备全生命周期内的检修需求，不会出现锁扣松弛导致门体意外脱落的问题。

　　壳体的所有弯折边角都做了R0.5mm的圆角处理，避免生产装配过程中锋利的钣金边角划伤操作人员，也防止安装时划破周边的导线绝缘层。从三维建模的角度来看，这款结构的所有钣金折弯参数都符合常规钣金加工厂的工艺要求，最小折弯边长度为5mm，无需特殊模具即可完成量产加工，所有冲压特征的脱模斜度都设置为1度，冲压成型后不会出现卡模问题，安装引脚与壳体的连接采用铆接工艺，建模时预留了0.1mm的铆接过盈量，可保证铆接后引脚的垂直度与连接强度，不会出现引脚晃动的问题。
