电机测试用前倾式离心风轮负载结构

　　在小功率电机出厂性能校验环节，很多测试工位会遇到纯磁粉负载无法模拟真实风阻工况的问题——尤其是带散热风轮的民用风机、小型设备配套电机，空载和带实际风阻的电流、温升、转速偏差往往超过12%，仅靠堵转或者磁粉加载测出来的参数，没法匹配终端设备的实际运行表现。这款前倾式多翼离心风轮，就是专门针对40W级小功率高速电机测试场景设计的模拟负载，同时也可直接适配同规格离心风机的成品装配需求。

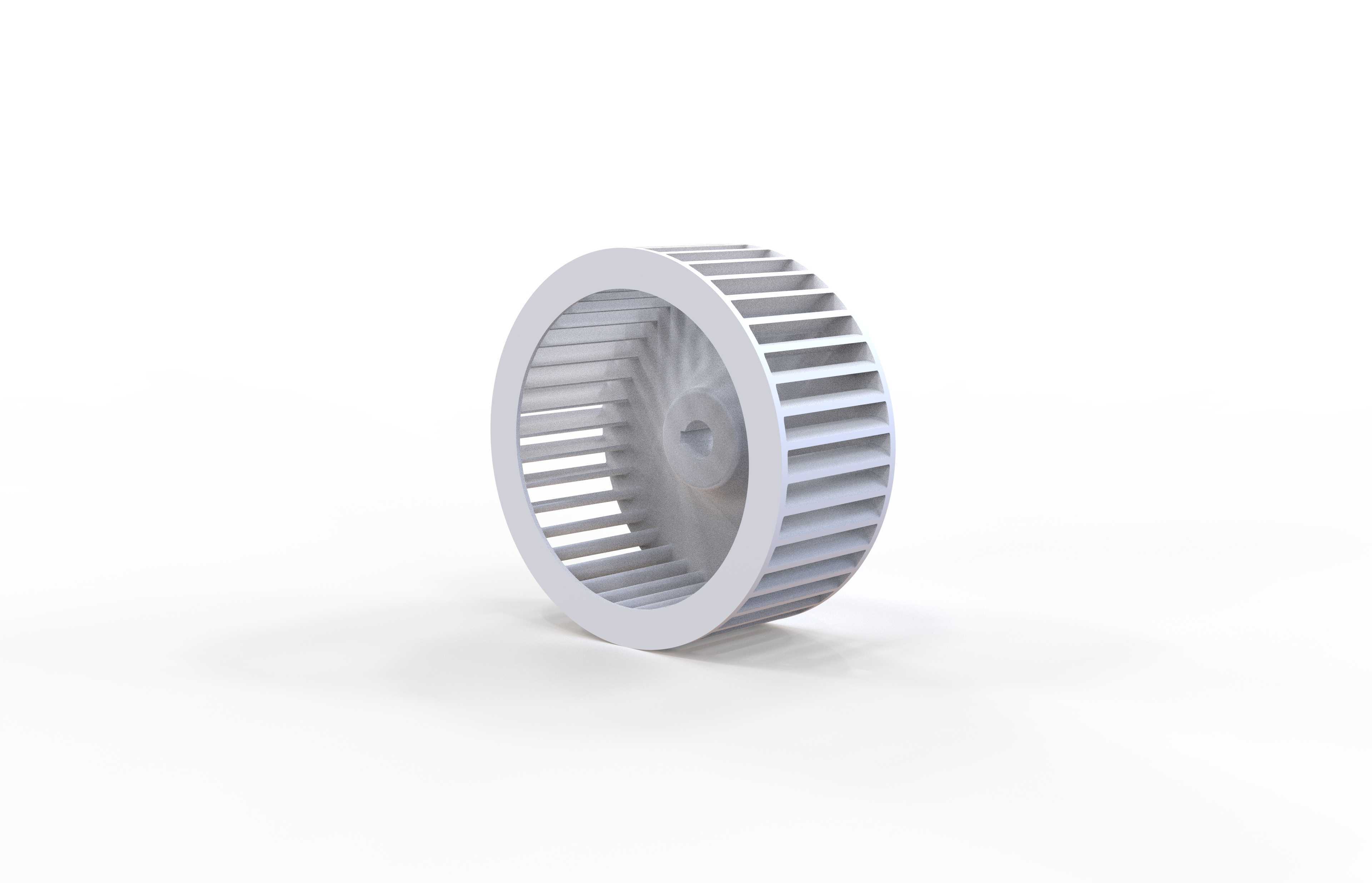

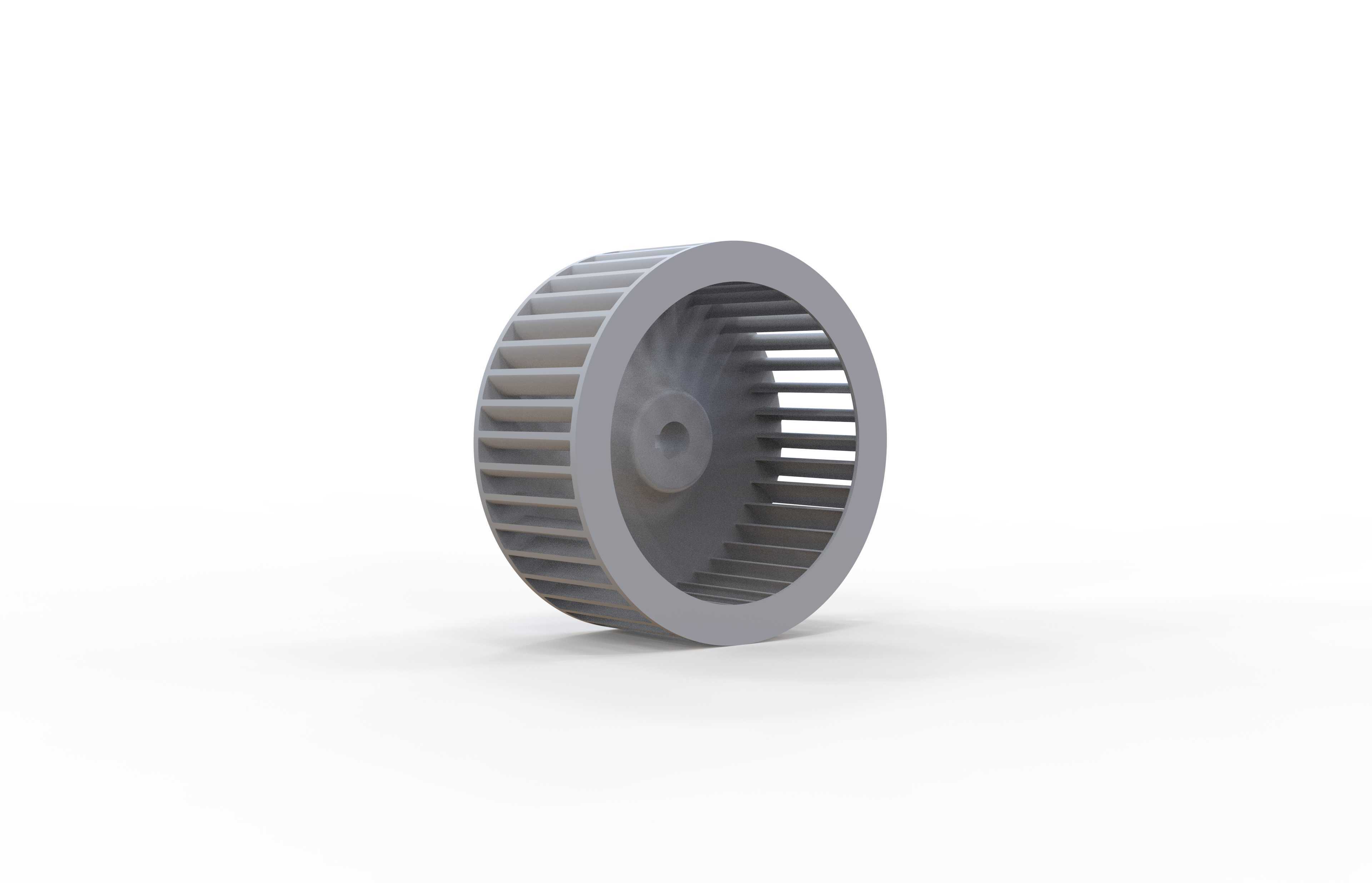

　　从结构设计逻辑来看，这款风轮采用单进风前倾式叶片布局，叶片数量经过动平衡校核，在3400rpm额定转速下不会产生额外的偏心振动，避免测试过程中因为负载本身的动不平衡量干扰电机振动测试数据。风轮的中心安装孔采用D型轴孔配合设计，不需要额外的键连接，直接套入电机输出轴后靠端面顶丝即可锁紧，安装对位效率比平键连接高40%，适合测试工位频繁更换负载的使用场景；中心轮毂做了阶梯式加厚处理，靠近轴孔的位置厚度是叶片外缘厚度的2.3倍，既可以保证高速旋转时的结构强度，避免叶片根部因为离心力产生形变，也能控制整体重量不会过大，防止小功率电机启动时出现过载堵转。

　　实际使用场景中，这款风轮的风阻特性完全匹配42W@3400rpm的电机额定工况，当电机转速达到额定值时，风轮产生的轴向进风、径向出风的阻力刚好对应电机的额定输出扭矩，不需要额外调整负载参数，就能直接模拟风机类产品的实际运行负载，测试得到的电流、温升、转速数据和成品风机装配后的实测数据偏差可以控制在3%以内，比传统的磁粉加载测试更贴近真实使用工况。除了电机测试场景，这款风轮也可以直接用在小型机柜散热、桌面新风设备、小型工业设备排风的配套风机上，前倾式叶片的气动特性决定了它在低静压场景下的风量大、运行噪音低，相同转速下比后倾风轮的出风量高18%左右，适合对安装空间有要求、需要大风量低风压输出的散热场景。

　　安装边界方面，这款风轮的轴向总宽度控制在适配单进风蜗壳的尺寸范围内，径向最大直径匹配常规小功率离心风机的蜗壳内壁间隙，安装时只需要保证风轮端面和蜗壳进风口的同轴度偏差不超过0.5mm，就不会出现扫膛问题；叶片外缘做了0.2mm的倒角处理，即使安装时有轻微的同轴度偏差，也不会和蜗壳内壁产生硬摩擦。风轮的叶片和前后端盖采用一体化结构设计，不存在叶片脱落的风险，连续运行时的结构稳定性优于铆接式叶片的风轮，不管是作为测试负载长期反复拆装使用，还是作为成品风机的部件长期连续运行，都能满足结构强度要求。

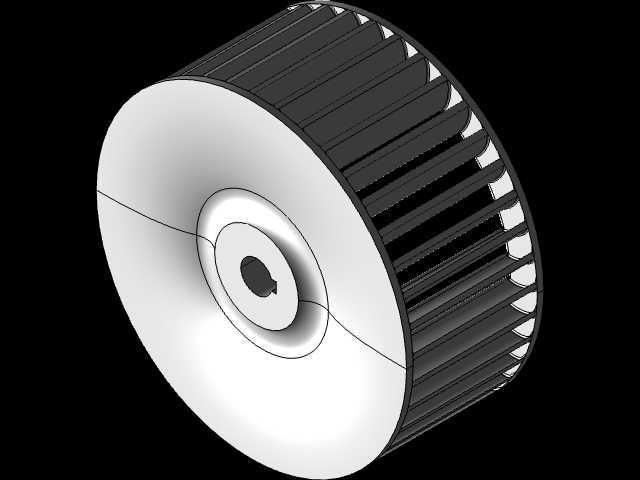

　　在做三维建模的时候，特意对叶片的型线做了简化处理，保留了气动特性相关的曲面参数，同时去掉了不必要的工艺倒角、拔模斜度等细节，方便结构工程师在做电机测试工装设计、风机整机设计的时候直接调用，不需要再做额外的曲面修复；模型的安装孔位、轮毂尺寸、风轮外径、轴向宽度都和实物1:1对应，导入装配体后可以直接做干涉检查、安装空间校核，不需要反复调整尺寸参数。很多工程师在做小功率电机测试工装的时候，往往会随便找一个现成的风轮凑合用，要么风阻不匹配导致测试数据不准，要么动平衡差导致测试时振动过大，这款风轮的参数就是针对40W级3400rpm的电机专门匹配的，刚好覆盖这类小功率高速电机的测试负载需求，同时也能直接用于同参数的成品风机装配，不需要再单独开模做结构调整。

　　从气动设计的细节来看，叶片的安装角经过调整，在额定转速下不会产生明显的气流啸叫，运行时的噪音比同尺寸的普通离心风轮低3dB左右，作为测试负载使用时，不会因为风轮本身的噪音干扰电机的噪音测试；作为成品风机部件使用时，也能满足民用设备、办公设备的噪音要求。风轮的进风侧端面做了平滑的圆弧过渡，减少进风时的气流紊流，既可以提升出风效率，也能降低进风侧的气流阻力，让电机的负载特性更平稳，不会出现转速波动的问题。
