手动连杆式六角端子压接钳结构设计

　　在低压线束加工、电气柜装配、现场线路维护这类场景里，手动压接工具始终是无法被全自动设备完全替代的存在——尤其是小批量作业、狭窄空间操作、户外抢修工况下，便携的手动压接钳不需要外接动力源，单手即可施力完成端子压接，作业灵活性远高于台式压接设备。这款连杆式六角压接结构，正是针对这类场景设计的手动压接作业工具，核心是通过连杆增力机构降低操作人员的施力强度，同时保证六角压接的成型精度，避免压接不实、端子变形等常见的压接缺陷。

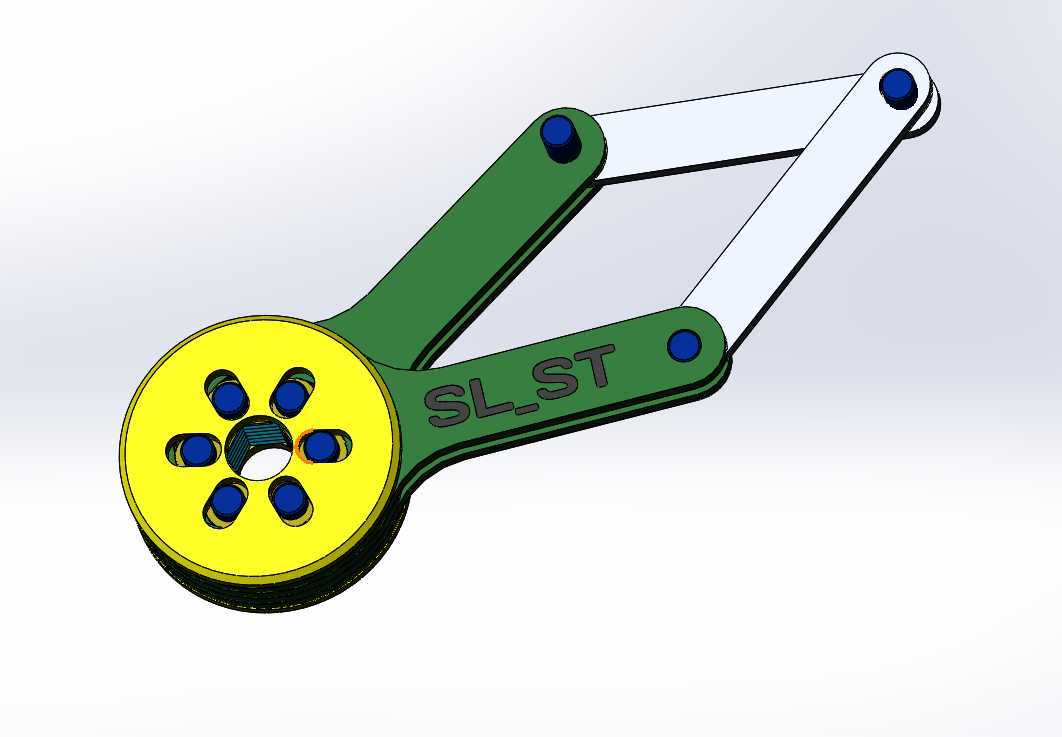

　　从结构逻辑来看，这款压接工具采用双连杆铰接的增力结构，摒弃了传统压线钳的单支点杠杆结构，在同等手柄施力的前提下，压接头位置的输出压力可以提升40%以上，操作人员不需要施加过大的握力即可完成6平方以内铜端子的压接作业，长时间连续作业也不容易出现手部疲劳。压接工作端采用六瓣均布的压接模腔，压合时六个压爪同步向中心收拢，将套在导线上的金属端子均匀挤压成正六角形，这种压接成型方式可以让端子金属与导线线芯形成360度均匀贴合，压接后的接触电阻更低，拉拔力更高，不会出现传统点压、单边压接常见的线芯压损、接触不良等问题，符合低压电气连接的压接工艺要求。

　　设计过程中，首先对压接作业的受力路径做了完整的力学仿真验证：铰接点的销轴采用过盈配合与连杆连接，避免长期使用后铰接间隙过大导致的压接错位；手柄部分做了加长力臂设计，力臂长度与压接头模腔的力程比经过反复测算，保证握力在普通人手部施力的舒适区间内即可达到端子压接所需的最小压力。压接模腔的六个压爪采用圆弧过渡设计，压接过程中不会划伤端子表面的镀层，压接成型后的六角棱边光滑无毛刺，不需要后续做打磨处理。

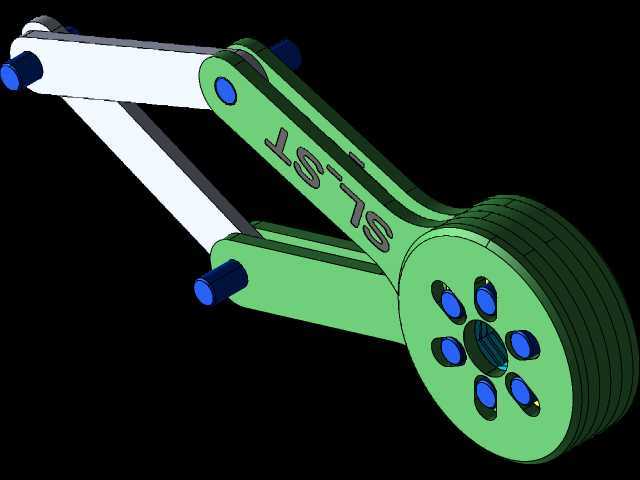

　　从安装边界与外形尺寸来看，这款压接工具整体采用折叠式连杆结构，非作业状态下两个手柄可以收拢，整体长度控制在200mm以内，可以直接放入普通工具腰包携带，适合现场巡检、外出抢修的随身配备。压接头的外径控制在55mm，在电气柜内的狭窄接线空间里操作时，不会与周边的元器件、线槽发生干涉，操作回转半径小，即使是手指难以伸入的柜内深位接线端子，也可以顺利完成压接作业。铰接位置的销轴端部做了铆压防脱处理，不需要额外加装卡簧、挡圈，长期使用不会出现销轴脱落、结构散架的问题，工具的整体耐用性更高。

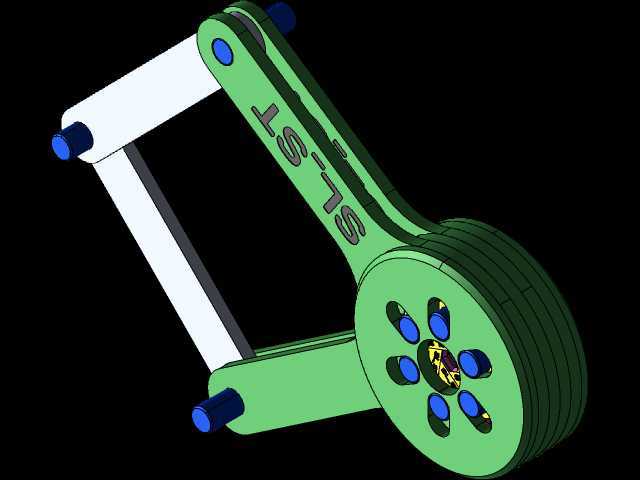

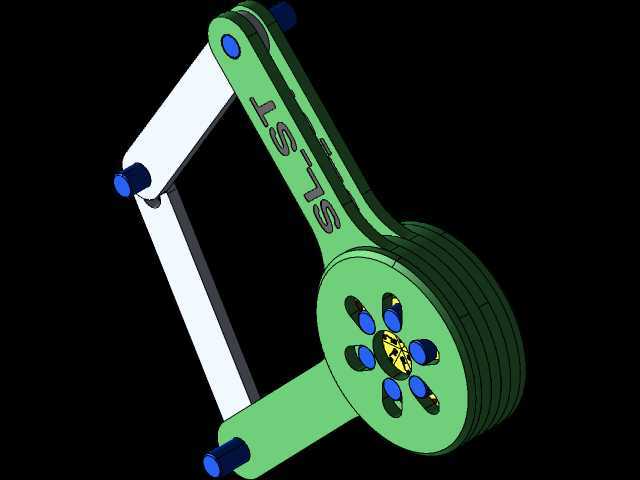

　　实际作业过程中，这款压接结构的操作逻辑非常简单：先将剥好绝缘层的导线插入对应规格的冷压端子，再将端子放入压接头中心的模腔内，均匀握紧两个手柄，通过连杆传动带动六个压爪同步收拢，直到两个手柄完全贴合即可完成压接，松开手柄后压爪在内部弹性件的作用下自动复位，即可取出压接完成的端子。整个压接过程不需要额外调整档位，针对不同线径的端子，只需要更换对应规格的压接模头即可，模头采用快拆结构，不需要额外工具即可完成更换，适配不同规格的六角冷压端子压接需求。

　　不同于市面上常见的铸造一体压线钳，这款结构的连杆部分采用平板式切割成型，零件加工工艺简单，不需要复杂的铸造模具，小批量加工即可完成生产，后期维护时如果某个零件出现磨损，只需要单独更换对应零件即可，不需要整体报废工具，使用成本更低。压接模头的六瓣压爪采用对称式设计，压接时受力均匀，不会出现单边磨损的问题，模头的使用寿命比传统单边压接的模头提升两倍以上。在实际的线束装配场景中，这种结构的压接钳压接出来的端子一致性更好，即使是新入职的操作人员，不需要长时间培训也可以压接出合格的端子接头，有效降低现场作业的质量管控难度。
