恒珠HL036-1型电柜暗装铰链结构设计

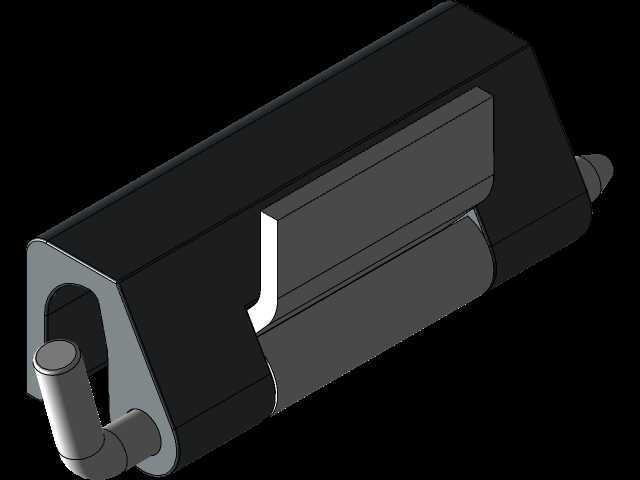

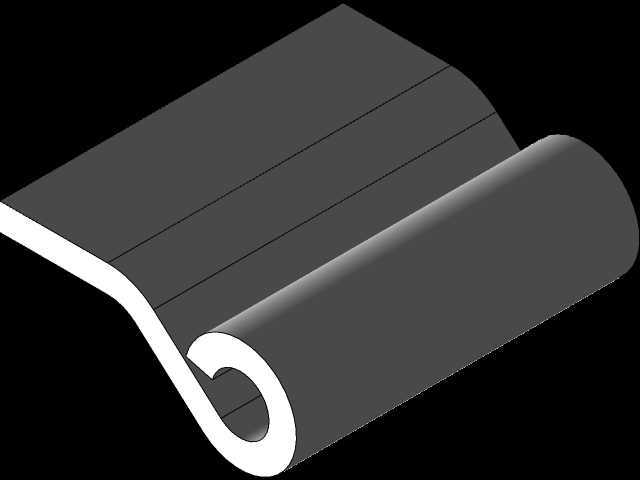

这款暗装式铰链主要面向工业电气柜、通讯机柜、小型设备防护门的安装场景，在实际产线配套中，多用于需要门板闭合后外侧无外露连接件的柜体结构，避免外力磕碰造成铰链变形，同时提升柜体整体外观的整洁度，减少积灰死角。从结构设计逻辑来看，该铰链采用隐藏式内嵌安装思路，主体分为固定座与转轴活动臂两部分，固定座嵌入柜体侧边的预冲安装槽内，活动臂与门板内侧通过预留的安装孔位锁附，转轴部位采用间隙配合设计，开合过程中活动臂绕固定轴做定轴转动，转动行程适配常规柜体门板90度到110度的开合需求，不会出现门板开启时与柜体侧边剐蹭的问题。

从安装边界来看，该铰链的固定座轮廓适配1.2mm到2.0mm厚度的冷轧钢柜体板材，安装时不需要在柜体外侧打孔，仅需在柜体侧边对应位置冲压出与固定座轮廓匹配的矩形卡槽，将固定座卡入卡槽后通过侧边的两个自攻螺丝孔位完成锁附，安装效率比外装式铰链提升近40%，同时避免了外装螺丝长期暴露在车间潮湿、多粉尘环境下出现锈蚀的问题。活动臂与门板的连接部位设计有两个沉头安装孔，适配M4规格的沉头螺丝，安装后螺丝头完全沉入活动臂的沉孔内，不会在门板开合过程中与柜体边框产生干涉。

功能特性方面，该铰链的转轴部位做了限位结构设计，当门板开启到最大设计角度时，活动臂与固定座的限位面贴合，避免门板过度开启造成铰链变形或者门板碰撞柜体侧面的走线槽。主体材质采用锌合金压铸成型，表面做黑色喷塑处理，耐磨性能优于普通冷轧钢冲压铰链，在频繁开合的使用场景下，转轴部位的磨损量更小，长期使用不会出现门板下垂、闭合错位的问题。铰链的转动部位预留了微小的装配间隙，允许门板在安装时存在±0.5mm的位置公差，降低柜体焊接、钣金加工过程中的精度要求，减少现场安装时的调整工作量。

在实际选型适配过程中，这类暗装铰链多用于防护等级要求在IP54及以上的柜体结构，因为隐藏式安装不会破坏柜体外侧的密封面，配合门板周边的发泡密封胶条，可以有效阻挡粉尘、水汽进入柜体内部，保护柜内的电气元件。相比外露式铰链，该结构的防破坏性能更好，外侧无外露的拆卸点，非授权人员无法从外部拆卸铰链打开柜门，适合用在厂区公共区域的配电柜、设备控制柜门体上。设计建模过程中，需要重点关注固定座卡槽的配合公差，卡槽的尺寸偏差需要控制在±0.2mm以内，避免固定座卡入后出现松动或者过紧无法装配的问题；转轴的同轴度公差需要控制在0.1mm以内，保证开合过程顺畅无卡滞；活动臂的转动轨迹需要做运动仿真验证，确认在门板开合全行程内，活动臂与柜体内部的安装梁、走线槽、电气元件预留足够的安全间隙，避免出现运动干涉。

从结构强度来看，单只该型号铰链可以承受15kg的门板重量，常规高度在1米以内的电气柜门，上下安装两只该款铰链即可满足承重需求，门板高度超过1.2米时，可以在中间位置增加一只铰链，分散承重应力，避免长期使用后门板出现变形下垂。铰链表面的喷塑层厚度控制在60μm到80μm之间，盐雾测试可以达到48小时无红锈，适配普通工业车间的使用环境，如果是在沿海高盐雾或者化工腐蚀环境下使用，可以更换为304不锈钢材质的同结构型号。在装配调试环节，安装时需要先将固定座固定在柜体侧边，再将活动臂固定在门板对应位置，挂装门板时将活动臂的转轴孔对准固定座的转轴压入即可，不需要额外的紧固件连接转轴，后期维护拆卸门板时，只需要将门板开启到一定角度，向上抬起门板即可将活动臂从固定座转轴上脱出，不需要拆卸铰链本身，大幅提升后期柜内元件维护的效率。
