智能家居DIN导轨安装式设备壳体结构

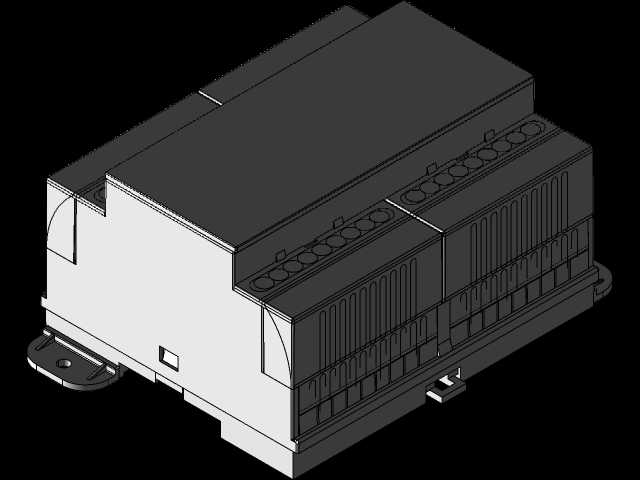

　　在民用智能家居改造、小型楼宇自控系统搭建的现场施工环节里，DIN导轨安装的设备壳体是最常见的电气载体之一，这类壳体需要适配标准配电箱内的35mmDIN导轨安装位，同时兼顾接线便利性、内部空间利用率与现场施工的操作效率。这款壳体的设计完全围绕导轨安装场景展开，底部设置了标准的DIN导轨卡扣结构，安装时只需将壳体上侧卡入导轨上沿，下侧卡扣按压到位即可完成固定，拆卸时用一字螺丝刀撬动卡扣解锁位就能快速取下，无需额外的固定螺丝，适配现有配电箱内的通用安装空间，不需要对原有配电结构做额外改造。

　　从结构设计来看，壳体采用上下分壳的拼接形式，上盖与底座通过侧边的卡扣结构配合，装配时不需要打胶或者额外螺丝固定，后期维护打开壳体也不需要专用工具，能大幅缩短现场调试的时间。壳体正面预留了多组接线端子的让位槽，每个接线位对应独立的开孔标识位，施工人员可以根据实际接入的回路数量，按需敲落对应位置的防尘片，既保证未使用接线位的防尘防护能力，也能避免多余开孔导致的灰尘、蚊虫进入壳体内部影响电路稳定性。壳体两侧设计了通风散热槽，槽口采用斜向格栅结构，既能保证内部电路工作时的空气流通散热，也能避免垂直下落的灰尘直接落入壳体内，同时格栅的缝隙宽度控制在1mm以内，符合低压电气设备的防触电防护要求，避免施工人员接线时误触内部带电部件。

　　从安装边界来看，壳体的整体宽度适配标准配电箱的模数化尺寸，单台壳体占用的导轨长度可以和常规微型断路器的安装模数匹配，多台设备并排安装时不会出现尺寸干涉，相邻设备之间可以紧密贴合，充分利用配电箱内的有限安装空间。壳体的深度尺寸控制在常规配电箱的门体闭合允许范围内，安装后不会出现箱门无法闭合的问题，同时壳体底部与导轨安装面之间预留了2mm的间隙，方便布线时的线缆从壳体底部走线，避免线缆被壳体压损。

　　在实际使用场景中，这类壳体可以容纳智能家居的控制模块、继电器模组、小型电源转换电路等组件，用户可以根据自身的功能需求，在壳体内安装对应的电路板，通过正面的接线端子完成强电接入与弱电信号的传输，不需要额外定制专用安装结构，直接装入现有家庭或者小型办公场所的配电箱内即可，能大幅降低智能家居改造的施工难度。壳体的边角位置全部做了R2的圆角处理，避免施工过程中尖锐边角划伤操作人员，同时壳体表面采用哑光磨砂的纹理设计，不容易残留指纹与施工过程中的污渍，长期安装在配电箱内也能保持外观整洁。壳体两端的安装耳位置做了加厚处理，在需要额外螺丝固定的场景下，也可以通过两端的安装孔打螺丝加固，适配振动较大的特殊安装场景，避免卡扣长期受振动出现松脱的问题。从建模细节来看，所有的卡扣配合位都预留了0.2mm的装配间隙，考虑了塑料件注塑生产时的收缩率公差，实际生产时不会出现卡扣过紧无法装配或者过松容易松脱的问题，接线端子的让位孔尺寸也匹配市面上通用的栅栏式接线端子的安装尺寸，用户不需要额外修改开孔就能直接采购标准端子进行装配，大幅缩短二次开发的周期。
