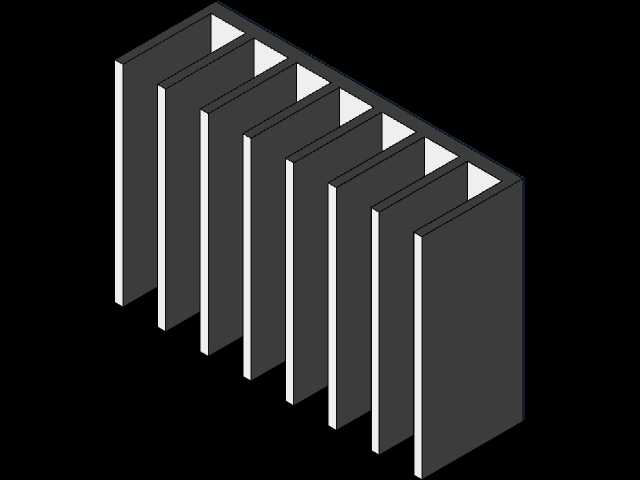

HS7324型多鳍片散热结构三维设计

　　在电力电子设备的热管理设计环节，散热结构的选型与建模直接决定了核心功率器件的长期运行稳定性，尤其是配套电源变压器使用的被动散热组件，需要同时兼顾散热效率、安装适配性与结构强度，本次呈现的HS7324型多鳍片散热结构，就是针对中小功率电源变压器的散热需求完成的三维结构设计。从实际应用场景来看，这类多鳍片散热器主要适配密闭式电源柜体、工业控制电源模块、小型变电单元内的变压器配套散热，当变压器长期处于额定负载运行状态时，绕组与磁芯产生的热量会通过接触面传导至散热基板，再通过垂直排布的多组鳍片扩大与空气的接触面积，依靠自然对流完成热量交换，不需要额外加装风冷组件就能满足常规工况下的温升控制要求，适合对运行噪音、设备可靠性要求较高的工业供电场景。从产品功能特性来看，该结构采用等间距平行鳍片排布设计，每一片鳍片都与底部基板保持垂直连接，相邻鳍片之间预留了均匀的空气流道，既能够保证热空气上升过程中不受结构阻碍，也能避免鳍片间距过小导致的积灰问题，降低长期使用过程中的散热效率衰减。鳍片的厚度经过优化设计，在保证结构刚性、不会因为轻微磕碰产生形变的前提下，尽可能压缩鳍片自身的材料占用，在有限的安装空间内最大化拓展散热接触面积。

　　从设计思路层面，建模过程中首先确定了与变压器安装面匹配的基板尺寸，保证散热基板能够完全覆盖变压器的核心发热区域，避免出现局部热阻过高的问题；鳍片的高度根据设备内部的竖向安装空间做了边界适配，不会超出柜体内部的安全绝缘距离，鳍片的边缘做了微小的倒角处理，既能够消除加工过程中的锐边风险，也能在一定程度上降低空气流过鳍片边缘时的风阻，提升自然对流的换热效率。在安装边界的考量上，该散热结构的整体外轮廓做了规整化处理，所有鳍片的顶端保持在同一水平面，侧面没有突出的结构件，既可以采用粘接、压接的方式直接固定在变压器的发热壳体表面，也可以在基板预留安装孔位通过螺丝完成刚性连接，适配不同生产厂商的变压器安装工艺要求。

　　结构的整体重量控制在合理区间，不会因为加装散热结构给变压器的安装固定带来额外的负载压力，同时鳍片与基板的连接部位采用一体化建模逻辑，对应实际生产中的铝挤型加工工艺，不需要额外的焊接或拼接工序，能够有效降低批量生产的加工成本，也避免了拼接部位存在的接触热阻问题。在实际选型匹配过程中，设计人员可以直接调用该三维模型完成电源柜内部的装配干涉校验，核对散热结构与周边元器件、柜体外壳、接线端子的安全距离，不需要重新测绘散热结构的外形尺寸，能够大幅缩短电源模块的热设计与结构排布周期。针对不同的功率负载场景，也可以在该基础模型上调整鳍片的数量、高度或者基板厚度，快速衍生出适配不同温升要求的散热结构变体，不需要从零开始完成结构建模。

　　这类平行鳍片的被动散热结构相比带热管、带风冷的散热方案，结构组成更简单，没有活动部件，全生命周期内几乎不需要维护，能够在多粉尘、高湿度的工业现场环境下长期稳定运行，不会出现风扇故障、热管失效等问题，非常适合作为电源变压器的标配散热组件使用。建模过程中对所有的结构倒角、鳍片间距、基板厚度都做了参数化定义，设计人员修改对应参数就能快速调整结构尺寸，适配不同功率等级的变压器散热需求，结构的所有连接部位都做了几何连续性处理，导入有限元热仿真软件时可以直接划分网格，不需要额外修复几何破面，能够直接用于后续的热仿真验证工作，校核不同负载下的鳍片表面温度分布、空气流速分布，进一步优化散热结构的细节参数。
