球形风光互补混合发电涡轮机结构设计

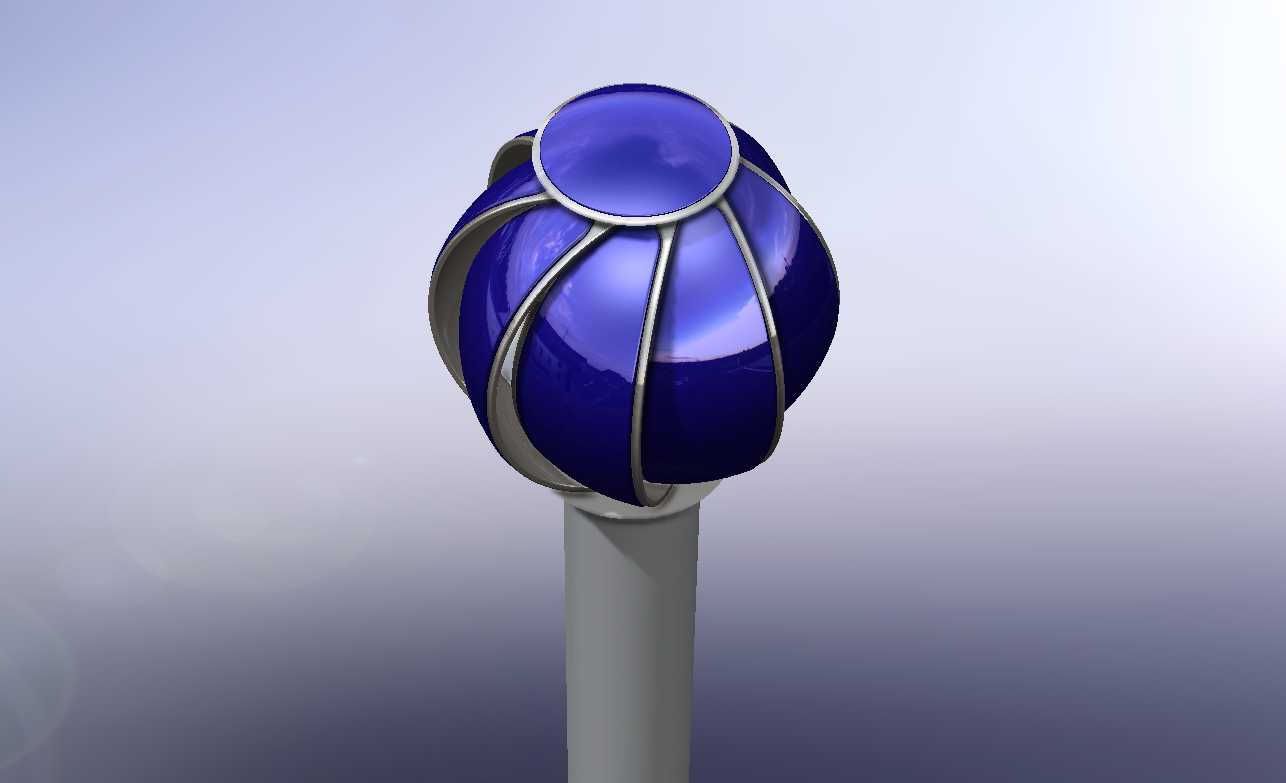

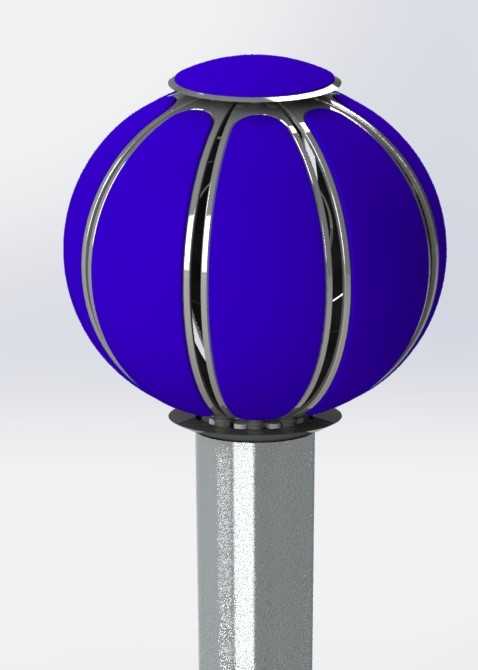

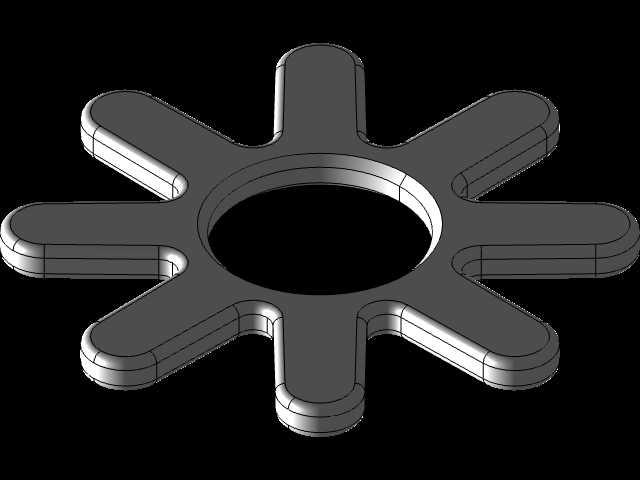

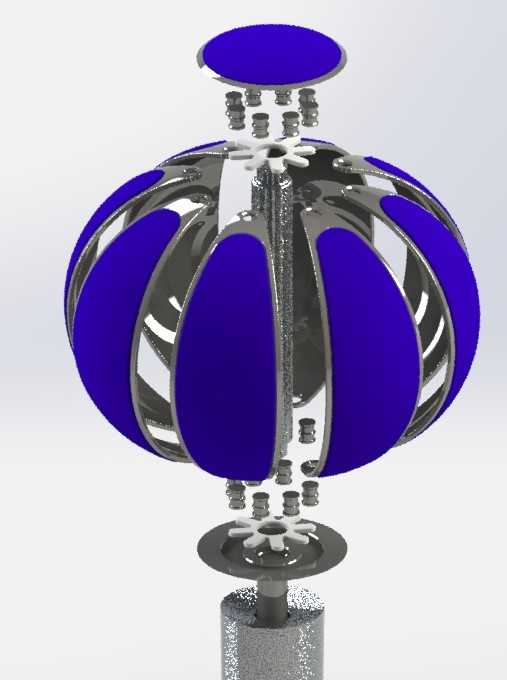

　　这款球形风力涡轮机属于垂直轴风光互补发电设备的核心做功单元，区别于传统水平轴风机的定向受风限制，球形对称的外轮廓结构可以实现全向风能捕获，无需额外加装偏航对风机构，大幅降低了设备运维过程中的机械调校工作量，尤其适配城市建筑群间风向紊乱、风速波动大的分布式发电场景，比如路灯配套供电、户外监测设备离网供电、小型建筑屋顶补能等场景都能适配。从结构设计逻辑来看，整体采用上下对称的分层布局，顶部与底部设置对称的圆形端盖作为结构承载基座，端盖与中间球形做功腔体之间通过多组导向柱做定位连接，既保证了整体结构的同轴度，也为内部传动组件预留了足够的安装与检修空间。中间球形做功腔体采用多片曲面叶片沿圆周等距排布的设计，叶片曲面经过流体仿真优化，在低风速区间就能获得足够的启动转矩，相比传统垂直轴风机的启动风速阈值更低，哪怕是城区常见的2-3m/s微风环境也能顺利启动做功。叶片之间预留了均匀的过流间隙，一方面可以降低强风环境下的结构风阻，避免极端大风天气下叶片过载损坏，另一方面也能减少风噪，适配居民区周边的安装降噪要求。内部传动结构采用多级齿轮传动布局，将叶片旋转的低转速高转矩动力平稳传递至发电单元，齿轮组沿中心主轴对称排布，保证转动过程中的动平衡性能，减少长期运行过程中的振动损耗，延长设备整体使用寿命。

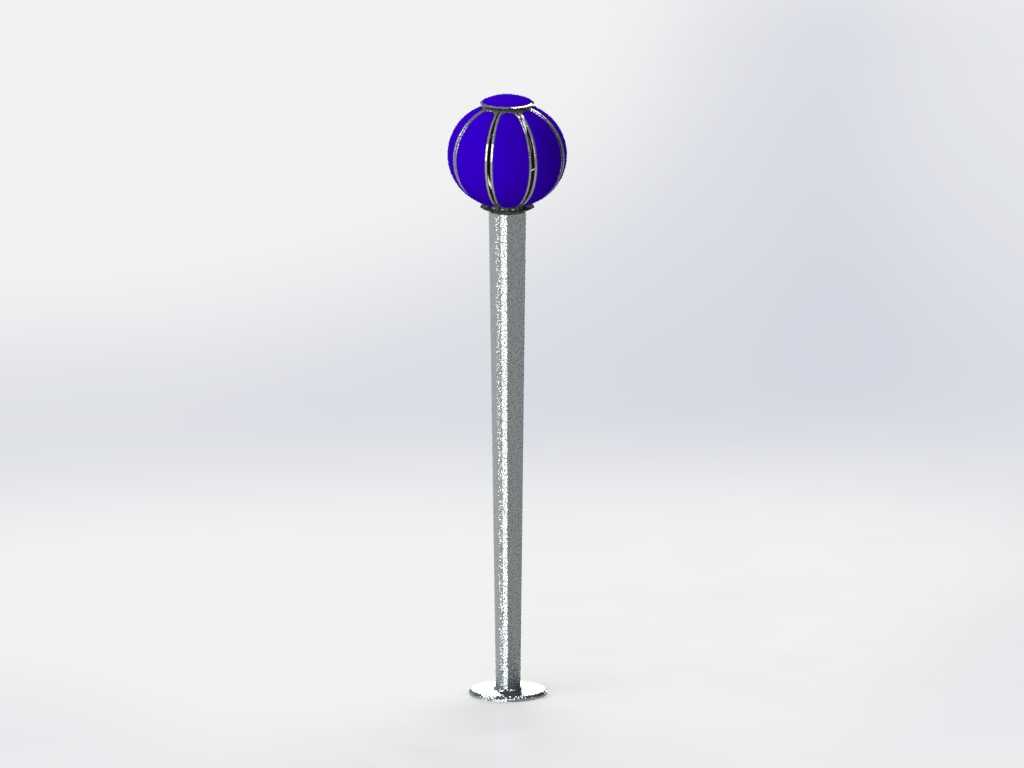

　　中心主轴采用阶梯轴设计，不同轴段分别对应轴承安装位、齿轮定位位、端盖连接位，轴肩定位精度可以控制在常规机械加工公差范围内，不需要额外定制高精度加工件就能满足装配要求，有效控制生产制造成本。从安装边界来看，整体结构的径向尺寸远小于同功率水平轴风机的叶片扫风直径，球形外轮廓没有外伸的尖锐叶片，对安装空间的净空要求更低，哪怕是空间局促的路灯杆顶部、建筑露台边角位置都能完成安装，不需要额外划定大范围的安全防护区域。设备底部设置标准化的法兰连接接口，可以直接适配常规的路灯杆、设备支架的安装尺寸，不需要额外定制转接结构，现场安装只需要完成法兰对位紧固、线路接驳就能完成部署，大幅降低现场施工的工作量。

　　不同于单一风能发电的设备，这款球形涡轮的结构预留了光伏组件安装位，顶部圆形端盖的平整表面可以直接贴合安装柔性光伏板，实现风能与太阳能的互补发电，在白天光照充足时光伏组件可以稳定输出电能，夜间或者阴雨天风速较高时风力单元持续做功，两种发电方式互补可以大幅提升离网供电系统的供电稳定性，减少配套储能电池的容量配置，降低整套供电系统的综合投入成本。在结构可靠性设计上，所有外露的结构件都采用圆弧过渡设计，没有突出的尖锐棱角，一方面可以减少运行过程中对周边人员、过往鸟类的意外伤害风险，另一方面也能降低应力集中系数，提升结构件在长期交变风载作用下的疲劳寿命。

　　叶片与内部支撑骨架采用嵌入式连接结构，连接位置做了加强筋处理，可以承受长期旋转过程中的离心力与风载冲击力，避免长期运行后叶片出现松动脱落的风险。上下端盖与导向柱的连接位置设置了减震垫圈，可以吸收齿轮传动与叶片旋转过程中产生的微小振动，避免振动传递至安装支架引发共振问题。从实际应用的适配性来看，这款涡轮机的输出功率区间刚好覆盖百瓦级离网用电需求，不需要配套复杂的变电设备就能直接给低压储能电池充电，非常适合偏远地区的监测站点、景区标识牌供电、农村庭院离网供电等场景使用，相比传统的水平轴风机，球形的外观设计更具科技感，也更容易和城市景观、建筑外观做融合，不会像传统风机那样产生视觉突兀感。在建模过程中，所有配合面都按照实际装配公差做了间隙预留，齿轮组的啮合参数按照标准模数设计，后续如果要做结构优化或者性能迭代，可以直接替换不同模数的齿轮组来调整传动比，适配不同风速区间的使用需求，不需要对整体外壳结构做大幅度修改，能够有效缩短后续产品迭代的设计周期。
