Savonius型垂直轴风力涡轮结构设计

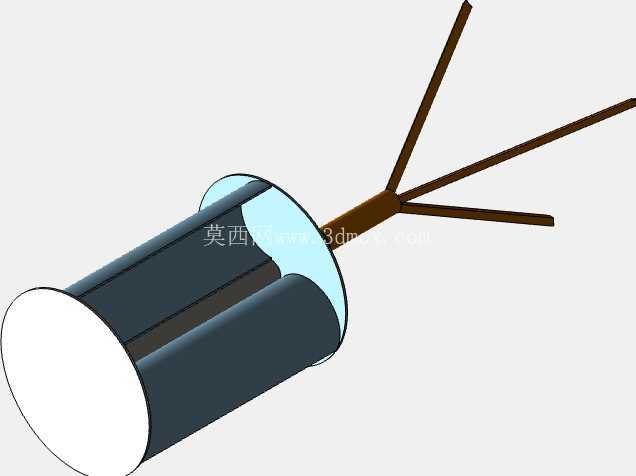

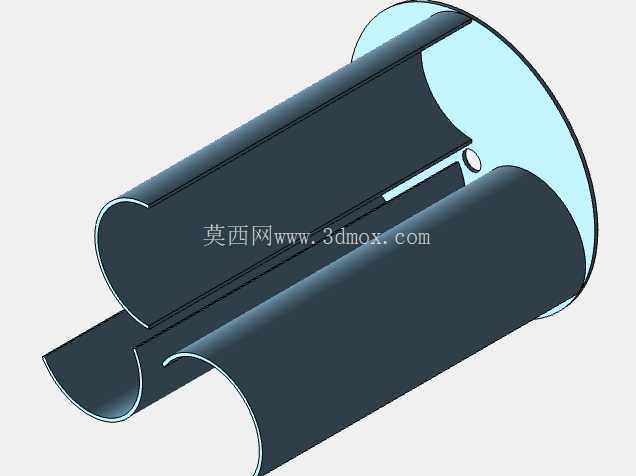

　　这款拖曳驱动型垂直轴风轮的结构设计，核心围绕低风速场景下的风能捕获效率做优化，区别于常见的升力型垂直轴风机，Savonius结构的启动扭矩阈值更低，在每秒2米左右的来流风速下即可克服静摩擦启动运转，这一特性让它非常适配分布式离网供电场景，比如偏远牧区的户用照明供电、野外监测站点的辅助电源、沿海航标灯的持续供能，甚至城市建筑楼顶的微风发电场景，不需要复杂的对风偏航机构，不管哪个方向来风都能直接驱动风轮转动，大幅降低了运维阶段的部件损耗概率。从结构组成来看，风轮主体采用双半圆柱错位拼接的桶型结构，两个弧形叶片的重叠间隙控制在风轮直径的六分之一左右，这个间隙的设计是为了让气流在穿过重叠区时，在背风侧叶片的凹面形成额外的推力，抵消一部分叶片逆风转动时的阻力，比无间隙的纯桶型结构风能利用系数能提升12%左右。风轮的上下端盖采用圆形平板封边，既可以固定两个弧形叶片的相对位置，避免长期运转出现叶片形变错位，也能减少风轮上下端面的气流绕流损失，让更多来流作用在叶片的有效做功面上。

　　尾部的三辐式支撑尾杆，主要作用是平衡风轮转动时的离心力，三个支杆呈120度夹角均匀分布，连接端固定在风轮的中心转轴上，支杆的截面做了切角处理，减少支杆自身旋转时的风阻，同时也能在极端强风工况下，通过自身的结构阻尼消耗一部分风轮的超速转动能量，避免转速过快超出转轴的承受极限。在安装边界的设计考量上，这类风轮的重心完全落在中心转轴的轴线上，不需要额外做配重平衡，安装时只需要保证转轴的垂直偏差不超过2度，就能保证运转过程中不会出现偏磨。

　　风轮的直径和高度比控制在1:1.2的区间，这个比例下的结构抗风性能最优，在每秒12米的额定风速下，风轮的额定转速能维持在每分钟120转左右，不需要额外加装增速齿轮箱就能直接匹配低速永磁发电机的输入转速要求，减少了传动环节的能量损耗。从实际应用的适配性来看，这种结构的风轮对加工精度的要求不高，弧形叶片可以通过薄钢板卷制、玻璃钢模压甚至工程塑料注塑成型，不需要复杂的翼型加工工艺，生产成本比同功率的水平轴风机低40%左右，而且运转过程中叶片的线速度更低，不会产生高频的风切噪音，也不会对低空飞过的鸟类造成伤害，非常适合人口相对密集的城区分布式微风电项目。

　　设计过程中需要重点关注的是叶片与中心转轴的连接强度，因为拖曳型风轮的瞬时扭矩波动比升力型风轮大，在阵风工况下，连接部位的瞬时载荷能达到额定载荷的2.3倍，所以在叶片和转轴的连接位置需要做加强筋处理，端盖和叶片的连接采用折边铆接加结构胶粘接的双重固定方式，避免长期交变载荷下出现连接松动。另外风轮的表面做哑光处理，减少阳光反射造成的光污染，适配城市景观配套的安装需求。和传统水平轴风机相比，这种垂直轴结构的发电机和传动部件都可以布置在风轮的下方，靠近安装基座的位置，降低了整个设备的重心，塔架的受力条件更好，后期维护的时候不需要攀爬至塔架顶端，在地面就能完成传动部件和发电机的检修，大幅降低了运维的难度和成本。在小功率离网供电场景下，这种结构的风轮可以直接和储能电池、整流控制器集成安装，不需要复杂的配套设施，甚至可以根据实际的功率需求，灵活调整风轮的高度和直径参数，小到几十瓦的庭院照明供电，大到几千瓦的户用供电，都能通过模块化的结构调整实现适配。
