液化石油气叉车用Impco60化油器结构模型

　　在厂内物流搬运场景中，液化石油气动力叉车因排放清洁、动力响应快、燃料补充便捷的特性，在封闭车间、仓储库区的应用占比逐年提升，而化油器作为LPG叉车燃料供给系统的核心调压混合部件，直接决定了发动机空燃比控制精度、怠速稳定性与全工况动力输出表现，本次还原的Impco60型化油器，是中小吨位LPG叉车上应用极为广泛的一款燃气混合装置。

　　从实际装车适配场景来看，这款化油器主要匹配2-3.5吨级平衡重式液化石油气叉车的四冲程汽油机，安装位置位于发动机进气歧管前端，与LPG减压器输出端通过耐油橡胶软管连接，安装法兰采用标准的两孔定位结构，孔距适配多数小排量叉车发动机的进气口安装位，整体安装边界控制合理，主体最大外径约120mm，进气接口通径为50mm，轴向安装深度约95mm，不会与周边的发电机、启动马达等附件产生安装干涉，在旧车化油器替换维修场景中，无需额外改动进气管道支架即可完成装配。

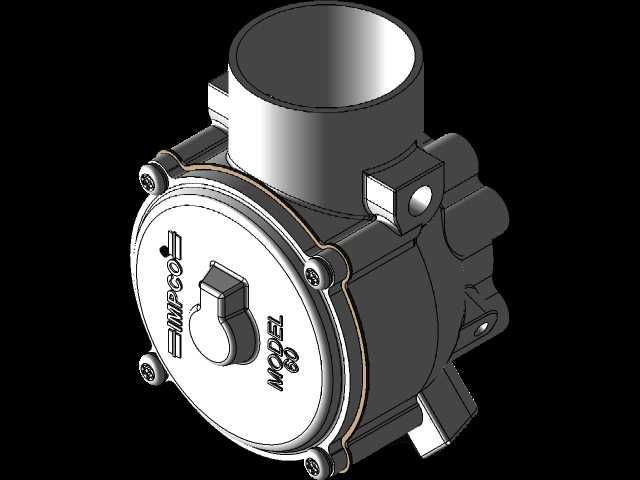

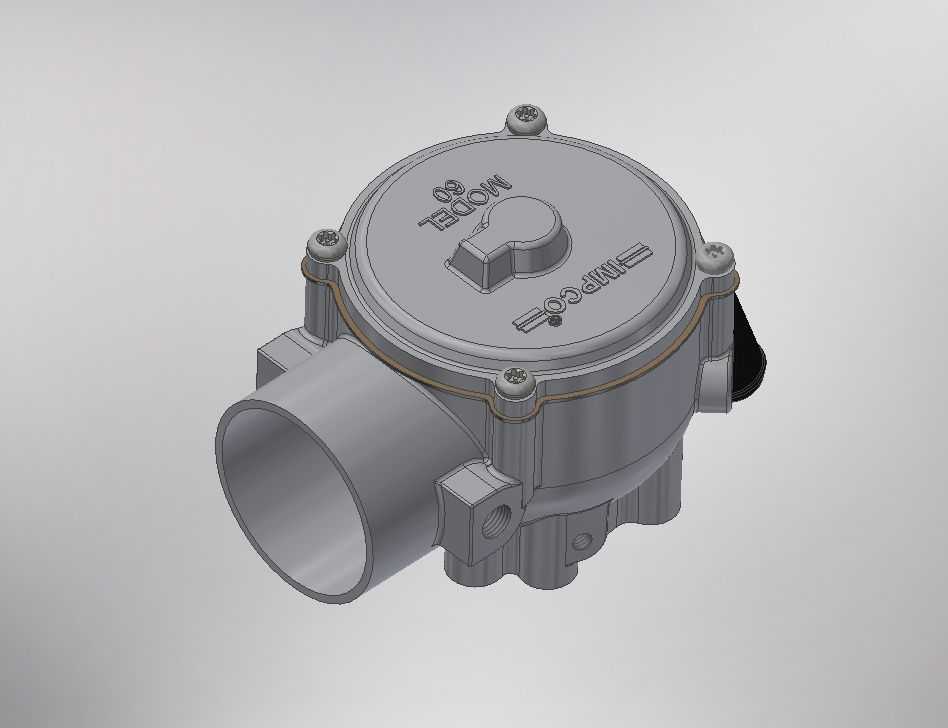

　　结构设计层面，这款化油器采用了膜片式调压与文丘里管混合的集成结构，上盖部分通过四颗均布的十字槽螺钉与阀体主体连接，结合面处设置有耐LPG腐蚀的丁腈橡胶密封垫，避免燃气泄漏；上盖顶面预留的调节旋钮用于调整怠速工况下的燃气流量，旋钮旁设置有锁止结构，调整完成后可固定位置避免车辆运行振动导致参数偏移。阀体侧面的大口径接口为空气进气端，与空气滤清器出气端对接，燃气通过阀体下部的接口进入混合腔，在文丘里效应作用下与进入的空气充分混合，形成符合燃烧要求的可燃混合气送入发动机气缸。阀体下部设置的真空信号接口，通过软管与发动机进气歧管连接，可根据发动机不同负荷下的真空度变化，自动调整燃气供给量，实现全工况下空燃比的动态匹配，避免出现怠速熄火、加速无力、混合气过浓导致的积碳问题。

　　在细节设计上，这款化油器充分考虑了厂内叉车的恶劣使用环境，阀体采用压铸铝合金材质，表面做氧化处理，具备较好的抗腐蚀与抗振性能，所有运动部件均设置有防尘密封结构，可阻挡车间内的粉尘、碎屑进入阀体内腔造成卡滞；侧面设置的怠速调整螺钉与节气门限位螺钉配合，可精准调整怠速转速与怠速混合气浓度，满足不同海拔、不同环境温度下的发动机运行需求。建模过程中完整还原了所有装配关系，包括上盖与阀体的连接螺钉位置、密封槽结构、各接口的倒角与安装凸台、调节旋钮的防滑纹理、阀体上的品牌标识刻印细节，所有配合面的尺寸公差均按照实际装车要求做了对应还原，可直接用于燃料系统的装配干涉检查、维修拆装培训演示，也可作为叉车动力系统虚拟仿真的部件模型使用。

　　从设备实际运行逻辑来看，这款化油器无需额外的电子控制单元，纯机械结构即可完成燃气与空气的混合配比，可靠性远高于电子喷射式燃气供给装置，非常适合叉车这类高负荷、长时间连续作业的厂内设备，日常维护仅需定期清理膜片上的杂质、检查密封垫老化情况即可，维护成本极低。建模时特意还原了阀体上的各个安装凸台与加强筋结构，这些结构在实际使用中用于固定化油器支架、连接相关管路，是安装过程中必不可少的定位特征，若缺失这些细节，模型在用于装配仿真时会出现定位偏差，无法还原真实的装车状态。
