好盈Quicrun WP 880双刷电调结构设计

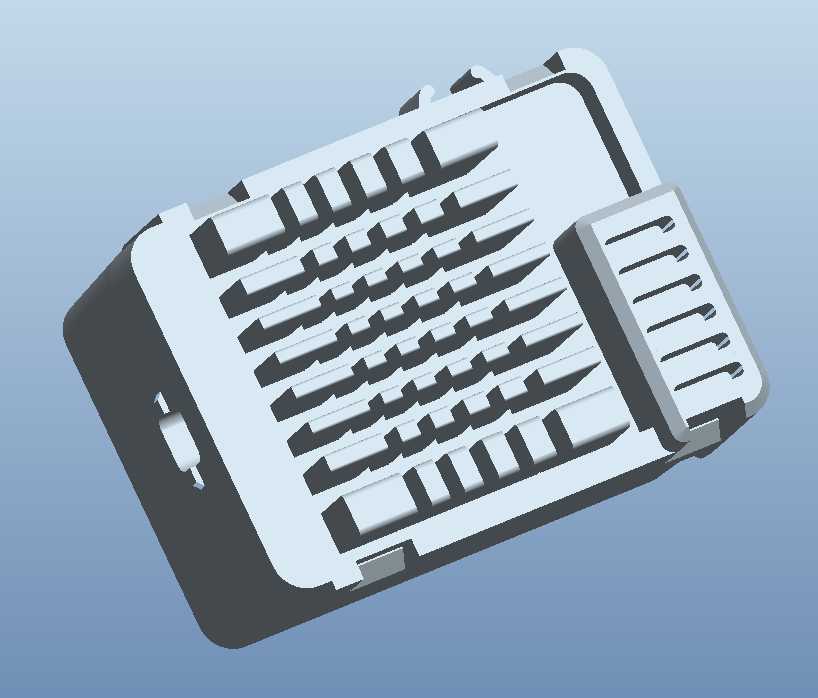

　　在遥控模型动力系统的配套选型中，电子调速器是承接接收机控制信号、驱动动力电机输出的核心部件，本次呈现的双刷电调结构，针对大比例遥控越野、攀爬类车型的户外使用场景做了针对性的结构优化，能够在泥水、颠簸、大电流持续输出的工况下保持稳定的工作状态。从实际使用场景来看，这类双刷电调主要适配1/8及以上比例的遥控模型车，支持双路有刷电机的同步驱动，能够满足大尺寸攀爬车双电机差速输出、越野车型大扭矩动力输出的需求，相比普通单路电调，双路输出的结构可以在不增加单路电流负载的前提下提升整体动力上限，减少大负载下的元件过热风险。从产品功能特性来看，该电调外壳采用高低错落的鳍片式散热结构设计，上盖的多道平行凸起散热筋直接与内部功率元件的导热基座贴合，不需要额外加装散热风扇即可依靠行驶过程中的迎面气流完成热交换，避免了户外使用时泥沙、灰尘进入风扇结构造成的卡滞故障；外壳侧边预留的接插件安装位做了阶梯式挡边设计，接插件插合后挡边可以包裹接头根部，减少车辆颠簸时接头松脱的概率，同时可以阻挡泥水顺着接线缝隙渗入壳体内部。

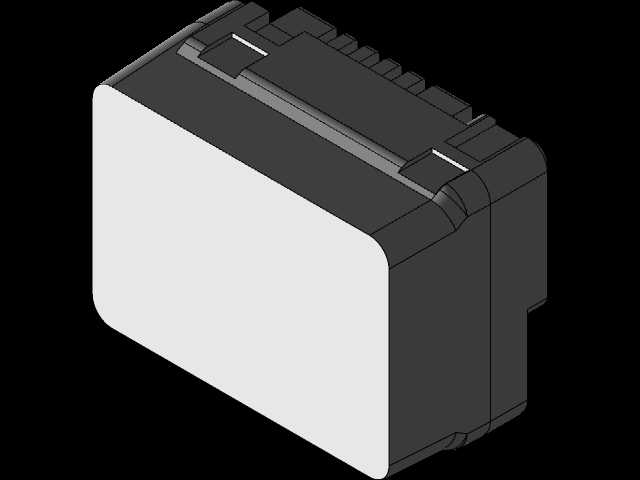

　　从设计思路层面拆解，整个壳体采用上下扣合的装配结构，上盖与下壳的配合面做了一圈内嵌式的密封槽，装配时配合密封胶圈可以实现整机的防水防尘能力，满足模型车涉水行驶、泥泞路面行驶的使用要求；壳体一侧的多针信号接插件采用侧出式布局，接线后线缆可以顺着车壳内侧的走线槽固定，不会与车辆的转向机构、悬挂活动部件产生运动干涉；壳体底部预留了两个对称的安装凸台，凸台上的安装孔位间距匹配主流大比例模型车的电调安装座标准尺寸，安装时可以直接通过螺丝固定，不需要额外打孔制作转接支架。

　　关于外形尺寸与安装边界，该电调整体为近似长方体的结构，主体部分的长宽尺寸控制在大比例模型车电调安装位的通用尺寸范围内，上盖的散热筋凸起高度没有超出常规车壳内部的电调安装空间余量，不会出现安装后顶到车壳的问题；接插件突出壳体的长度经过核算，在插好接线后，接头末端与周边电容、走线的安全间隙满足绝缘要求，不会出现接线后与周边金属部件短路的风险；壳体边角全部做了圆弧过渡处理，既可以减少车辆碰撞时外壳碎裂的概率，也能避免安装时尖锐边角划伤车壳或者走线。从结构细节来看，壳体上的开关安装位做了内嵌式设计，开关按键表面与外壳表面基本齐平，同时按键周边做了挡水围边，既可以避免车辆翻滚时误触开关，也能减少水流直接冲刷开关缝隙造成的接触不良；功率管的安装位置紧贴外壳散热筋的内侧，导热路径最短，大电流持续输出时的热量可以快速传导到外壳散出，不需要额外增加导热垫的厚度来填补装配间隙，降低了装配复杂度的同时提升了散热效率。

　　对于结构设计从业者来说，这类户外使用的电子控制部件结构设计，核心是在有限的安装空间内平衡散热能力、密封性能、装配便捷性三者的关系，不能为了追求极致散热而牺牲密封可靠性，也不能为了密封而过度增加壳体体积占用过多安装空间，该电调的结构设计在这三者之间找到了比较合理的平衡点，鳍片式上盖同时承担了散热、结构加强、外壳防护的作用，没有额外增加独立的散热结构件，减少了整机的零件数量，也降低了装配工序的复杂度。在实际选型适配时，需要注意该电调的安装孔位距离、接插件出线方向是否匹配目标车型的安装空间，尤其是双电机接线的走线长度要预留足够的悬挂跳动余量，避免车辆行驶过程中接线被拉扯断裂；同时壳体安装时要在安装凸台下方加装减震胶垫，减少车辆颠簸时的震动传递到内部电路板上，避免大震动下元件引脚脱焊的问题。
