分离式P160-T2弹簧针结构设计

　　从实际应用场景来看，这类弹簧针常被用在小型电源变压器的次级输出接触端、便携电子设备的充电触点、模块间的信号连接位，尤其是需要频繁拆装的模块化电源组件里，分体式结构带来的稳定压缩行程，能保证上千次插拔接触后，接触电阻依然维持在毫欧级的稳定区间，不会因为针体磨损出现接触压降超标的问题。在设计思路上，这款弹簧针的针轴头部采用斜切平头结构，区别于圆头、尖头弹簧针的接触特性，斜切平头在压接时能形成更大的接触平面，既可以降低接触点的电流密度，避免大电流通过时出现局部温升过高的问题，同时斜切面的导向结构，在装配对位出现小幅偏移时，能顺着斜面滑入正确的接触位置，降低自动化装配时的对位精度要求，提升产线装配良率。针管部分采用薄壁金属拉伸成型结构，外壁做了光滑的圆柱面处理，在压入塑胶固定座时，可以通过过盈配合实现牢固固定，不需要额外点胶或者卡扣结构，就能保证针管在反复压缩过程中不会出现轴向窜动。从安装边界来看，这款弹簧针的整体外径控制在1.6mm级别，针体总长度在自由状态下为6.2mm，额定压缩行程可以达到1.2mm，设计时预留了0.2mm的超程安全余量，即使装配时压接深度超过额定行程，也不会导致内部弹簧出现并圈失效的问题。在消费电子、小型电源模块的板级连接场景里，弹簧针作为实现弹性电接触的核心连接件，其结构合理性直接决定了连接可靠性与装配容错空间，这款分离式结构的P160-T2弹簧针，正是针对紧凑空间内的压缩接触需求做的定向结构设计。不同于一体式弹簧针的固定行程限制，这款产品采用针轴、针管分体式的结构设计，针轴与针管之间预留了稳定的压缩行程空间，在实际装配时可以抵消PCB板堆叠公差、结构件注塑形变带来的装配间隙偏差，避免出现接触虚接、压接过度导致的针体变形问题。

　　在内部弹簧的选型匹配上，这款结构搭配的是等节距圆柱压缩弹簧，弹簧的预压力设置在60g左右，既可以保证接触时的正向压力足够，维持稳定的接触电阻，又不会因为压力过大导致PCB板上的焊盘出现压痕损伤，或者对装配结构件产生额外的应力负载。在实际选型使用时需要注意，这类分体式弹簧针的针轴与针管之间存在径向活动间隙，设计固定座的安装孔时，孔位公差建议控制在H7级别，既可以保证针体顺利压入，又能限制针体的径向晃动量，避免多pin并排使用时出现相邻针体短路的风险。另外针体的尾部采用平尾设计，可以直接通过SMT工艺贴装在PCB焊盘上，也可以根据需求做成插针结构适配波峰焊工艺，覆盖不同的生产工艺需求。

　　在结构细节处理上，针轴与针管的接触位置做了镀金层处理，镀层厚度控制在0.8μm以上，底层镀镍打底，既可以提升接触表面的抗氧化能力，在高温高湿的使用环境下也不会出现接触表面氧化锈蚀导致的接触不良问题，同时镀金层的低摩擦系数，能降低针轴伸缩过程中的磨损量，延长产品的实际使用寿命。不同于普通弹簧针的密封结构设计，这款产品因为针对电源类场景的大电流接触需求，针管尾部没有做密封处理，在压缩过程中可以快速排出针管内部的空气，避免出现气阻导致针轴伸缩卡滞的问题，更适合室内工业电子、消费电源类的使用场景，不建议直接在有液体飞溅、高粉尘的户外环境下无防护使用。

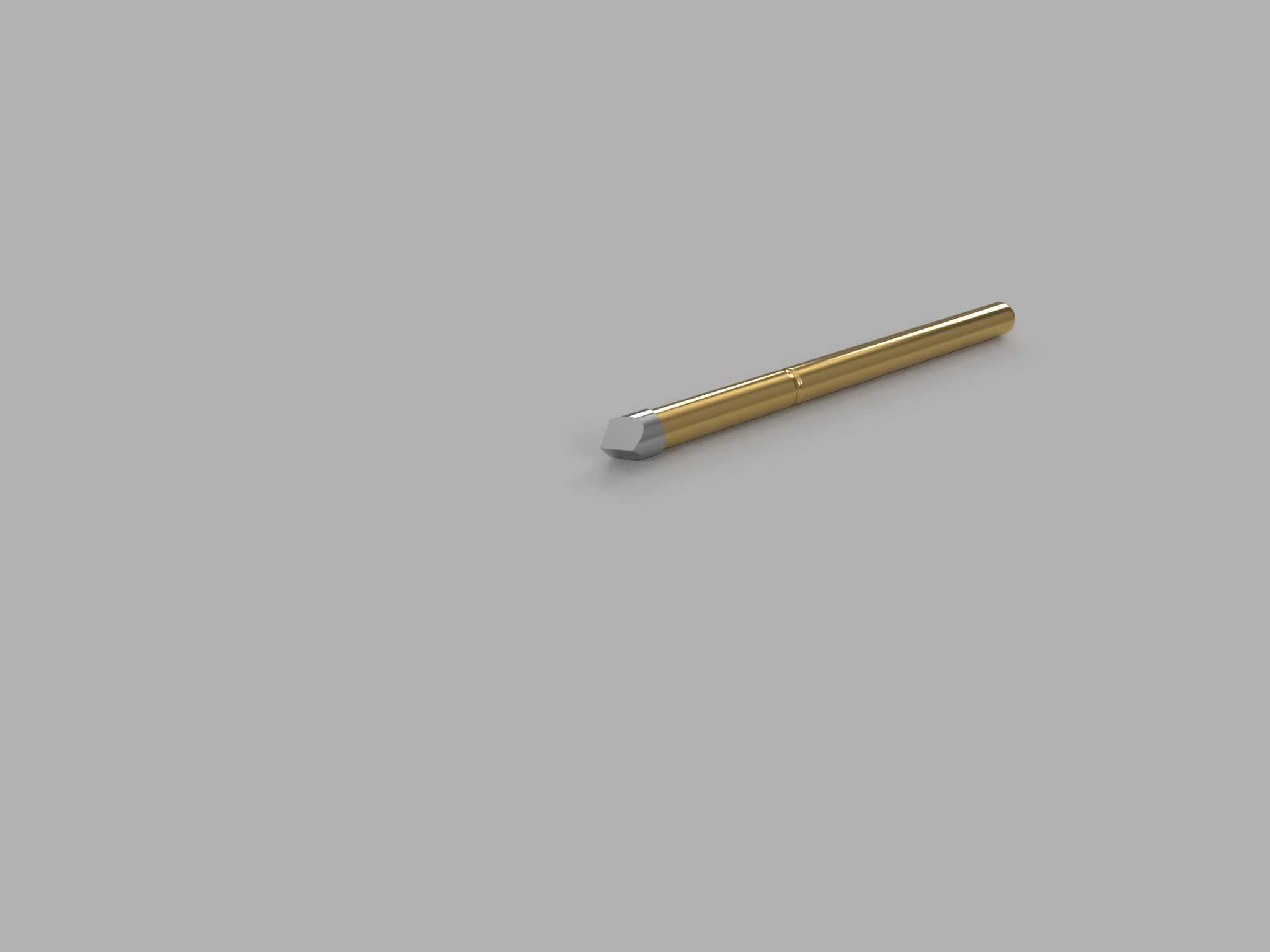

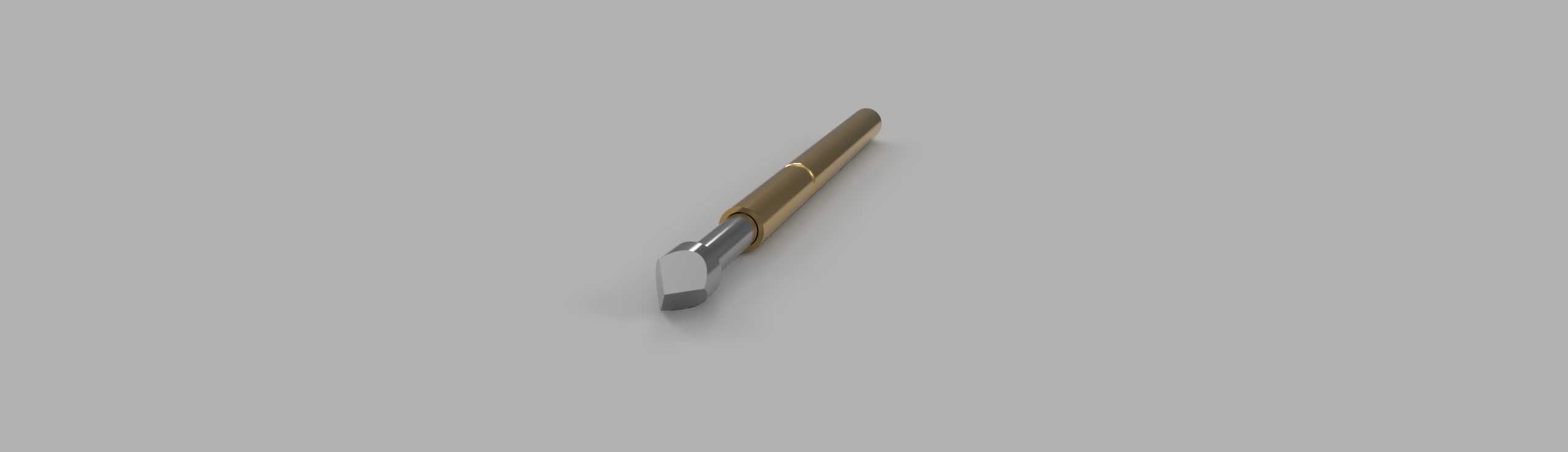

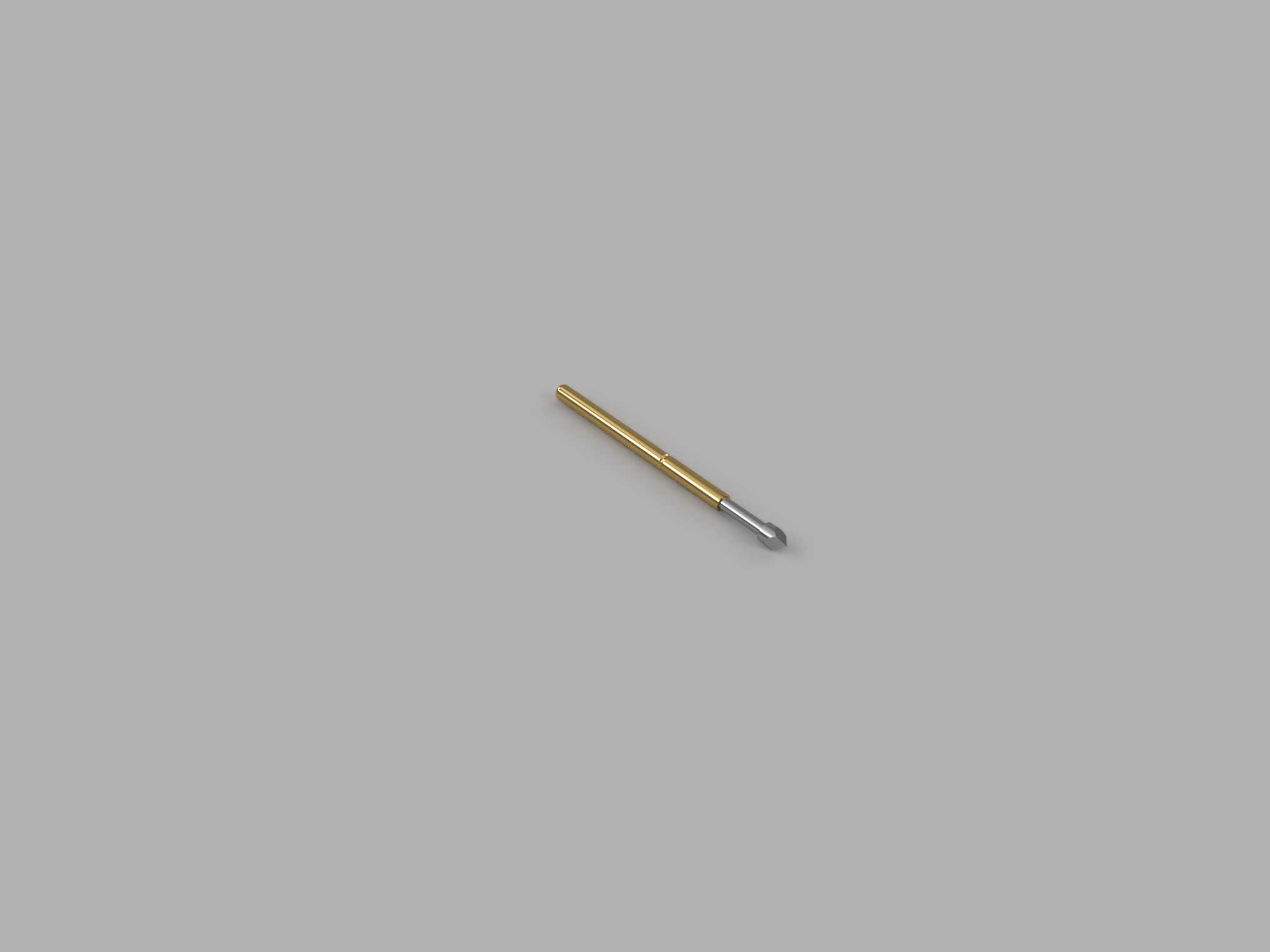

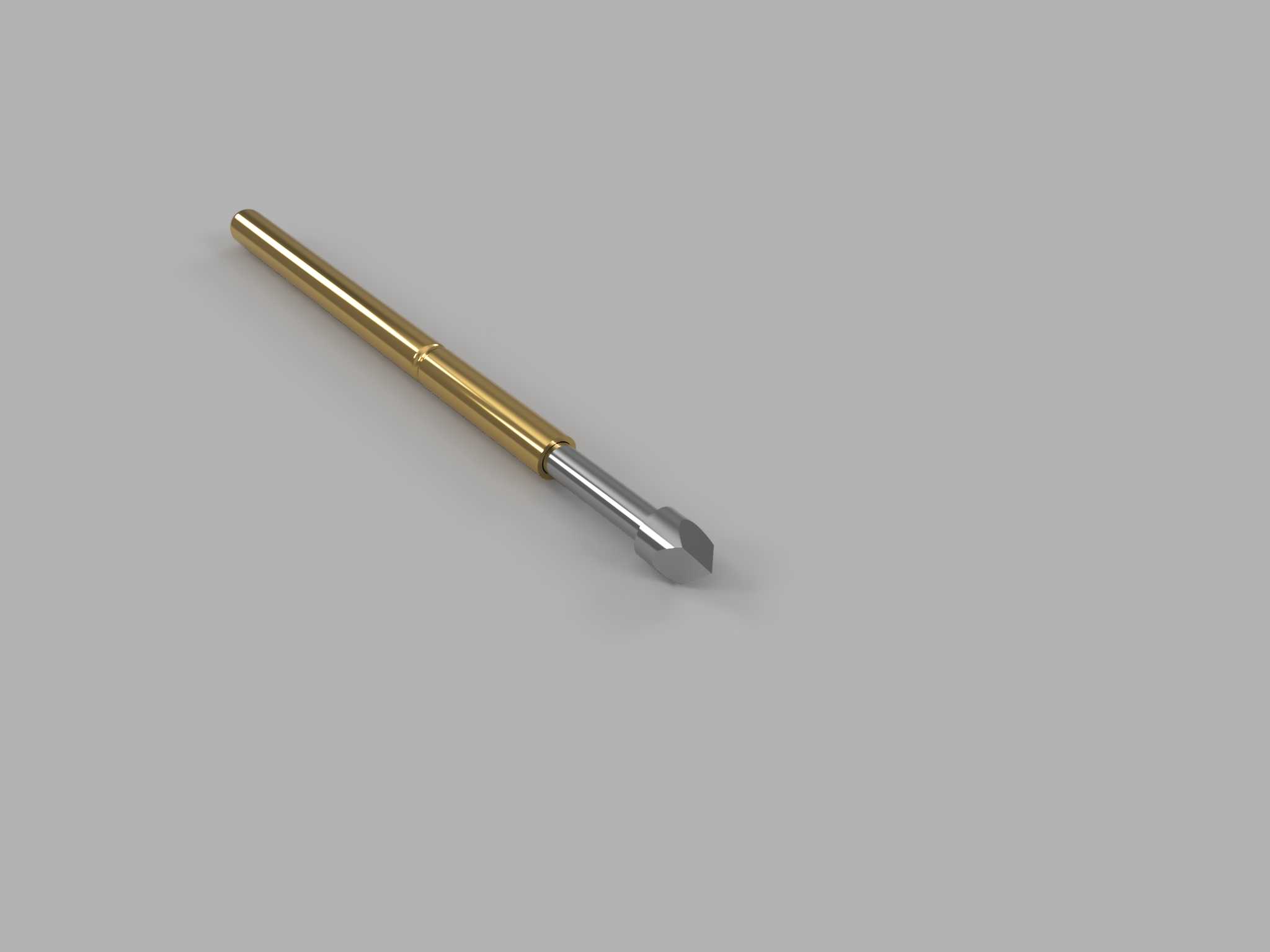

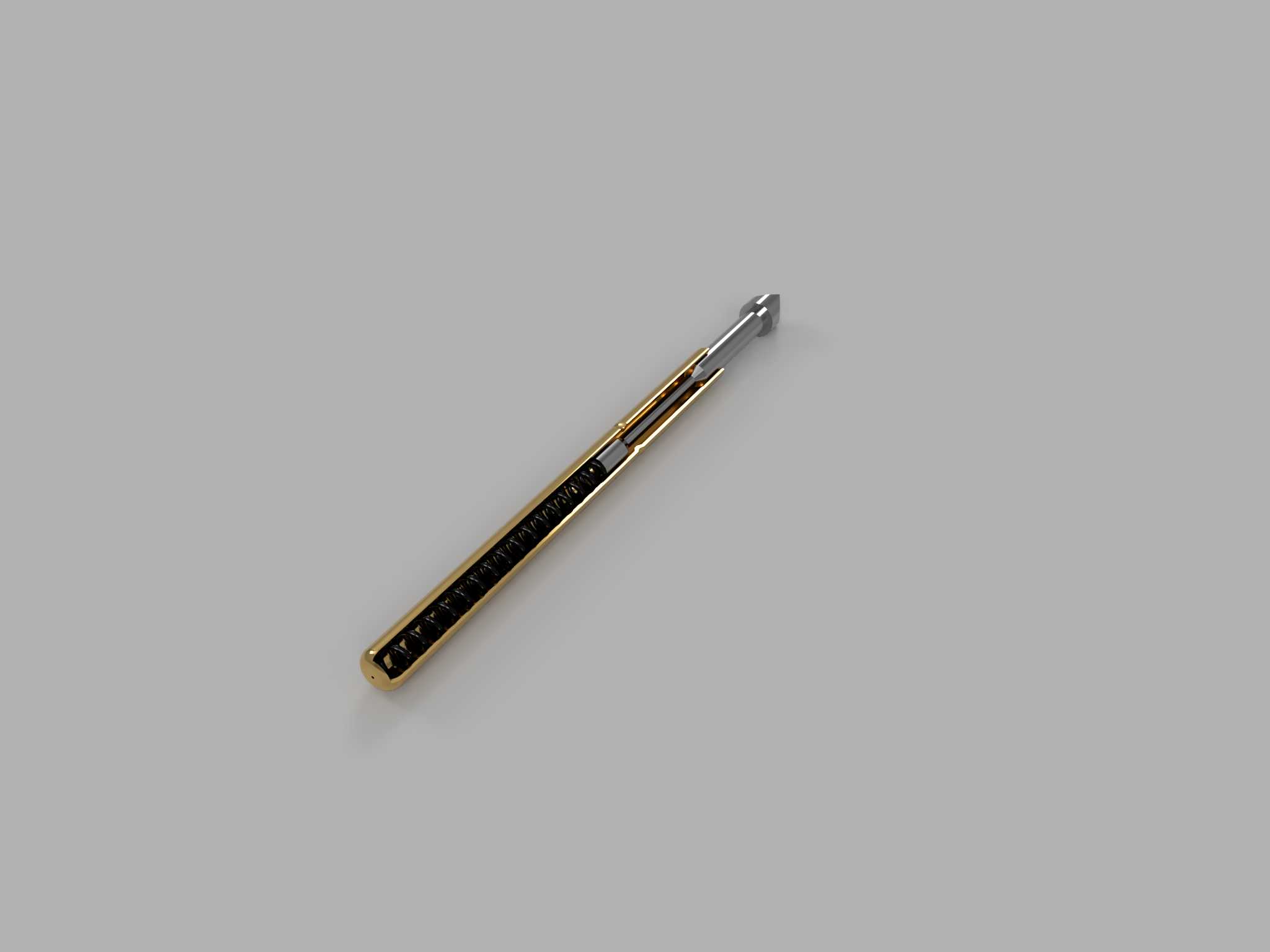

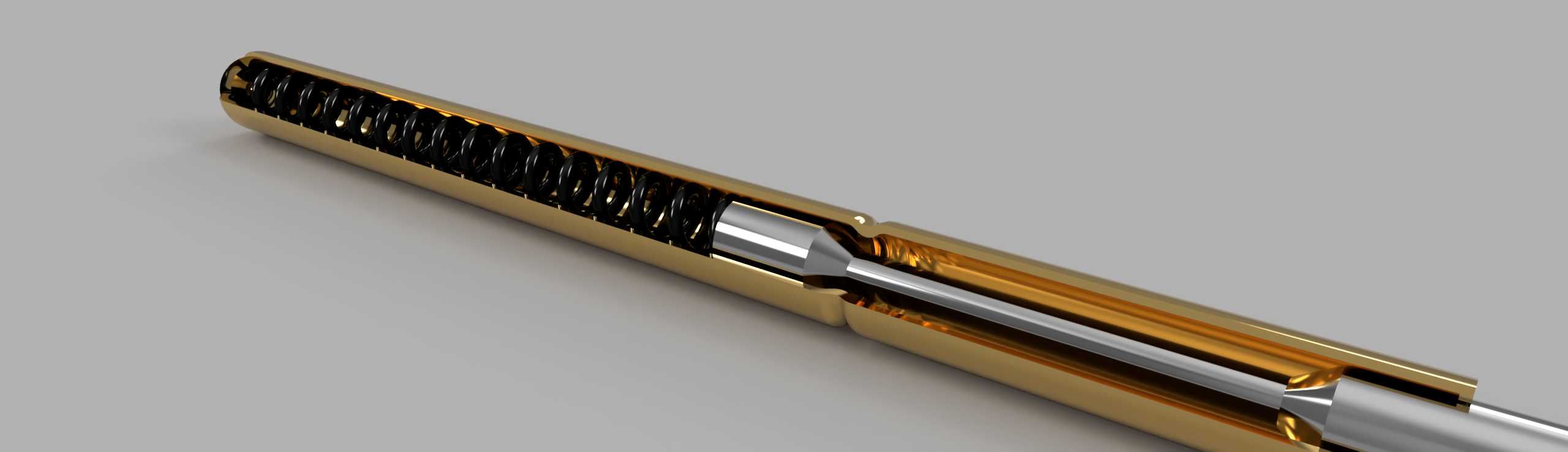

　　在三维建模过程中，这款模型还原了分体式结构的所有装配间隙，针轴与针管的配合间隙、弹簧的压缩状态、头部斜切面的角度都按照实际量产的尺寸参数做了还原，结构工程师在做堆叠设计时，可以直接调用模型做干涉检查，验证压缩行程内的结构空间是否足够，避免出现装配后针体被结构件顶住无法正常压缩的问题。同时模型里也还原了针体外壁的压装定位结构，在设计塑胶固定座时，可以对应做定位卡点，进一步提升针体的抗扭转能力，避免在装配或者使用过程中针体出现转动，导致接触位置偏移。
