手持式喷墨打印机供电电池结构设计

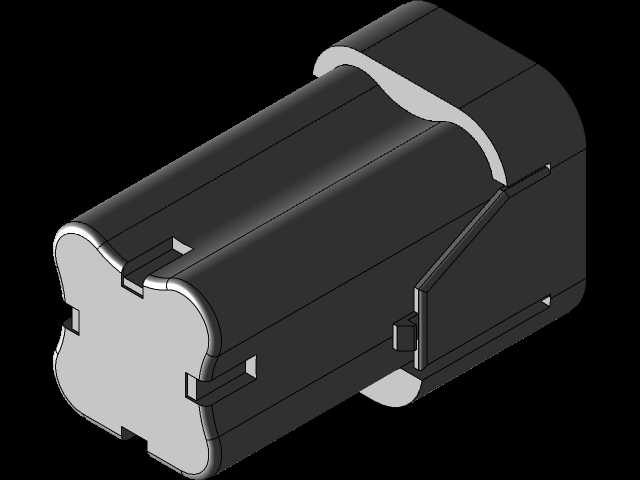

　　在现场标识、仓储条码喷印、户外管线标记这类需要移动作业的场景里，手持式喷墨打印机的供电稳定性直接决定了作业连续性，这款配套电池的结构设计完全围绕手持作业的实际工况展开。从实际使用场景来看，手持喷墨设备需要操作人员单手握持完成连续喷印，设备整体重量不能过高，同时电池不能在握持区域形成突兀的凸起，避免长时间操作带来的手部疲劳，因此这款电池采用了贴合设备手柄弧度的异形柱体结构，外壳曲面完全匹配打印机机身的握持轮廓，安装后与设备外壳齐平，没有突出的棱角，不会在握持时硌手。

　　从功能特性上看，这款电池作为设备的唯一供电来源，需要兼顾供电触点的可靠性与拆装的便捷性，电池端部的卡扣结构采用了对称式弹性卡扣设计，安装时对准设备仓体推入即可自动锁止，拆卸时按压卡扣两侧的解锁位就能直接拔出，不需要额外工具，适合户外作业时快速更换备电。电池端部的接触面做了内凹式的触点防护设计，触点周围的凸起筋位可以在电池跌落或者受到磕碰时先接触外力，避免供电触点变形导致接触不良，这一点在仓储、工地这类作业环境里尤为重要，毕竟现场作业时设备意外滑落的概率远高于桌面办公场景。

　　设计思路上，这款电池没有采用通用的圆柱电池包加外壳的方案，而是根据手持喷墨打印机的内部仓体空间做了完全的适配，仓体内部的不规则空间被完全利用，在有限的体积内尽可能提升电芯的容纳空间，同时在外壳的筋位设计上做了等距的加强筋分布，既保证了外壳的抗挤压强度，又不会因为壁厚不均导致注塑成型时出现缩痕。电池外壳的边角全部做了R角过渡，一方面是避免安装时刮伤设备仓体内壁的导电涂层，另一方面也能在电池意外掉落时分散冲击力，降低外壳开裂的风险。

　　从安装边界来看，电池的整体外形轮廓与设备仓体的配合间隙控制在0.2mm以内，既保证插拔顺畅，又不会在设备晃动时出现电池松动断电的情况，电池端部的定位凸台与仓体内的定位槽完全匹配，安装时只有对准方向才能推入，避免反插损坏供电触点。电池外壳上的导向筋沿插拔方向做了通长设计，插拔过程中可以起到导向作用，不会出现卡滞的情况，即使是戴着手套操作也能顺利完成电池拆装。另外考虑到手持喷墨设备可能在多尘、潮湿的户外环境使用，电池与仓体配合的接触面做了一圈密封槽，安装后可以配合仓体的密封胶条实现基础的防尘防泼溅能力，避免现场的粉尘、少量溅水进入电池触点区域引发短路故障。

　　在结构细节上，电池外壳的分型面设置在侧面非接触区域，避免分型面的飞边影响握持手感或者安装配合，卡扣的弹性臂厚度经过反复校核，既保证足够的锁止力，不会因为设备晃动出现松脱，又不会因为卡扣过硬导致拆卸时需要过大的按压力。电池的出线位置完全隐藏在安装接触面内部，安装后线材不会外露，避免作业过程中线材被勾挂拉扯导致损坏。整个电池的重心设计与设备握持重心重合，安装后不会出现设备头重脚轻或者尾部过重的情况，单手握持时的重量分布均匀，长时间作业的手部负荷更低。
