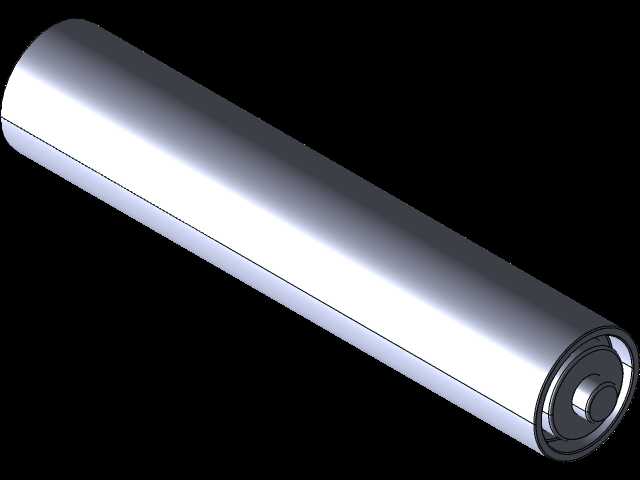

圆柱形单体电芯外观结构三维数模

　　在消费电子、小型储能、便携动力装置的结构开发环节，圆柱形单体电芯的三维数模是整机电结构匹配的核心基础件，很多初入结构设计的工程师容易忽略电芯的安装边界公差，导致后期打样时出现壳体卡滞、极耳对位偏差的问题，这个数模的建模逻辑完全贴合量产电芯的实际成型工艺，能直接导入整机装配体做干涉检查。

　　从实际应用场景来看，这类圆柱电芯广泛适配手持电动工具、便携数码产品、小型后备电源模组、儿童电动玩具等产品的结构设计，不同应用场景下对电芯的安装限位要求差异很大：手持电动工具类产品需要在电芯侧壁预留0.15-0.2mm的防震胶圈安装间隙，避免设备作业时的振动传递到电芯壳体造成外壳磨损；数码类便携产品则需要严格控制电芯端面的极柱突出高度，防止和主板上的元器件发生硬接触短路。这个数模在建模时就把这些常见的安装边界做了基准预留，圆柱主体的同轴度公差控制在0.03mm以内，和量产电芯的实际加工精度保持一致，不需要工程师再额外做公差修正。

　　从产品功能特性来看，这个数模完整还原了圆柱电芯的核心结构组成：金属外壳的卷绕容纳腔、端部的密封绝缘结构、中心的极柱输出端，每一处结构的尺寸比例都参照量产通用规格设定。外壳部分的壁厚按照0.25mm的常规冲压钢壳厚度建模，工程师在做电池仓结构设计时，可以直接基于这个外壳曲面做仓体的贴合面设计，不需要反复核对壳体壁厚的避让尺寸；端部的密封滚边结构做了简化但保留了关键的凸起轮廓，在做电池仓端盖的卡扣设计时，能准确模拟滚边和卡扣的配合间隙，避免出现卡扣卡接过松或者压到密封结构的问题。

　　设计思路上，这个数模没有做过度的细节冗余，去掉了电芯内部卷芯的复杂层状结构，只保留了结构设计需要用到的外部装配基准，一方面能降低装配体的文件运算负载，另一方面也避免了内部非装配结构干扰工程师的干涉判断。建模时以电芯的中心轴线为全局基准，所有径向尺寸都以该轴线为标注基准，轴向尺寸则以负极端面为安装基准面，和行业内通用的电芯尺寸标注规则完全匹配，工程师在出工程图时可以直接调取数模的基准标注，不需要重新建立基准坐标系。

　　外形尺寸与安装边界方面，数模的圆柱主体直径、总长度都参照通用量产圆柱电芯的规格设定，极柱的直径、突出高度也符合行业通用的连接尺寸要求：中心极柱的直径预留了焊盘或者弹片连接的操作空间，极柱周边的绝缘环宽度按照0.8mm的安全绝缘距离建模，工程师在设计电池接触弹片时，可以直接参考这个绝缘边界确定弹片的接触范围，避免弹片偏位接触到外壳造成短路。电芯的负极端面做了平整化处理，和电池仓负极弹簧的接触平面完全贴合，建模时特意把端面的平面度公差控制在0.02mm以内，模拟实际量产电芯的端面加工精度，能准确计算弹簧压缩后的接触压力，避免出现接触不良的问题。

　　很多工程师在做电池相关结构设计时，习惯用简化的圆柱体代替电芯数模，往往会忽略端部滚边、极柱突出、绝缘环这些细节结构，导致开模后才发现电池装不进去或者接触不良，这个数模把所有影响装配的外部细节都做了准确还原，能直接用于整机的装配仿真、跌落测试中的干涉检查，甚至可以直接用来做电池仓的模具型腔设计，减少反复修模的次数。在做电池模组的排列设计时，这个数模的基准轴线也能直接用来定位电芯之间的绝缘支架安装位置，相邻电芯之间的间隙按照0.5mm的常规绝缘距离预留，能快速完成多串多并电池组的排布设计，不需要逐个调整电芯的位置参数。
