台式线性直流稳压电源外壳结构

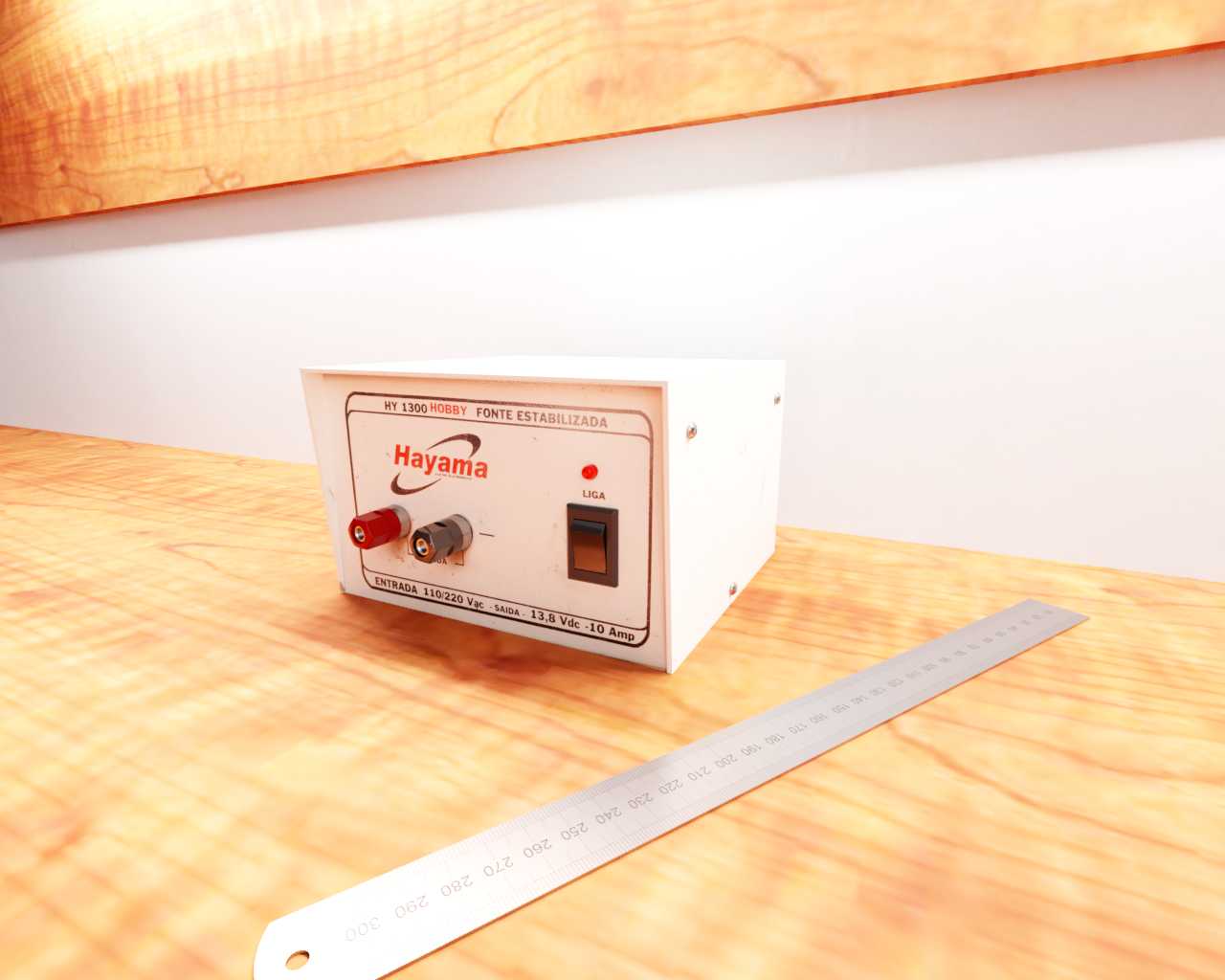

　　这款台式线性直流稳压电源的三维结构，完整还原了桌面级小功率供电设备的实体形态，可直接用于电子实验台配套设备建模、教学演示道具开发、小型供电设备结构参考等场景。从实际使用场景来看，这类设备常放置在电子维修工作台、学生实验操作台、小型电子研发工位上，为低压电路调试、元器件测试、小功率负载供电提供稳定的直流输出，外壳结构的设计直接决定了设备使用的便捷性与长期运行的可靠性。

　　从功能布局来看，前面板集成了所有用户交互部件：左侧设置红黑接线端子，红色对应正极输出、黑色对应负极输出，端子采用螺纹锁紧结构，可适配香蕉插头插接与裸导线压接两种接线方式，满足不同测试场景的接线需求；端子旁设置同轴输出接口，可适配带屏蔽的测试引线，降低小信号供电时的外界干扰；面板中部设置船型电源开关，开关采用嵌入式安装，凸起高度控制在8mm以内，避免日常操作时误碰触发断电；开关上方设置红色电源指示灯，指示灯透光面与面板齐平，设备通电时常亮提示工作状态，不会因为突出面板被磕碰损坏。面板上的标识采用丝印工艺预留位，清晰标注输出参数范围、极性标识与品牌区域，长期使用不会因为摩擦出现标识脱落。

　　外壳主体采用薄钢板折弯拼接结构，整体为长方体造型，边角做小圆弧过渡处理，没有尖锐棱角，避免日常搬运时划伤操作人员。外壳的安装边界充分考虑桌面放置的稳定性，底部四角预留橡胶脚垫安装位，脚垫高度5mm，既可以让外壳底部与桌面之间留出通风间隙，帮助内部线性变压器、整流电路散热，也可以增加设备与桌面的摩擦力，防止接线拉扯时设备移位。外壳侧面预留散热格栅开槽位置，开槽方向为垂直走向，既可以保证空气对流散热，也能避免金属碎屑、液体从侧面溅入设备内部造成电路短路。

　　从设计思路来看，整个结构优先考虑桌面使用的人机交互合理性：所有操作部件都布置在前面板高度的中间区域，操作人员坐在工位上无需起身、无需大幅度抬手就能完成接线、开关操作、状态查看；接线端子的间距设置为20mm，正负极之间留有足够的安全间隙，即使接插大尺寸香蕉插头也不会出现相邻端子干涉，同时避免接线时正负极误碰造成短路。外壳的拼接结构采用自攻螺丝连接，侧边与底板的连接螺丝全部隐藏在脚垫内侧，外观面没有裸露的螺丝头，整体外观整洁，同时也方便后期拆开外壳进行内部元件检修、更换保险丝等维护操作。

　　尺寸设计上，整体宽度控制在150mm、深度120mm、高度80mm，属于小型桌面设备的常规尺寸，不会占用过多工作台面空间，内部腔体的尺寸刚好适配小功率线性变压器、整流滤波电路板、稳压模块的安装，腔体内部预留20mm的走线空间，方便内部导线排布，避免导线挤压到元件引脚造成绝缘破损。后面板预留电源输入插座、保险丝座的安装位，输入插座采用品字尾通用接口，可适配标准的台式机电源线，通用性强，无需定制特殊供电线缆；保险丝座采用旋钮式结构，更换保险丝时无需拆开整个外壳，直接从外部拧开即可更换，提升维护效率。

　　结构细节上，前面板与外壳主体采用卡扣加螺丝的双重固定方式，面板与壳体的拼接缝隙控制在0.5mm以内，既保证装配精度，也能避免灰尘从缝隙进入设备内部。所有开孔的边缘都做翻边处理，去除毛刺，避免装配时划伤导线绝缘层，也防止操作人员拆装时被锐边割伤。内部预留变压器安装固定孔位，孔位匹配常见的30W-50W线性变压器安装尺寸，可直接固定变压器，避免设备移动时变压器移位拉扯内部接线。输出端子的安装位置做了加厚衬板设计，因为接线时经常需要拉扯导线，加厚衬板可以提升端子的固定强度，避免长期受力导致端子松动、接触不良。
