伊顿带底座负荷隔离开关结构设计

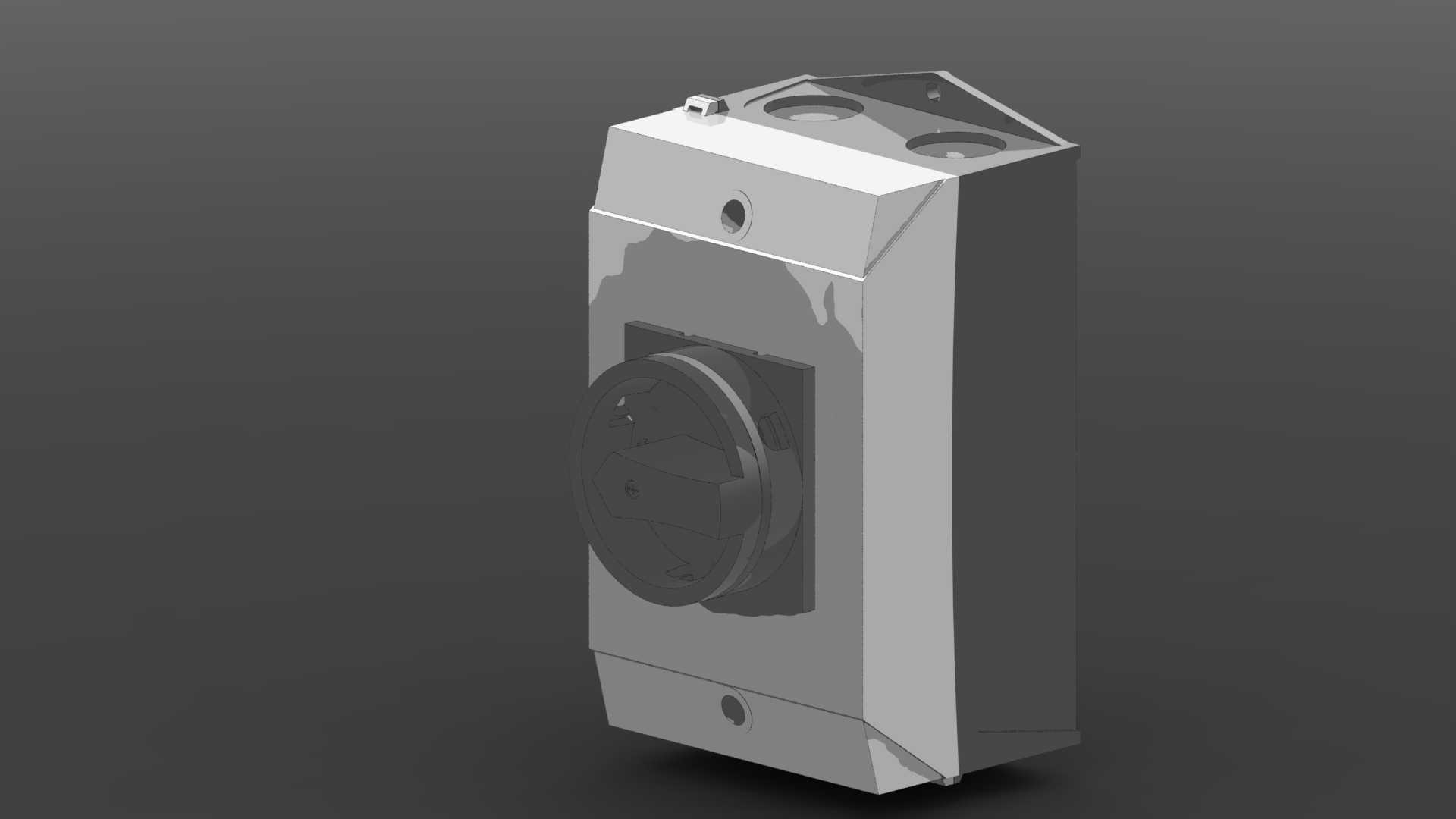

　　在低压配电系统的终端回路、小型设备动力进线端，这类带安装底座的隔离开关承担着带载分断、明显断点隔离的核心作用，常见于车间小型动力柜、设备旁就地操作箱、商用建筑配电支路等场景，运维人员可直接在设备侧完成断电操作，无需往返上级配电柜，大幅提升检修作业的安全冗余与操作效率。从结构设计逻辑来看，这款开关采用一体式底座集成设计，将操作机构、触头腔体、接线端子全部整合在封闭的绝缘外壳内，避免了分体式安装带来的防护等级不足、接线错位风险，外壳采用耐冲击阻燃绝缘材质，可在多尘、轻度潮湿的工业环境下稳定使用，无需额外加装防护外罩。

　　操作旋钮突出于壳体正面，采用大直径防滑设计，操作人员佩戴劳保手套也可顺畅完成分合闸操作，旋钮自带分合状态指示标识，可直观判断触头通断位置，避免误判带来的安全隐患。壳体侧面预留的安装孔位适配标准导轨安装与螺钉固定两种方式，可根据安装场景灵活选择，接线端子采用压线框结构，适配不同线径的铜芯导线，端子处设置防触电挡板，仅在接线时可触及带电部位，日常运行时完全封闭，降低误触风险。

　　从安装边界来看，整体壳体采用紧凑的长方体构型，边角做圆弧过渡处理，不会在安装柜体内形成尖锐突出，深度方向尺寸控制合理，适配深度较浅的壁挂式操作箱安装需求，进出线孔位分别设置在壳体上下两端，对应上进下出的常规接线习惯，孔位自带密封胶圈，可在穿线后完成密封，提升整体防护性能。触头系统采用速通速断结构，操作时依靠内部弹簧储能机构完成触头的快速闭合与分断，不受操作人员操作速度影响，可有效减少分合闸时的电弧烧蚀，延长触头使用寿命，同时底座内部设置机械联锁结构，在开关处于合闸状态时无法打开外壳盖板，从机械结构上避免带电开盖的违规操作风险。

　　在三维建模过程中，重点还原了操作旋钮的转动行程、触头的分合位置关系、安装孔位的精确坐标，以及壳体各拼接面的配合公差，确保模型可直接用于配电箱体的开孔设计、安装干涉检查，也可作为低压电器选型阶段的空间占位参考，帮助结构设计人员提前完成柜内布局规划，避免后期安装时出现部件干涉、操作空间不足的问题。不同于裸露式的刀开关，这款集成底座的隔离开关将所有带电部件完全封闭在绝缘壳体内，即使在人员容易触及的位置安装，也能满足低压配电的安全防护要求，正面操作的布局无需打开箱门即可完成分断操作，在设备应急断电场景下可大幅缩短操作时间，降低故障扩大的风险。壳体表面的加强筋设计既提升了外壳的结构强度，避免安装紧固时壳体变形，也在外观上形成规整的视觉效果，适配工业设备的统一设计风格，操作旋钮的位置居中设置，操作时受力均匀，不会因偏载导致内部机构卡滞。
