磷酸铁锂方形储能电芯单体结构

　　这款方形磷酸铁锂电芯结构，是当前储能电站、户用储能系统、低速电动车动力包、通信基站后备电源领域应用占比极高的单体储能单元，建模过程完全参照量产电芯的实际结构边界还原，没有做艺术化简化处理，能直接用于PACK层级的装配干涉校验、模组结构设计仿真。从实际工程应用场景来看，这类方形铝壳电芯相比圆柱电芯，成组时的空间利用率能提升15%以上，单体容量跨度覆盖50Ah到280Ah区间，适配从便携储能到大型电网侧储能的不同装机需求，尤其在对循环寿命要求较高的工商业储能场景中，磷酸铁锂体系的电芯循环次数普遍能达到3000次以上，方形结构的散热面规整，更易搭建液冷、风冷的散热通道，降低整包的热管理设计难度。

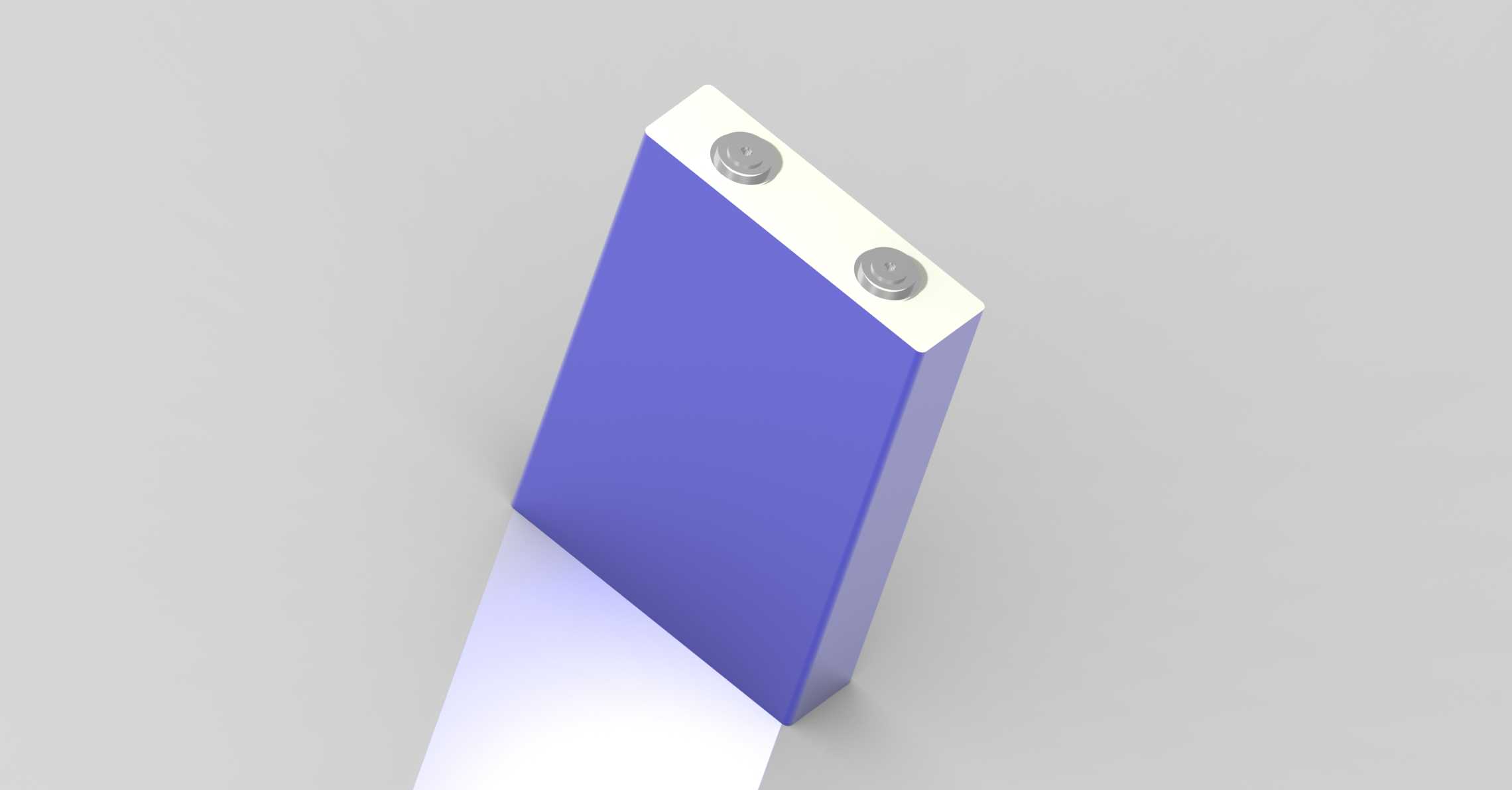

　　设计思路上，模型完全还原了电芯的硬壳封装结构，主体壳体采用冲压成型的铝壳结构，壁厚控制在0.6mm到0.8mm区间，既保证壳体的结构强度，在成组堆叠时能承受一定的侧向挤压力，又尽可能降低壳体本身的重量占比，提升单体的能量密度。顶部的盖板结构做了精准还原，两个极柱分别对应正负极，极柱的凸起高度、安装孔位尺寸都参照量产标准设计，极柱周边的绝缘密封结构也做了细节体现，避免在后续模组装配仿真中出现极柱与汇流排干涉、绝缘间隙不足的问题。盖板与壳体的焊接边位置预留了标准的焊接工艺余量，能直接用于焊接工装的定位设计，不需要二次调整模型边界。

　　外形尺寸与安装边界方面，这款电芯的长宽高比例参照主流大方形储能电芯的尺寸比例设计，厚度方向的尺寸公差控制在±0.2mm，满足自动化产线的堆叠装配精度要求，电芯侧面的大平面为散热接触面，表面平面度控制在0.1mm以内，保证与散热板、导热垫的贴合面积，降低接触热阻。底部的平面为安装定位基准面，没有多余的凸起结构，能直接适配模组内的电芯定位槽，不需要额外增加转接固定件。顶部极柱的中心距严格按照通用汇流排的开孔间距设计，在做不同容量的模组拓展时，能直接复用标准件库内的汇流排、绝缘盖板等零件，减少新零件的开模成本。

　　从功能特性来看，模型还原的电芯结构，充分考虑了成组后的受力情况，壳体的棱边做了R0.5的圆角处理，避免堆叠时棱边应力集中刺破绝缘膜，电芯外部预留的蓝膜包裹空间也在模型中做了间隙体现，绝缘膜的厚度按照0.15mm的常规值预留，在整包的绝缘安全校验中，能准确计算电芯与壳体、电芯与电芯之间的绝缘间隙，避免出现安全距离不足的设计缺陷。注液孔、防爆阀的位置也在盖板模型上做了准确还原，防爆阀的开启压力方向朝上，在做热失控仿真时，能准确模拟泄压方向，指导模组上层的防火隔热结构设计，避免热失控时高温喷发物影响相邻电芯。

　　在实际建模过程中，特意规避了很多非量产概念模型的常见问题，比如极柱的突出高度没有做夸张处理，完全符合自动化焊接的作业空间要求，汇流排焊接时焊枪的操作空间在模型周边预留充足，不会出现结构干涉。电芯的重量分布也按照实际电芯的密度做了质心位置还原，在做模组的吊装、振动仿真时，能得到更贴近实际工况的计算结果，不需要额外调整质量参数。对于结构设计从业者来说，这个模型可以直接作为PACK设计的基础单体，不需要重新测绘电芯尺寸，能大幅缩短储能模组、动力电池包的前期设计周期，尤其是在做方案阶段的空间排布时，精准的外形边界能避免后期方案调整时出现整体尺寸超差的问题。
