抗冲击便携移动电源外壳结构设计

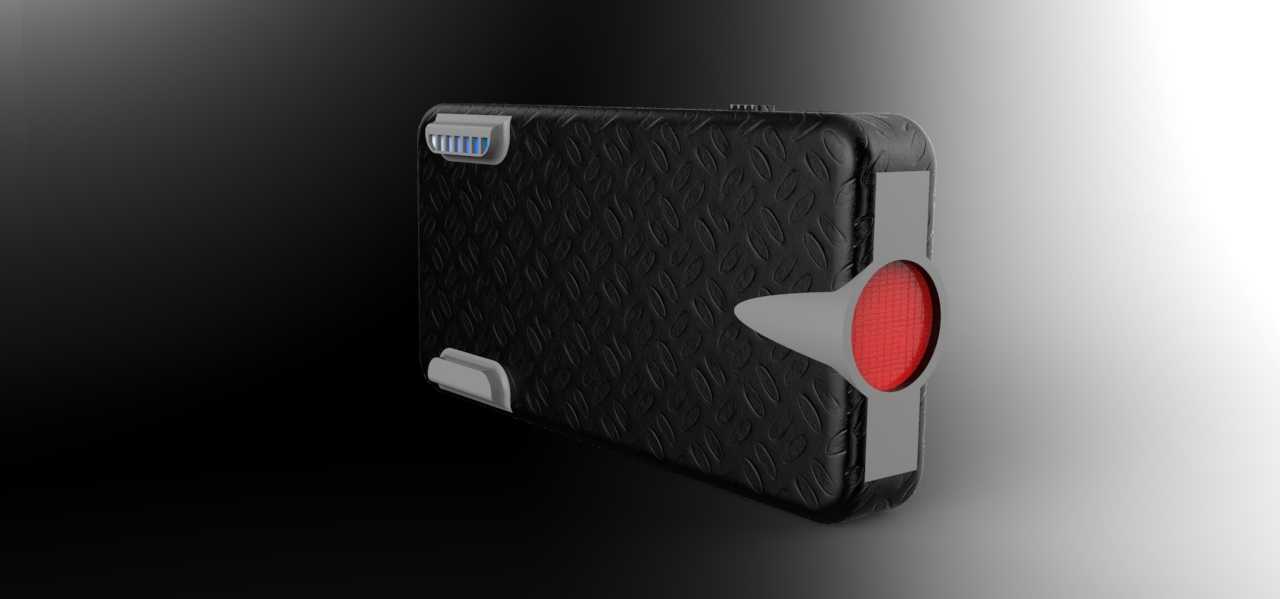

　　这款抗重力电池外壳的设计，最初是面向户外作业便携储能设备的防护需求展开的，在野外勘测、应急抢修、户外直播这类场景里，移动电源经常会遇到磕碰、挤压、甚至从桌面高度跌落的情况，普通光面塑料壳体很容易出现边角开裂、接口错位的问题，因此整个壳体的结构设计从一开始就把抗形变能力放在了首位。

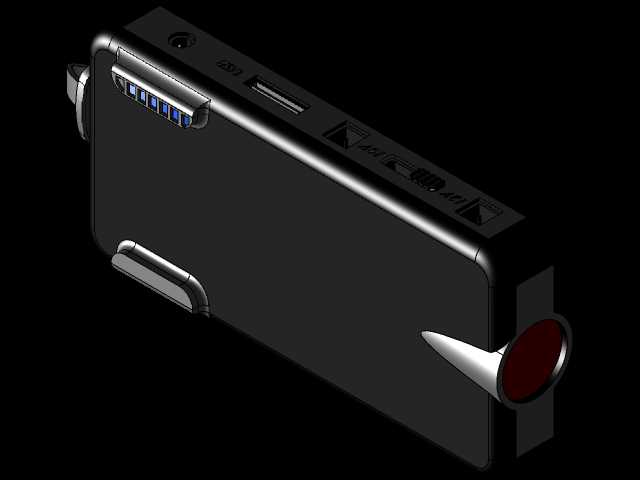

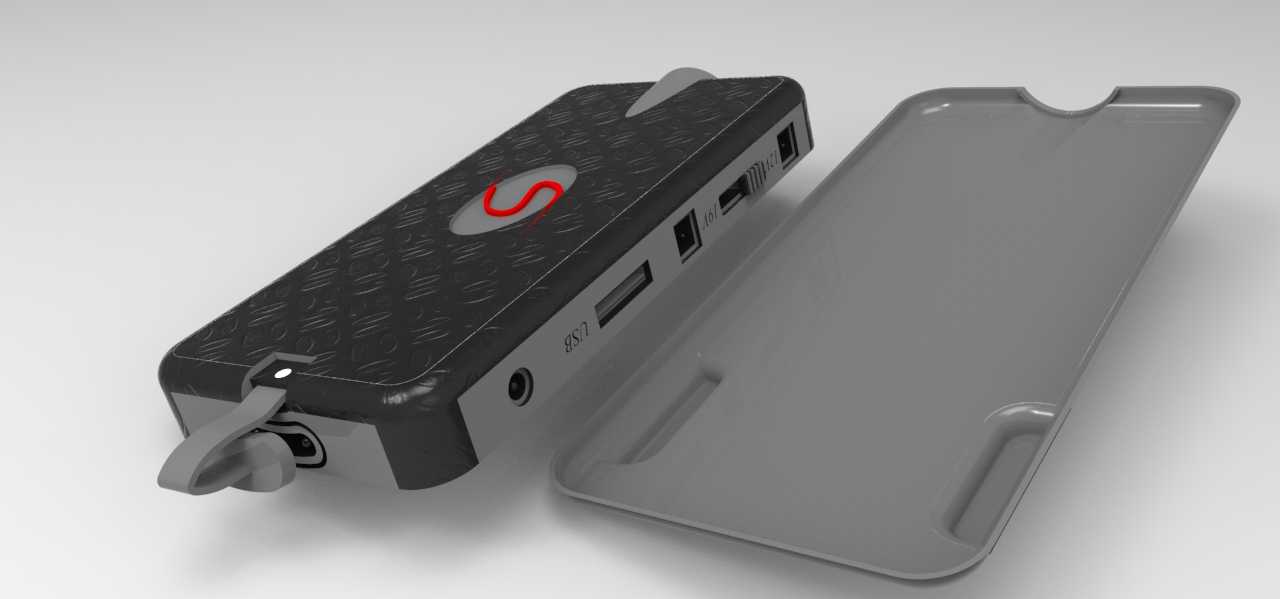

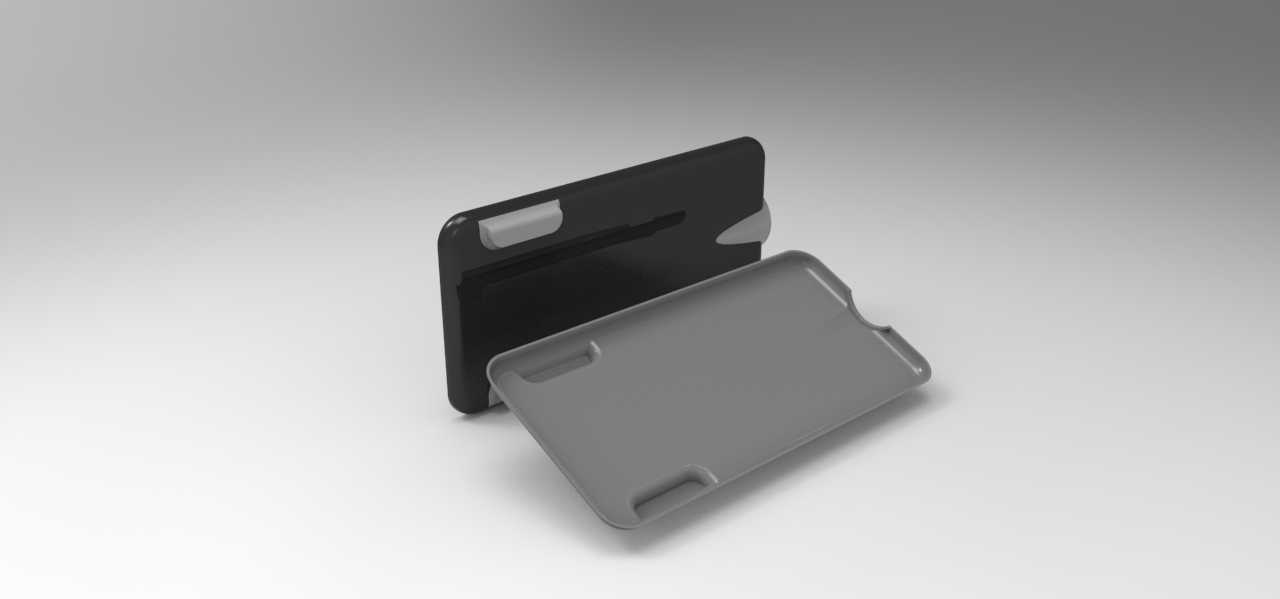

　　从结构拆分来看，整个壳体采用上下分件的组装逻辑，下壳体作为核心承载基体，预留了电芯仓、PCB控制板安装位、USB输出接口、充电输入接口以及电量显示窗的安装槽位，所有接口的开孔边缘都做了1.2mm的加厚翻边处理，避免插拔线材时接口受力直接传导到壳体壁导致开裂。上壳体作为防护盖，内圈设置了连续的定位止口，和下壳体装配时可以实现0.3mm以内的配合间隙，既可以阻挡日常使用中的灰尘、泼溅水进入壳体内部，也能在壳体受到侧向挤压时分散受力，避免上下壳体错位脱开。

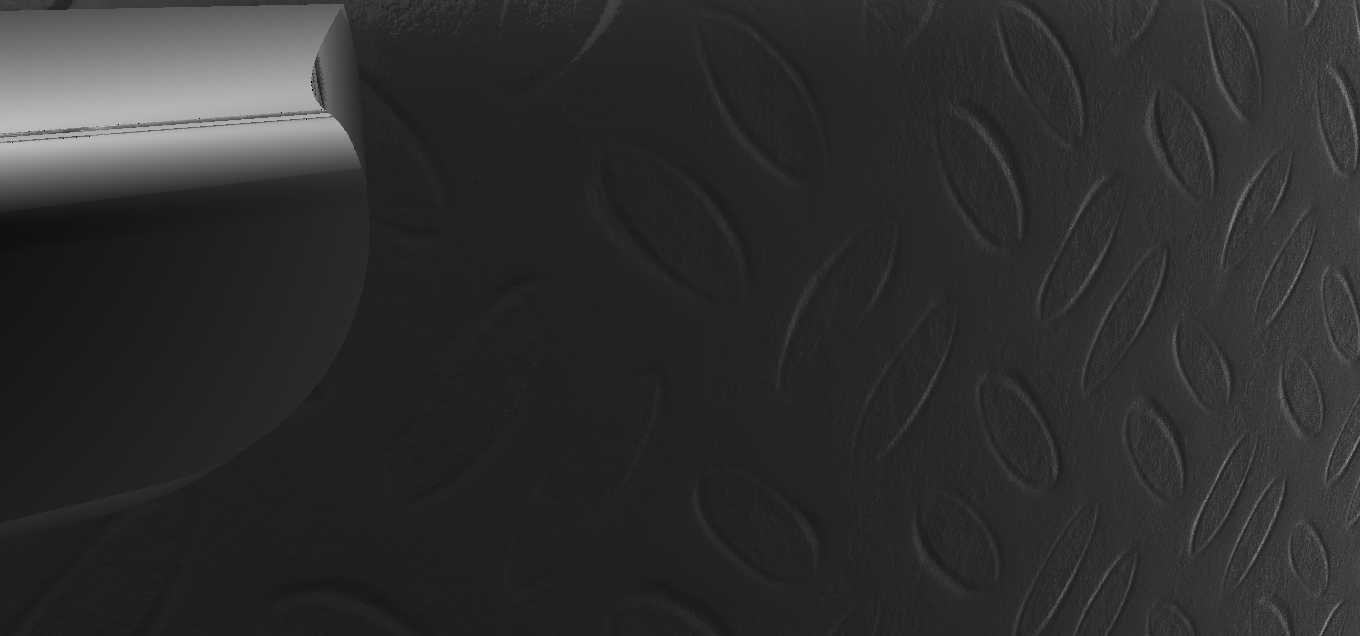

　　表面的菱形防滑压纹并不是单纯的装饰设计，一方面是增加手持时的摩擦力，减少手滑跌落的概率，另一方面这种连续的凹凸纹理可以在壳体受到正面冲击时起到类似加强筋的作用，分散冲击应力，避免平面壳体受冲击后出现大面积凹陷。边角位置做了R8的圆弧过渡，同时在两个对角位置设置了凸起的缓冲垫安装位，装配橡胶缓冲垫之后，跌落时边角先接触受力面，缓冲垫可以吸收60%以上的冲击能量，避免硬接触导致的壳体开裂。

　　组装方式上预留了两种工艺选项，批量量产时可以采用超声波焊接或者结构胶粘接的方式实现上下壳体的永久固定，密封性能更好，防护等级可以达到IP54，适合在高湿度、多粉尘的户外场景使用；如果是面向需要后期维护电芯、更换控制板的应用场景，也可以在壳体内部预留卡扣安装位，通过周边均匀分布的8个内扣位实现免胶组装，拆卸时只需要用专用撬片沿缝隙逐步脱扣即可，不会损伤壳体结构。

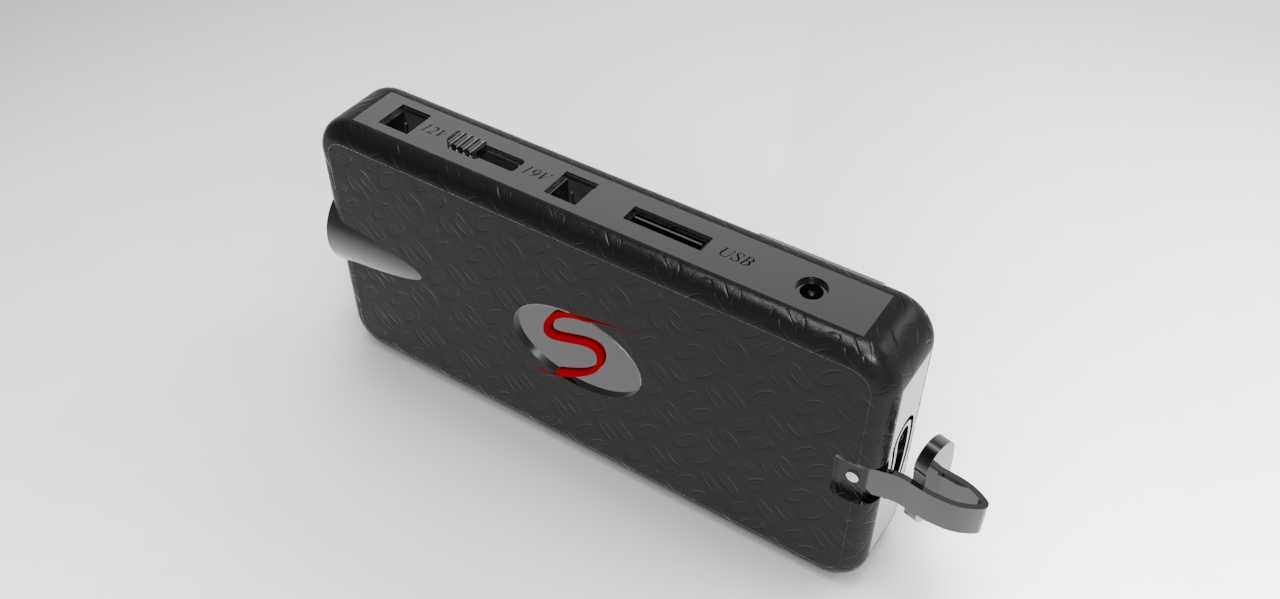

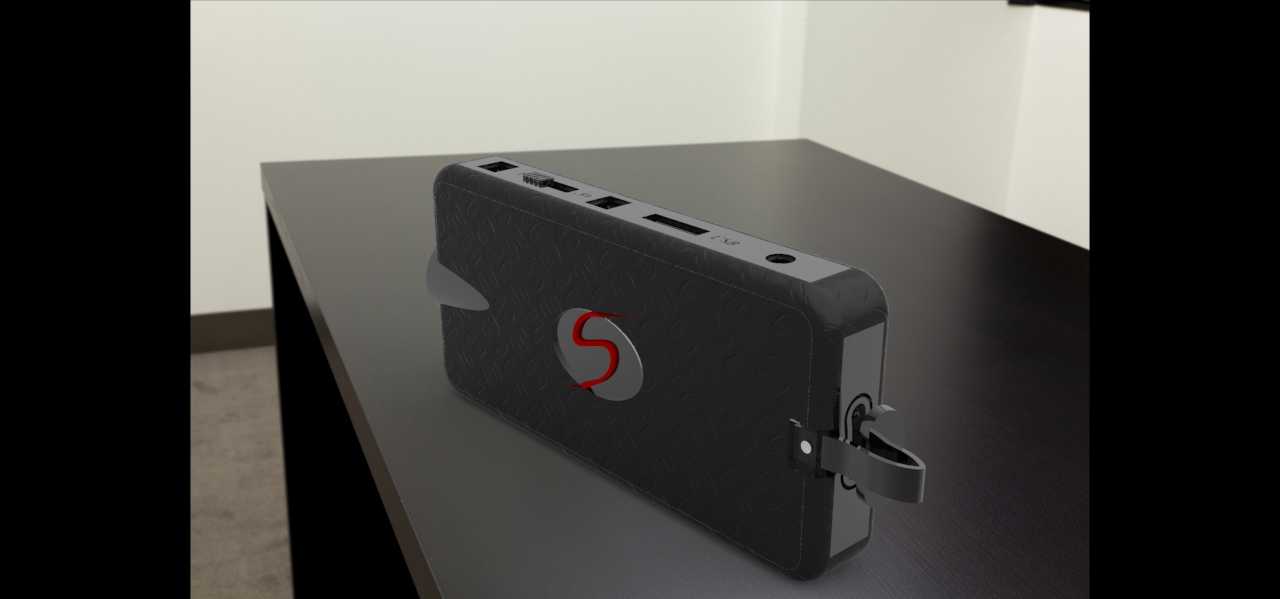

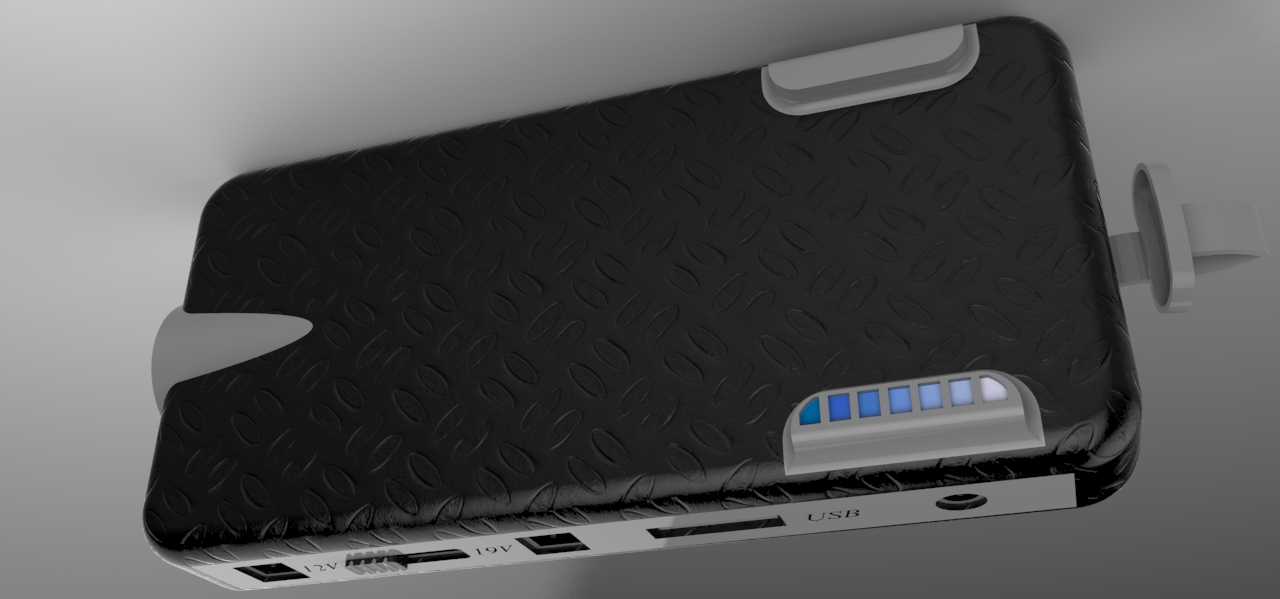

　　尺寸边界上，这款壳体的长宽尺寸适配10000mAh容量的聚合物锂电芯安装，整体厚度控制在16mm以内，边角的圆弧过渡也兼顾了口袋携带的便利性，不会有尖锐棱角硌伤衣物或者皮肤。侧面的电量显示窗采用内凹式设计，透明视窗装配后比壳体表面低0.5mm，避免放置时摩擦刮花视窗表面，影响电量查看效果。USB接口的位置设置在壳体的短边侧，和壳体端面齐平，不会因为接口突出导致放置时不稳，同时接口周边的加厚结构可以承受50N的侧向插拔力，满足长期频繁插拔的使用需求。

　　在注塑工艺的适配性上，整个壳体的壁厚控制在1.8mm-2.2mm之间，没有出现壁厚突变的结构，避免注塑成型时出现缩痕、气泡等缺陷，所有内部的加强筋厚度都控制在壁厚的0.6倍以内，防止筋位背面出现缩印影响外观。壳体上的所有卡扣、定位柱都做了拔模斜度处理，脱模角度不小于1.5度，不需要复杂的抽芯结构就可以实现注塑量产，有效降低了模具开发成本和单件生产的周期。
