IEK AD12差动断路器结构三维建模

　　在低压配电系统的终端保护环节，差动断路器是承担漏电故障、过载及短路工况下快速分断回路的核心元件，这款IEK AD12差动断路器的三维建模，完全参照实物的装配关系与安装边界完成，可直接用于配电箱排布仿真、电气柜装配干涉检查、终端配电方案的可视化展示等场景。从实际工程应用来看，这类差动断路器多用于民用建筑分户配电、小型工业设备末端回路、临时施工用电箱的出线侧保护，当回路中出现相线与中性线电流差值超过动作阈值时，机构会在极短时间内脱扣分断，避免人身触电与线路过热起火风险，相比普通微型断路器，它额外集成了零序电流检测模块，因此整体外形在常规微断的基础上，向出线侧延伸了检测组件的安装空间。建模过程中优先还原了产品的安装配合特征：底部的标准导轨卡扣结构完全匹配TH35-7.5型DIN安装导轨，卡扣的弹性让位尺寸、卡接后的定位凸台高度都按照实物公差做了还原，在做整柜装配仿真时，可以直接卡入导轨模型，不需要额外调整配合约束；进线端与出线端的接线端子孔位深度、压线螺丝的顶部操作空间都做了精确复刻，模拟接线作业时，可以直观判断端子与柜内走线槽、相邻元件的安全间隙，避免实际装配时出现压线工具操作空间不足、线缆弯折半径不够的问题。

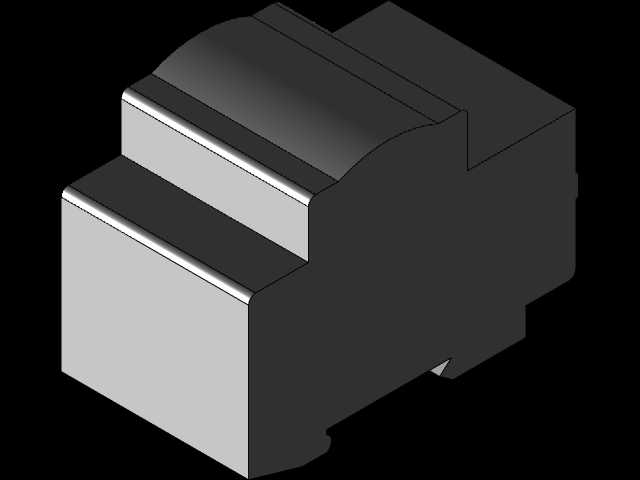

　　外形结构上，这款断路器采用两级阶梯式的上盖设计，靠前的阶梯区域是操作手柄的活动行程空间，手柄的摆动角度、分合闸位置的定位卡点都在模型中做了体现，靠后的弧形凸起区域是内部零序互感器、脱扣线圈的容纳腔，建模时没有做简化的直角处理，完全还原了弧面的过渡曲率，在做产品渲染、配电方案演示时，能准确呈现实物的视觉特征；侧面的拼装定位槽与定位凸台也做了完整建模，当多台断路器并排拼装时，可以通过这个结构实现相邻元件的无间隙定位，模拟多回路配电箱的元件排布时，能准确计算整排元件的总宽度，预留合适的柜内安装空间。

　　从设计逻辑来看，这类差动断路器的外形尺寸严格遵循低压终端电器的模数化设计规范，单极模数宽度对应标准的18mm模数单元，这款AD12作为带漏电保护的两极款，整体宽度对应两个模数单元，高度方向的尺寸匹配常规微断的安装高度，能和同系列的普通断路器、隔离开关实现通用安装，不需要调整导轨的安装位置或者柜内的进出线空间；模型中所有的外部棱边都做了和实物一致的圆角处理，没有尖锐的直角特征，既还原了塑料外壳的注塑工艺特征，也能在仿真装配时避免出现无意义的线接触干涉判断。

　　在实际的结构选型工作中，这类精确的三维模型可以帮助工程师提前完成柜内排布的空间校验：比如在做小型户外配电箱的设计时，可以把断路器模型导入装配体，和箱内的汇流排、进线端子、漏电试验按钮的操作空间做干涉检查，提前判断箱盖合上之后，操作手柄的突出高度会不会和箱盖的操作窗口产生干涉，接线端子的位置能不能匹配汇流排的齿位，不需要等到实物试装才发现尺寸匹配问题；同时在做配电系统的三维可视化交底时，这个模型可以直接接入BIM系统的电气族库，直观展示终端保护元件的安装位置与外观特征，方便施工人员快速理解配电回路的配置方案。建模时对内部结构做了合理的外部特征还原，没有过度拆解内部的细小零件，保留了外壳的所有装配特征、标识区域的平整面，后续如果需要做产品的标识贴图、定制化改型设计，可以直接在对应的平整面上添加丝印标识或者修改局部结构，不需要重新构建基础外形；底部的散热槽结构也按照实物的开槽宽度、深度做了还原，在做柜内热流仿真时，可以准确模拟断路器工作时的散热通道走向，评估密闭箱体内的元件温升情况。
