EFD42型8+8引脚贴片式电源变压器结构

　　在开关电源、工业控制板卡、小功率供电模块的设计选型中，EFD型扁平变压器一直是板载供电方案里的常用选型，这类磁芯结构的变压器天生适配扁平化安装场景，能在有限的板卡高度空间内完成电能隔离、电压变换的核心功能，这款8+8引脚的EFD42结构变压器，就是针对中小功率隔离电源场景做的结构设计。从实际应用场景来看，这类变压器常出现在工业PLC供电模块、伺服驱动辅助电源、消费类电子适配器、通信设备板载供电回路里，承担原副边电气隔离、不同电压等级匹配、阻抗匹配的作用，相比传统立式绕制的变压器，扁平EFD结构的磁芯窗口利用率更适配多层平绕或者分段绕制的绕组工艺，能在相同功率等级下把整机的安装高度压到更低，适配现在板卡设备越来越薄的结构设计趋势。

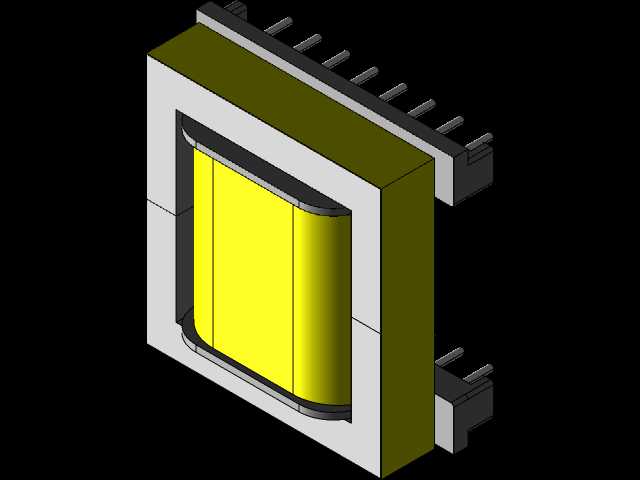

　　从结构设计思路来看，这款模型完整还原了EFD42磁芯的装配逻辑：磁芯采用E型配对结构，中柱开气隙适配反激拓扑的储能需求，两侧边柱形成闭合磁路减少漏磁，绕组部分采用骨架承载的结构，骨架上预留的8+8直插引脚对应原副边的绕组出线，引脚排布严格按照PCB焊盘的通用间距设计，安装时引脚直接穿过PCB板焊接固定，不需要额外的固定结构件，能减少装配工序。磁芯和骨架的配合公差在建模时做了合理预留，模拟实际生产中磁芯组装、浸漆、包胶后的装配间隙，不会出现结构干涉的问题，绕组部分的外形还原了实际绕制后的包胶轮廓，能直观看到成品的最大外形边界，方便结构工程师在做板卡布局时预留足够的安全间隙，避免和周边的电容、散热片、结构件出现空间冲突。

　　从安装边界和尺寸适配的角度来说，EFD42规格的磁芯对应固定的磁芯中柱直径、窗口宽度、整体安装高度，这款模型的引脚间距、本体长宽、引脚伸出长度都符合行业通用的EFD42 8+8引脚变压器的封装尺寸，在做PCB Layout时可以直接参考模型的占位尺寸绘制封装焊盘，不需要额外核对实物尺寸。实际选型时，这类结构的变压器通常能覆盖10W到30W左右的功率等级，原副边的爬电距离通过骨架的挡墙结构做了隔离，满足安规认证里的电气间隙要求，模型里也还原了骨架上的挡墙结构，能直观看到原副边绕组之间的隔离距离，方便安规设计时做距离校验。

　　很多结构工程师在做板卡设计时，经常会忽略变压器的实际外形轮廓，只按照 datasheet 上的长宽高预留空间，实际生产中因为绕组绕制公差、包胶厚度、磁芯组装公差导致变压器和周边结构干涉，这款三维模型完整还原了成品的最大外轮廓，包括引脚的倒角、磁芯的合模线位置、骨架的定位卡扣结构，在做整机结构干涉检查时能直接导入装配体使用，不需要再对模型做二次修整。另外从绕组排布的逻辑来看，8+8的引脚排布把原边和副边的引脚分置在骨架两侧，能减少原副边之间的耦合干扰，降低EMI调试的难度，模型里的引脚位置和实际量产产品的引脚定义排布一致，硬件工程师在做原理图引脚对应时也能参考结构位置做布线优化，减少原副边走线交叉的问题。

　　在做电源模块的结构堆叠时，这类扁平变压器的安装高度直接决定了电源模块的整体厚度，模型里的磁芯顶部到引脚底部的高度尺寸符合常规量产产品的尺寸范围，结构工程师可以直接用这个高度尺寸做壳体的内部空间预留，不需要额外打样验证空间。磁芯外侧的包胶层在模型里也做了厚度还原，模拟实际生产中使用马拉胶带包裹磁芯后的外形，避免预留的包胶空间不足导致装配问题。另外骨架底部的定位凸台结构也在模型里做了体现，这个凸台在焊接时能卡在PCB的定位孔里，避免波峰焊时变压器出现偏移、浮高的问题，建模时还原这个细节，能让PCB设计时的定位孔位置和尺寸匹配更准确，减少生产中的焊接不良问题。
