双珠COB封装LED光源PCB板结构

　　这款双珠COB封装LED光源PCB板，核心适配3.7V锂离子电池供电的太阳能照明场景，在户外便携照明、小型太阳能庭院灯、应急指示光源、离网式低功耗照明设备中有着明确的应用定位。从实际使用需求出发，这类小功率光源不需要复杂的驱动电路冗余设计，PCB基板本身承担了电路承载、光源固定、散热传导三重作用，板体采用窄长条形布局，宽度控制在极小的尺寸范围内，能够嵌入到直径15mm以内的管状灯壳、窄边灯槽结构中，不会占用过多的灯具内部安装空间，适配各类紧凑型照明产品的结构设计需求。

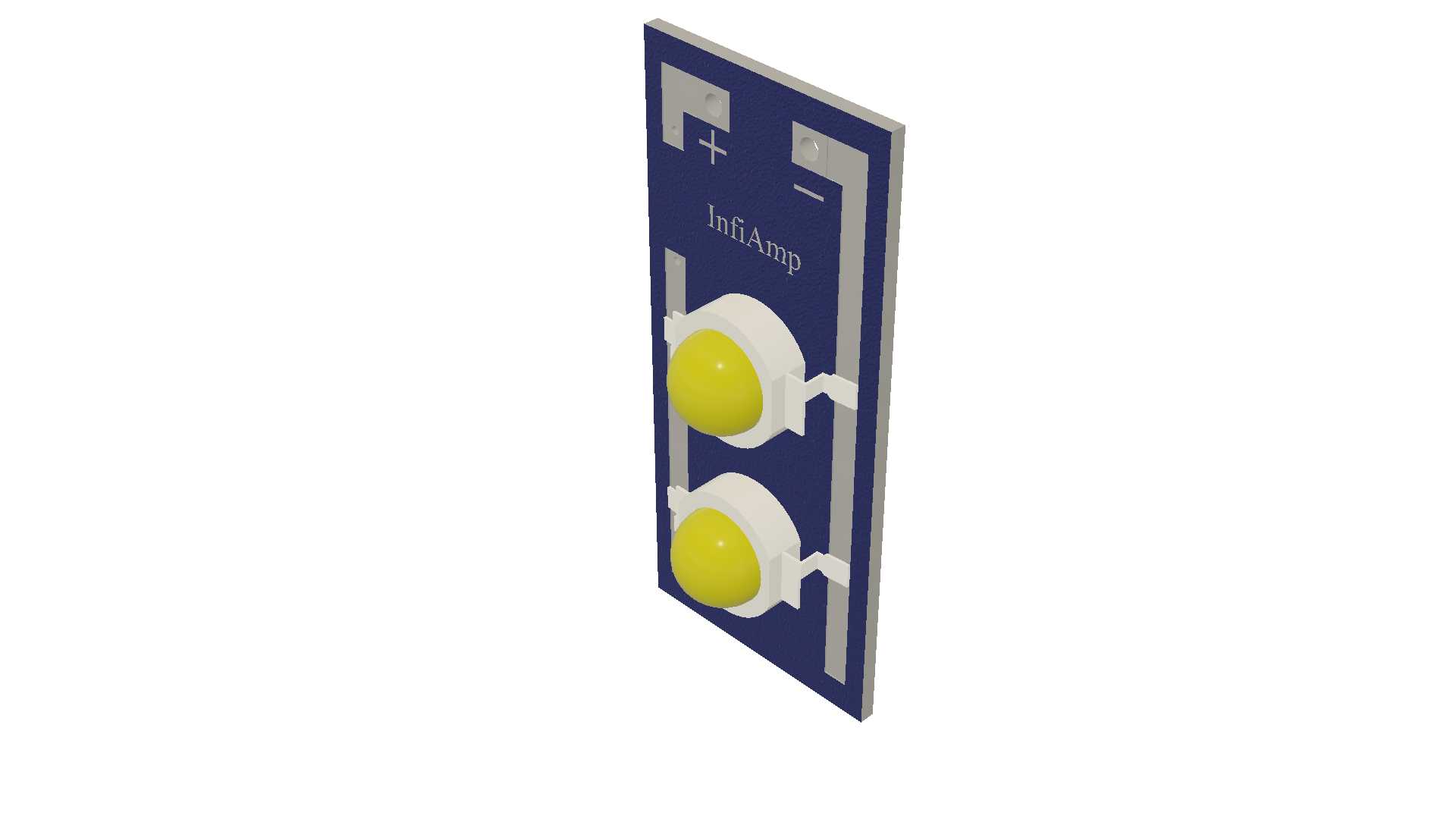

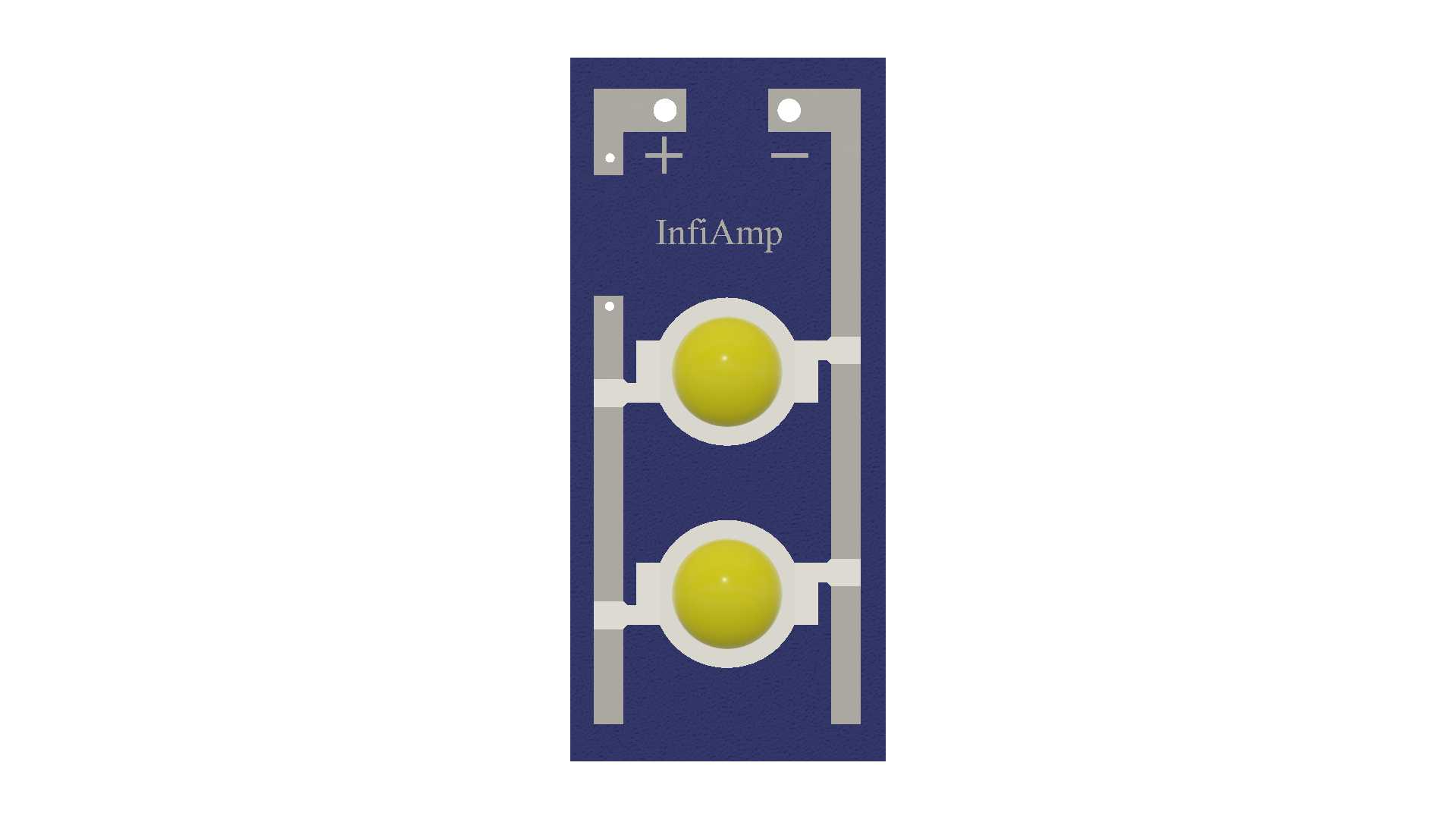

　　板上集成的两颗COB LED灯珠采用纵向等距排布，引脚直接焊接在PCB预留的焊盘上，不需要额外的转接固定件，减少了装配环节的零件数量，也降低了接触不良的故障概率。PCB板上端预留了正负极标识区域，清晰标注输入极性，避免生产装配环节出现反接烧损的问题，标识区域旁预留了焊线位，既可以直接焊接导线连接供电端，也可以插接对应规格的接插件，适配不同生产工艺的装配需求。基板选用常规FR-4材质，厚度适配常规波峰焊、回流焊工艺要求，表面阻焊层采用深色设计，既可以减少光源点亮时的基板反光，提升出光效率，也能在户外使用场景下降低紫外线老化速度，延长基板使用寿命。

　　从设计思路上看，这款PCB板没有做多余的功能拓展，完全围绕2W功率的输出需求做线路布局，铜箔走线宽度经过载流核算，能够满足3V电压下近700mA的持续载流需求，不会出现长期工作时走线过热的问题。两颗灯珠的排布位置经过出光角度核算，纵向间距控制在合理范围，搭配常规透光罩时能够形成均匀的照射光斑，不会出现明显的灯珠暗影，不需要额外增加匀光结构就能满足基础照明的配光要求。板体边缘做了圆角处理，避免装配时割伤导线绝缘层，也能减少插入灯壳时的卡滞问题，安装时既可以采用背胶粘贴固定，也可以通过板体两端预留的固定位用螺丝锁附，适配不同的灯具固定结构。

　　在实际选型使用中，这款光源板不需要额外配置恒流驱动元件，直接匹配3.7V锂电池的输出电压范围，配合小型太阳能充放电控制板就能组成完整的离网照明单元，整体电路结构简单，故障点少，非常适合大批量生产的低成本太阳能照明产品。板体的整体长度经过优化，能够适配常见的小型圆柱型灯壳内部安装空间，不需要对现有成熟灯壳结构开模修改就能直接替换使用，大幅降低了产品开发的周期与成本。散热方面，PCB基板背面可以直接贴合灯壳的金属内壁，将灯珠工作时产生的热量通过灯壳传导散发，在2W额定功率下长期工作，基板温度能够控制在合理范围内，不会出现灯珠光衰过快的问题，满足户外照明产品长期使用的寿命要求。

　　针对太阳能应用场景的低功耗需求，这款光源板的线路设计尽可能减少了不必要的线损，正负极走线采用最短路径布局，降低了线路本身的功率损耗，提升了锂电池电能的利用效率，在同等电池容量下能够获得更长的连续照明时长。灯珠选用3V额定电压的COB封装器件，单颗功率1W，两颗并联工作，总功率稳定在2W，光效能够满足小范围照明的亮度需求，既可以作为单独的照明光源使用，也可以多块组合拼接成更大功率的照明模组，适配不同亮度等级的产品需求。板体上没有设置多余的电子元件安装位，避免了生产过程中误装元件带来的成本浪费，也减少了元件失效带来的产品故障概率，整体设计完全围绕实用、可靠、易装配的核心需求展开，没有冗余的设计元素，非常适合规模化量产的民用照明产品使用。
