直插式多引脚电源变压器结构设计

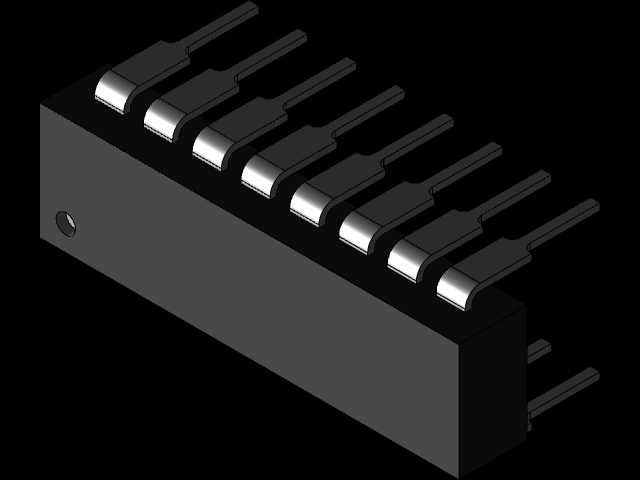

　　在低压小功率电源转换的电路设计场景里，这类直插式多引脚变压器是板载电源模块的核心电磁转换部件，常见于消费类电子控制板、小型工业测控终端、嵌入式设备的电源输入回路中，承担着交流电压变换、初次级电气隔离的核心作用，区别于贴片类磁元件，它的直插引脚结构能在波峰焊工序中获得更可靠的焊点强度，适配有一定抗振动要求的板卡安装场景。从结构设计逻辑来看，这款变压器采用卧式塑封骨架搭配多引脚直出的布局，骨架的黑色绝缘本体既承担了绕组的承载功能，也为初次级绕组提供了基础的绝缘隔离屏障，引脚采用平直冲压成型的铜质插针，表面做镀锡处理，插针的排布间距严格对应PCB板上的焊盘孔位设计，相邻引脚之间的爬电距离满足低压电气设备的绝缘安全要求，避免高压侧与低压侧引脚之间出现沿面放电风险。

　　实际选型安装时，需要重点关注本体的安装边界：卧式摆放时本体的高度方向不会占用过多板上垂直空间，适合安装在机壳内部垂直间隙有限的区域，引脚伸出本体的长度经过精确计算，插入标准厚度PCB后露出焊盘的长度刚好满足波峰焊的吃锡要求，不会出现引脚过长剪脚残留、或是过短焊锡浸润不足的问题。本体侧面预留的定位小孔，是为了在自动化插装工序中配合设备定位销使用，确保插装时引脚与焊盘的同轴度，减少插装偏位导致的焊接不良。绕组部分被完全包裹在绝缘骨架内部，外侧的磁芯与骨架紧密贴合，磁芯的端面平整度经过管控，装配后不会出现突出骨架边缘的情况，避免在板卡装配时与周边其他元件发生干涉。

　　这类变压器的功能特性上，多引脚的排布可以同时满足多组次级绕组的输出需求，单颗器件就能实现多路不同电压的输出，减少板上分立元件的数量，缩小电源部分的整体占用面积，引脚的载流能力经过匹配设计，对应不同绕组的输出电流大小，大电流回路对应的引脚截面积更大，降低引脚自身的导通压降与发热。在设计建模过程中，需要严格还原引脚的折弯角度与伸出位置，因为哪怕0.1mm的位置偏差，都可能导致实际插装时无法顺利插入PCB焊盘，本体的倒角处理也需要准确还原，避免在结构干涉检查时出现误判，磁芯与骨架的配合间隙要符合实际生产的装配公差，建模时预留的装配余量刚好满足生产时的组装需求，不会出现过松导致磁芯松动、或是过紧导致骨架受压开裂的问题。

　　在实际电路应用中，这类变压器通常布置在板上电源输入接口附近，远离高频信号处理区域，避免变压器的漏磁对敏感信号回路造成干扰，它的卧式安装重心较低，在设备受到小幅振动冲击时，不会像立式元件那样出现引脚受力过大断裂的问题，可靠性更有保障。建模时对引脚根部的过渡圆角做了准确还原，这个细节是实际生产中为了避免引脚冲压时应力集中断裂做的工艺处理，在做结构强度仿真时，这个圆角的存在会直接影响引脚受力的仿真结果，如果忽略这个细节，仿真得出的引脚抗弯折能力会与实际情况出现较大偏差。本体表面的平整面设计，也为后续生产过程中贴装产品标识、耐压等级标签预留了足够的平面区域，不会出现标签粘贴不牢、标识歪斜的问题。
