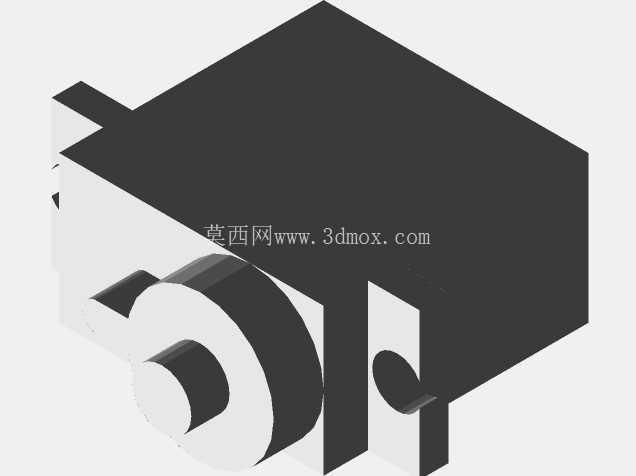

TowerPro SG92R小型舵机结构三维建模

　　做小型航模、桌面级机器人关节选型的时候，很多工程师第一反应会想到9g舵机，但实际装机跑过负载测试就会发现，常规9g舵机的扭矩冗余在带载摆动、频繁换向的工况下很容易出现齿隙过大、定位飘移的问题，SG92R这类小尺寸舵机就是针对这类场景做的结构优化款。从三维模型的结构拆解来看，这款舵机的外壳采用上下扣合的卡扣式设计，没有额外的外露固定螺丝，整体外轮廓做了圆角过渡，在狭小的安装舱内不会剐蹭周边的走线或者结构件，输出轴的位置做了加厚的轴套凸台，能抵消输出端径向受力带来的壳体形变，避免长期带载后轴孔磨损导致的回差变大。

　　实际应用场景里，这款舵机的适配范围比常规9g舵机更广，固定翼航模的副翼、升降舵控制，多旋翼无人机的云台俯仰微调，桌面级机械臂的小臂、腕部关节，甚至是小型智能车的转向机构、3D打印机的自动调平探针摆臂都能看到它的应用。它的输出齿采用标准的21齿十字花键，和市面上绝大多数通用舵机摇臂、舵盘完全兼容，不需要额外定制转接件，做结构设计的时候可以直接调用标准件库的摇臂模型做装配干涉检查，能省不少重复建模的时间。

　　从设计思路上看，这款舵机把驱动电路板、直流微电机、减速齿轮组、位置反馈电位器全部集成在一个紧凑的壳体内，整体安装边界控制得非常克制，安装耳的位置预留了标准的M2螺丝过孔，两个安装孔的中心距和常规9g舵机完全一致，做设备迭代的时候可以直接替换原有9g舵机的安装位，不需要重新修改安装支架的结构，这也是很多做小型智能设备的工程师愿意选它的原因——不需要改原有结构就能获得更高的扭矩输出，迭代成本极低。

　　建模的时候需要特别注意几个尺寸边界：输出轴的中心到壳体底部的高度、输出轴的伸出长度、安装耳的厚度，这些尺寸直接决定了装配后摇臂的摆动范围会不会和壳体或者周边结构发生干涉。很多新手建模的时候容易忽略舵机出线口的位置，这款舵机的出线口在壳体尾部的侧面，走线的时候需要预留至少3mm的弯曲半径，避免线材被壳体和安装支架夹断。另外它的减速齿轮组采用三级直齿减速结构，建模的时候要注意各级齿轮的啮合间隙，留0.05-0.1mm的装配间隙，避免实际装配的时候出现卡滞、转动阻力过大的问题。

　　从功能特性上来说，这款舵机的空载转动速度比常规9g舵机更快，带载能力也有明显提升，在做动态动作的时候响应更跟手，不会出现动作滞后的情况。位置反馈电位器和输出轴直接联动，没有额外的传动间隙，定位精度能满足绝大多数小型设备的控制需求，不需要额外加装位置传感器做闭环反馈，能简化整体的控制电路设计。壳体采用的是高强度工程塑料材质，重量控制得非常好，在对重量敏感的航模、小型机器人场景里，不会给整体结构带来额外的负重负担。

　　做结构装配的时候还要注意，舵机的左右摆动角度是有机械限位的，建模的时候要做运动仿真，确认摇臂在整个摆动行程内不会碰到周边的结构件，也不会超出舵机本身的机械限位角度，避免实际通电运行的时候堵转烧损驱动电路。安装螺丝的拧入深度不要超过2mm，不然螺丝顶到内部的齿轮组或者电路板，会直接导致舵机损坏。另外这款舵机的输出轴在零位的时候，摇臂的安装角度是垂直于壳体长度方向的，建模的时候要把零位位置标注清楚，方便后续做控制程序的时候校准中位。

　　很多工程师在做小型设备的执行机构选型时，容易陷入“选大不选小”的误区，觉得扭矩越大越好，但实际上大扭矩舵机的尺寸、重量、功耗都会成倍增加，在小型设备上反而会带来不必要的负担，SG92R这类小舵机刚好卡在尺寸、重量、扭矩的平衡点上，既能满足绝大多数小型执行机构的负载需求，又不会占用过多的安装空间和重量配额。从三维建模的角度来说，这个模型把舵机的所有外部安装特征、内部结构的装配关系都还原得很准确，做装配设计的时候可以直接调用，不需要反复核对实物尺寸，能有效减少设计阶段的尺寸错误，避免后续打样的时候出现安装不上、干涉的问题。
