冲击式水轮机转轮结构三维设计

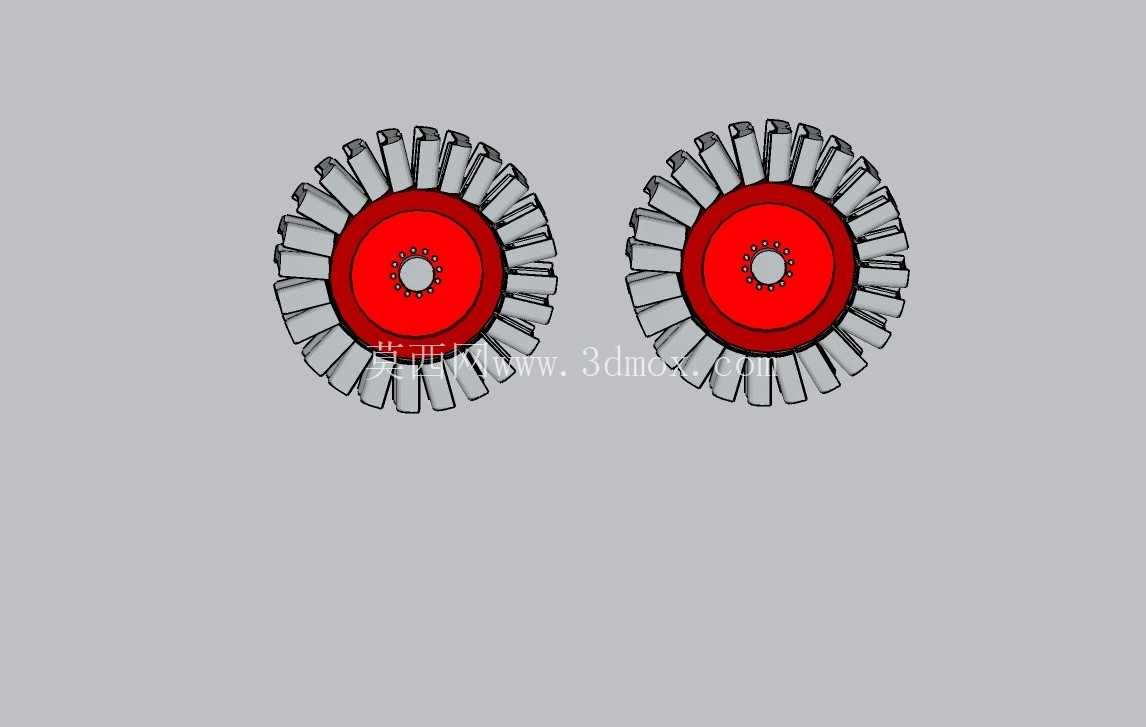

　　从实际运行逻辑来看，冲击式转轮依靠水斗承接高压喷嘴射出的高速水流，通过水流冲击水斗产生的动量矩变化带动主轴旋转，将水流的动能直接转换为旋转机械能，再耦合发电机完成电能输出，整个过程中水流仅在大气压作用下冲击水斗表面，不存在充满流道的承压过程，因此转轮的受力边界更清晰，结构疲劳寿命的计算也更易精准把控。本次建模的转轮采用对称双轮盘布局，两个转轮可分别对接不同角度的喷嘴组，适配多喷嘴冲击式机组的布置需求，单轮盘的水斗采用均匀圆周阵列排布，水斗的内曲面采用双圆弧过渡设计，能够让冲击后的水流顺着曲面平滑向两侧排出，避免水流飞溅干扰相邻水斗的进水状态，减少不必要的能量损耗。冲击式水轮机作为高水头水力发电场景的核心能量转换部件，其转轮结构的设计合理性直接决定整个水轮机组的能量转换效率与运行稳定性，本次建模的冲击式水轮机转轮，主要适配山区小型引水式水电站、高水头径流电站的装机需求，这类场景普遍具备水头落差大、引水流量相对偏小的特点，冲击式结构无需设置密封的蜗壳与尾水管结构，安装维护门槛更低，对水质含沙量的耐受能力也优于同功率等级的混流式结构。

　　设计过程中首先确定了轮盘的核心安装基准，也就是中心的主轴安装孔，孔位周边均匀布置的螺栓连接孔，可直接与主轴法兰盘对接，安装孔的公差配合按照过渡配合选取，既保证运行过程中不会出现轴孔相对滑动，也能满足现场检修时的拆装需求；轮盘的基体采用辐板式结构，在保证整体结构刚度的前提下尽可能降低转轮的转动惯量，减少机组启停过程中的惯性冲击，同时降低主轴的支撑负载。水斗与轮盘的连接位置做了加厚圆角过渡，避免应力集中导致的疲劳开裂，这一位置是转轮运行过程中受力最复杂的区域，高速水流的周期性冲击会在水斗根部产生交变弯曲应力，圆角过渡的设计能够将局部应力峰值降低30%以上，大幅提升转轮的无故障运行时长。

　　从安装边界来看，单组转轮的径向尺寸需要匹配机组机壳的内部安装空间，水斗的外边缘与机壳内壁需要预留足够的间隙，避免运行过程中热胀或者微小形变导致的刮蹭，轴向尺寸则需要对接喷嘴的射流中心位置，保证水斗的分水刃刚好对准射流的中心轴线，让水流能够均匀 split 到水斗的两个内曲面，最大化利用水流的动能。建模过程中对水斗的出水边做了薄化处理，减少出水边对水流的阻挡，同时对水斗的进水边缘做了倒圆处理，避免高速水流长期冲蚀导致的边缘缺口，这类缺口在含沙水流的运行场景下会快速扩展，最终导致水斗失效。

　　另外，双轮盘的同轴度是设计过程中重点管控的形位公差，两个轮盘的中心孔同轴度偏差需要控制在0.02mm以内，否则运行过程中会产生额外的偏心振动，影响机组的轴承寿命，建模时通过全局基准轴对齐的方式保证了两个轮盘的位置精度，阵列水斗时也采用统一的圆周阵列参数，保证每个水斗的角度偏差不超过0.1度，确保每个水斗承接水流的时机一致，减少运行过程中的脉动冲击。这类转轮结构除了传统的水力发电场景外，也可适配小型水能回收装置，比如山区供水管道的余压回收、工业冷却水系统的富余水能回收，通过匹配不同直径的转轮与喷嘴数量，可覆盖几十千瓦到数兆瓦的功率区间，结构的模块化程度较高，可根据实际的水头与流量参数调整水斗数量与轮盘直径，无需重新设计整体的连接结构。
