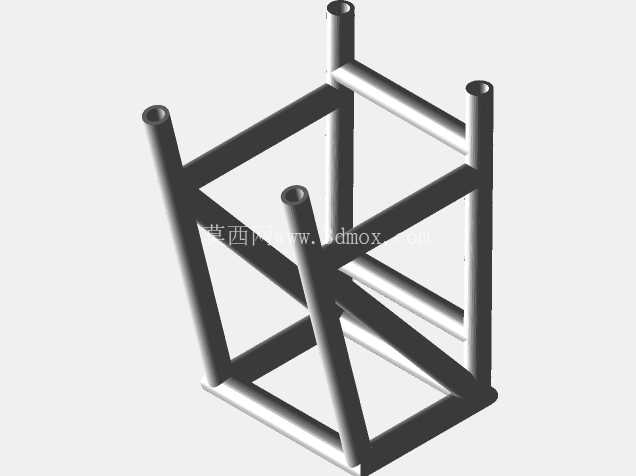

单点浮标系泊海上油气装卸装置

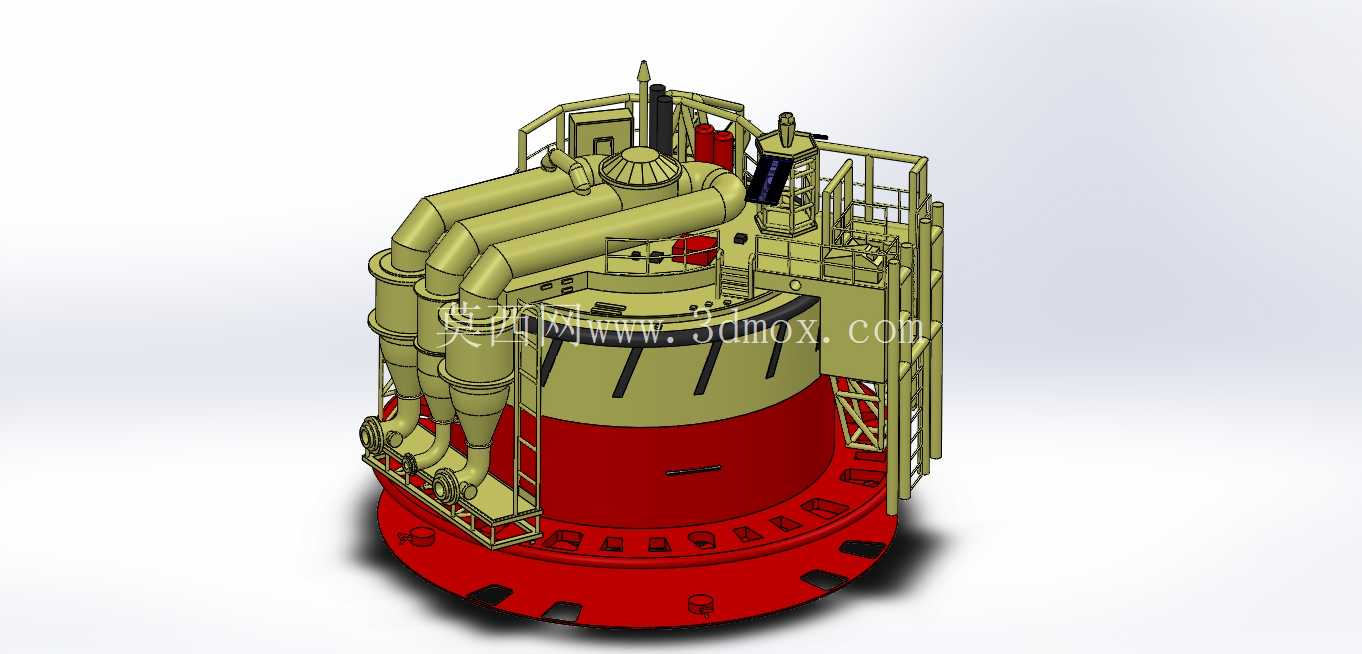

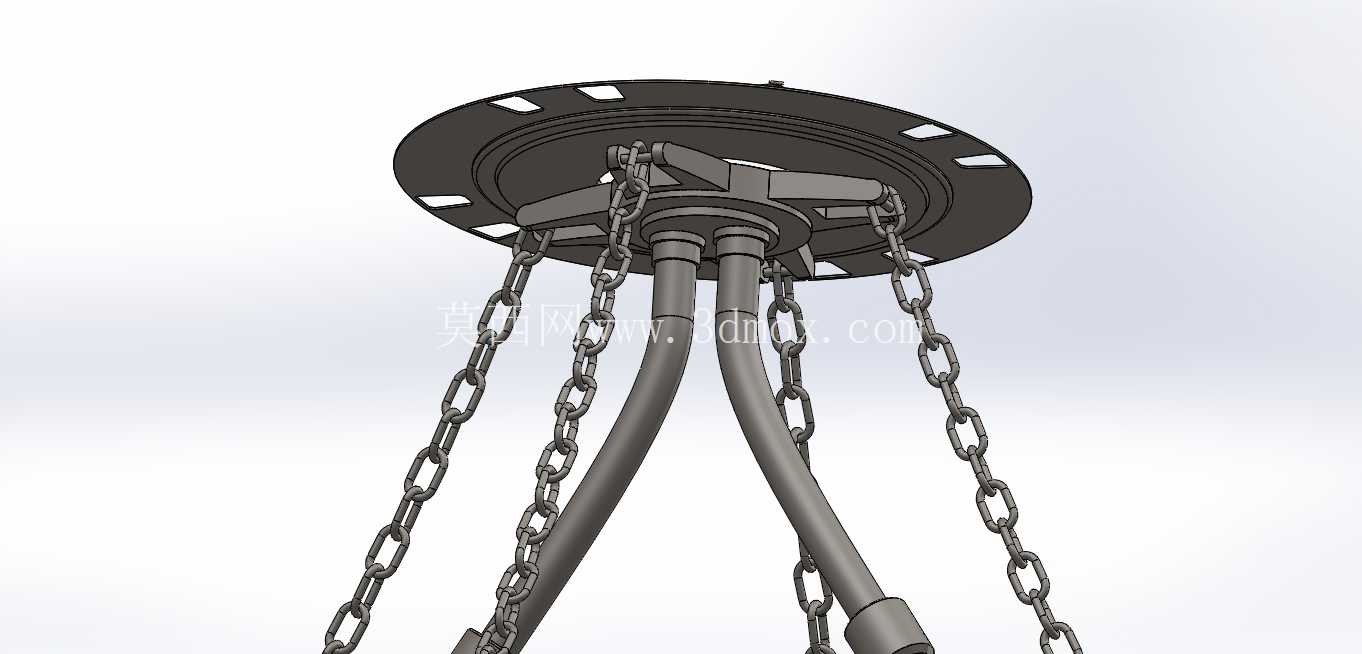

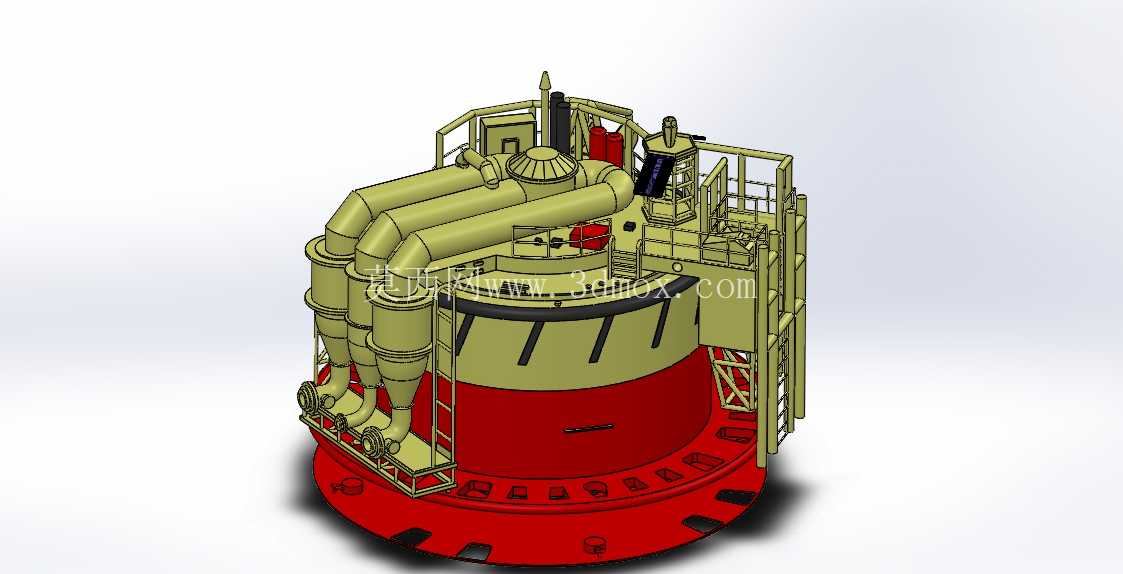

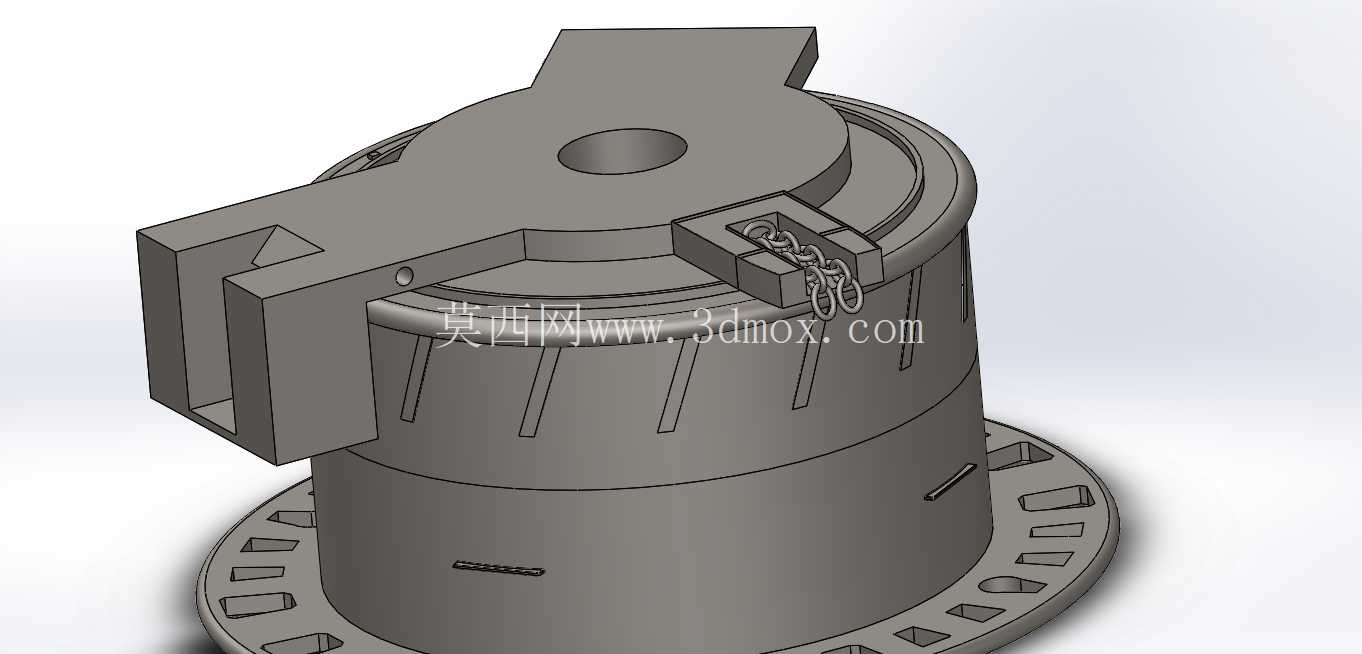

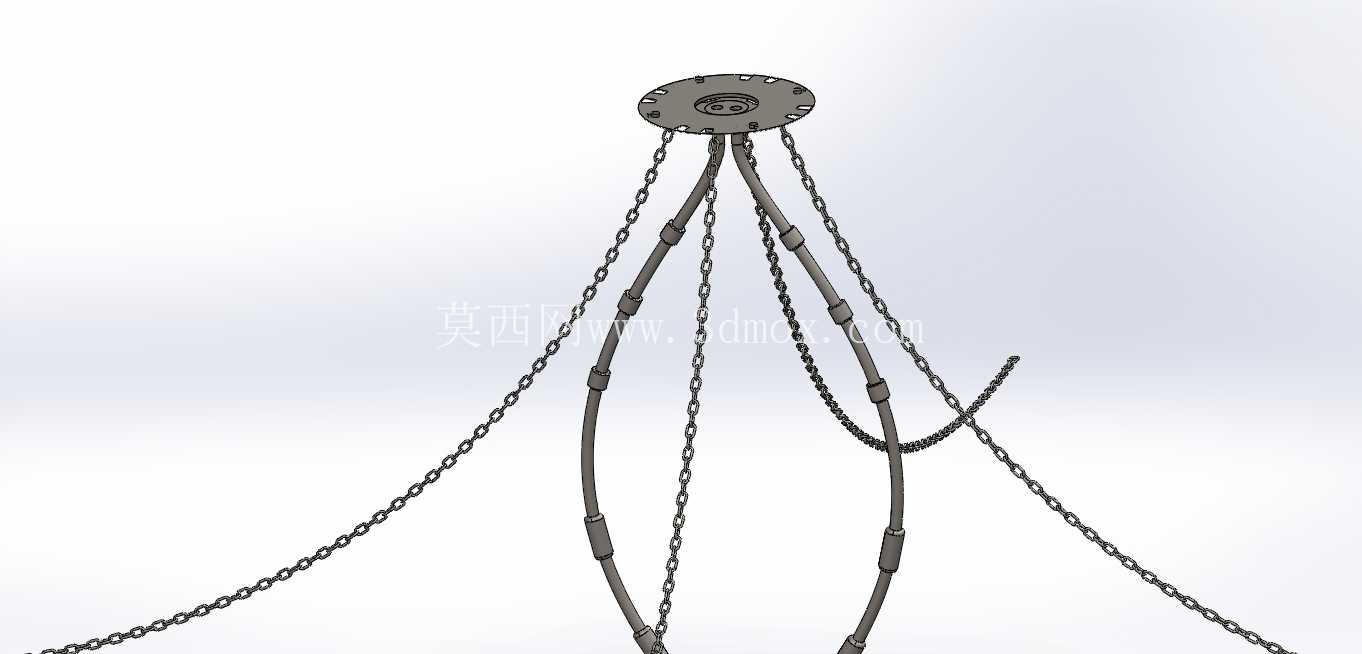

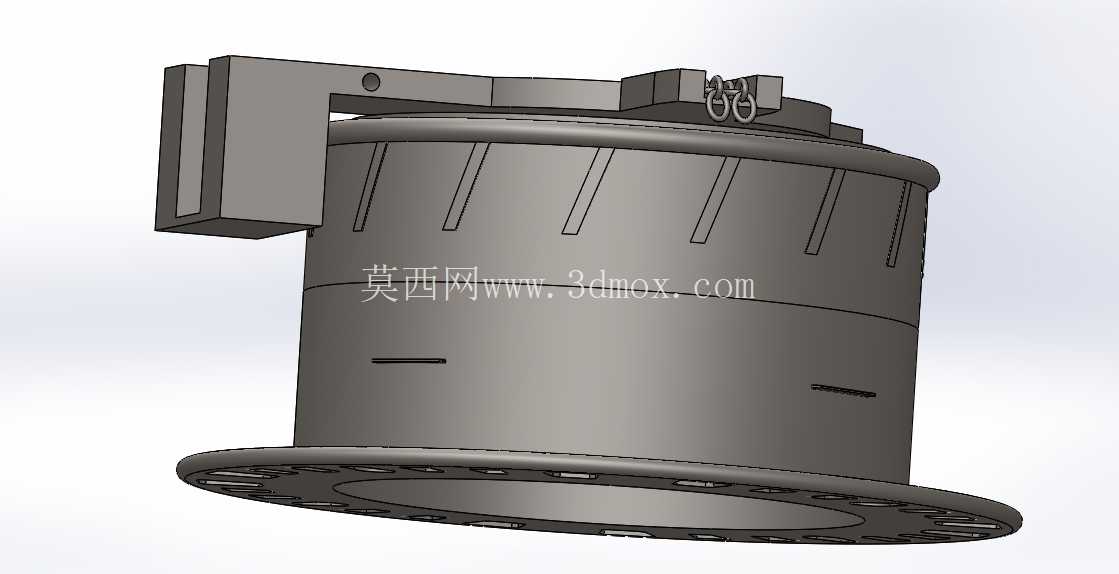

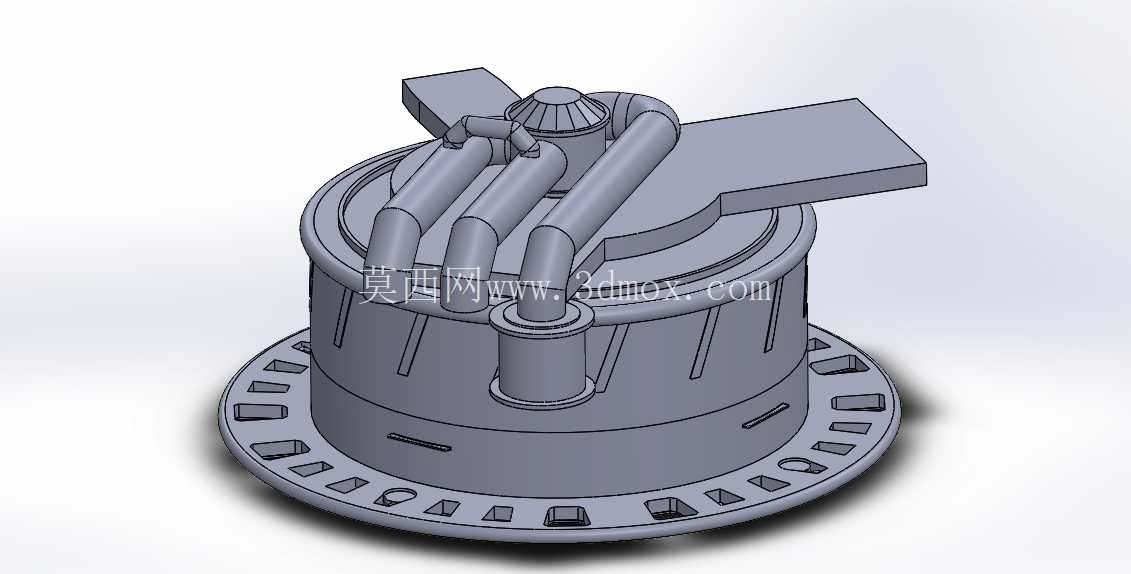

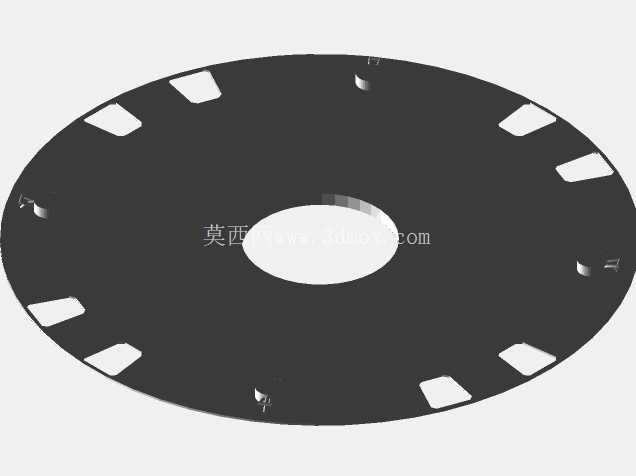

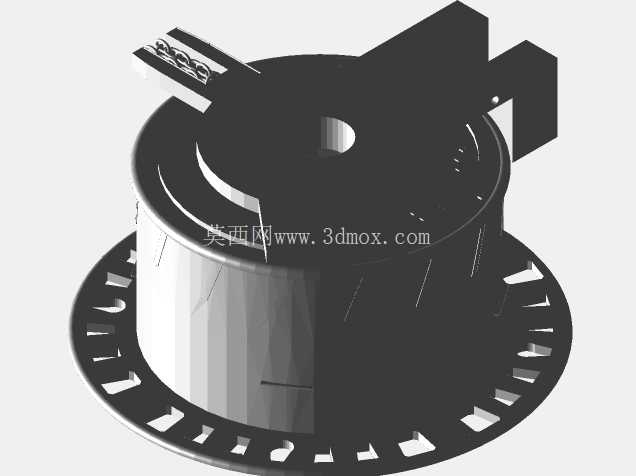

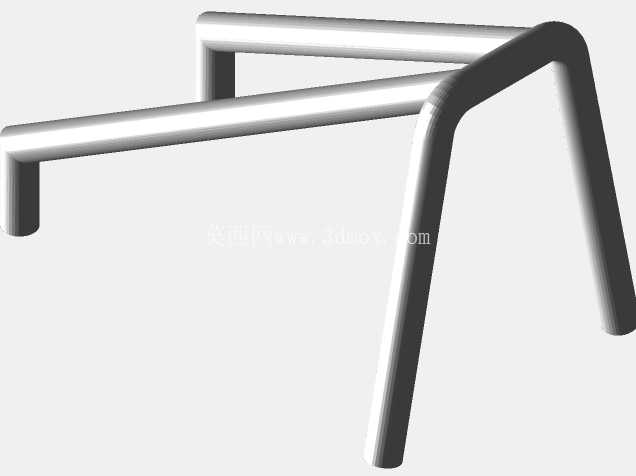

　　在近海油气开发与远洋原油转运的作业场景里，这类单点浮标系泊设施是衔接海底油气输送管线与远洋运输船舶的核心节点，不同于固定式海上平台的刚性连接逻辑，它允许系泊的超大型原油运输船围绕浮标做360度全向回转，始终顺着海流、风浪的合力方向调整船身姿态，大幅降低恶劣海况下系泊缆绳的交变载荷，避免硬连接结构在极端天气下出现疲劳断裂。从结构布局来看，整个装置采用上下分段的承载设计，下部红色的圆柱形基座是直接坐底或者通过锚链固定在海床的核心承载段，基座底部预留了多组管线对接法兰与锚点安装位，安装时需要提前勘测海床地质承载力，确保基座落座后不会因海流冲刷出现沉降偏移，基座的外径尺寸要匹配作业海域的百年一遇浪高冲击载荷，外壁设置的多道环形加强筋，是为了分散浮冰、漂浮杂物撞击时的局部应力，避免壳体出现凹陷变形。上部的黄绿色作业层集成了全部工艺处理与操作维护结构，三组并行布置的大曲率弯管是油气输送的主通道，弯管的弯曲半径经过流体仿真优化，既减少原油输送时的沿程阻力，也避免管内积液在低温环境下出现凝堵，弯管末端的旋转接头组件是整个装置的核心动密封结构，要在承受数十兆帕输送压力的同时，满足船体回转时的连续转动需求，密封件采用耐油耐海水腐蚀的特种橡胶材质，设计寿命匹配整个设施的服役周期，减少海上运维的更换频次。

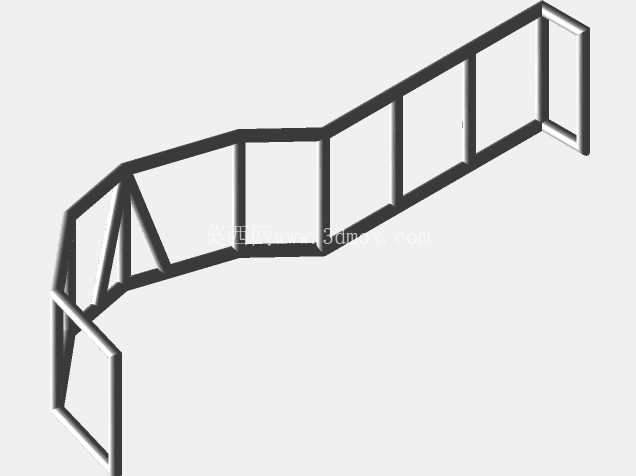

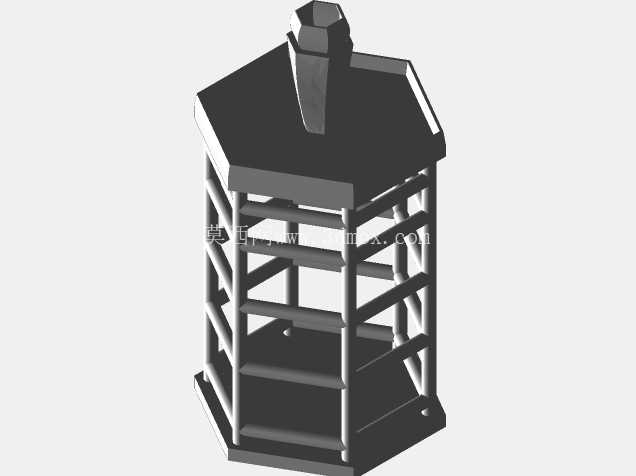

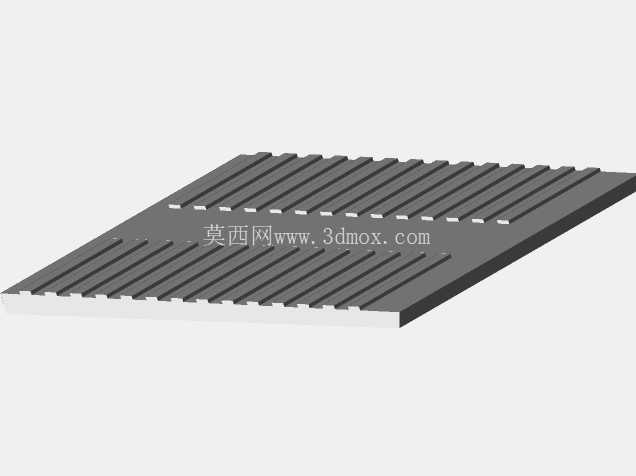

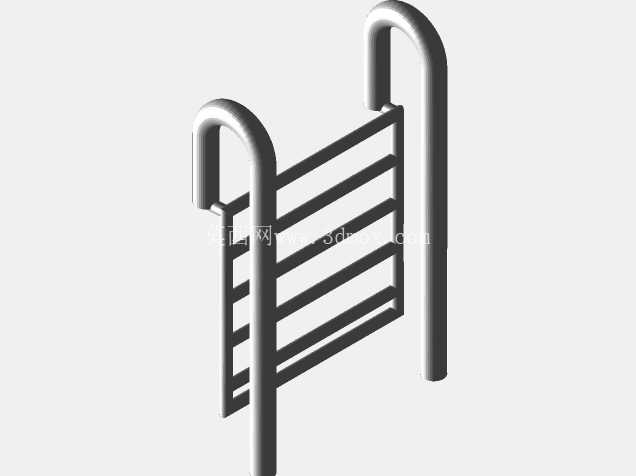

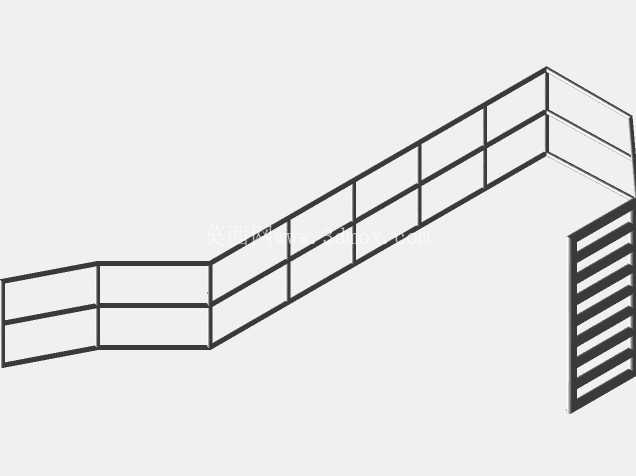

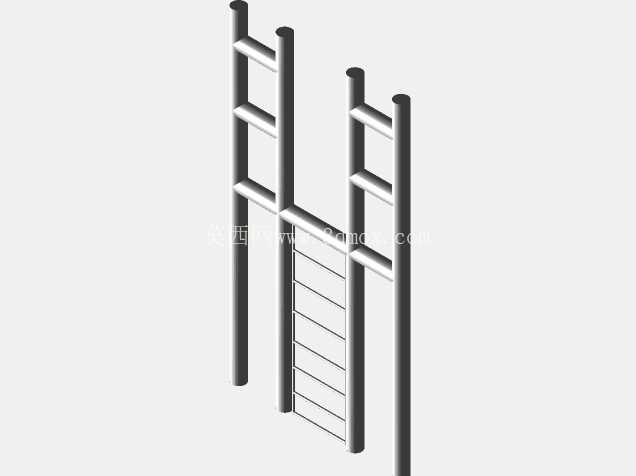

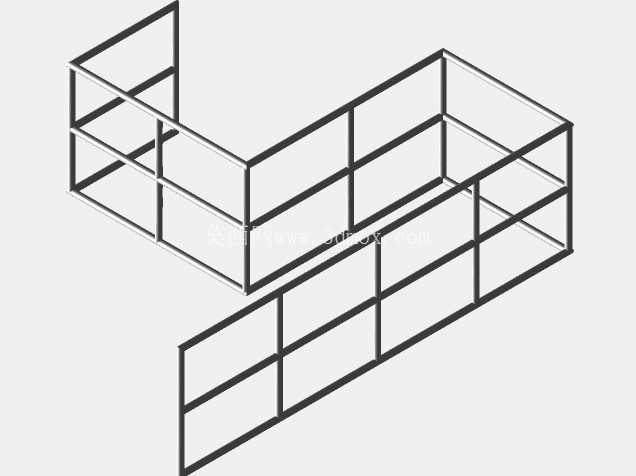

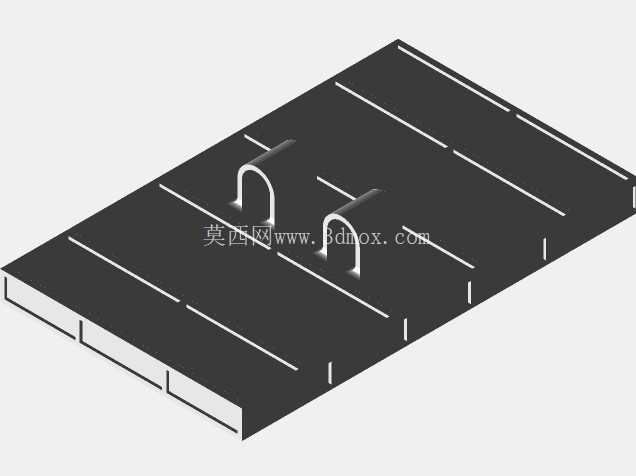

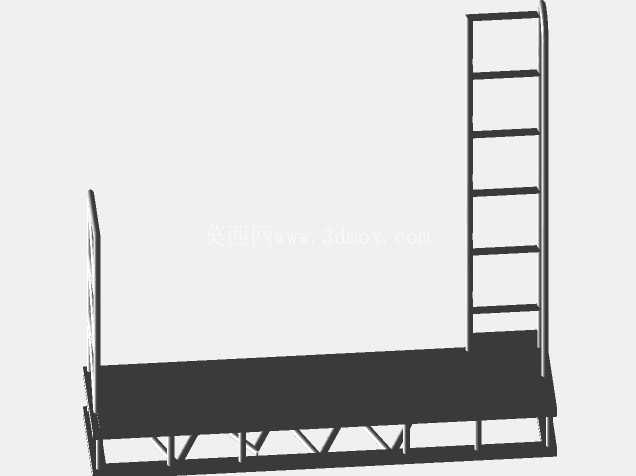

　　作业层周边环绕的格栅式走道与护栏，是给运维人员提供巡检操作的安全通道，走道的格栅板采用防滑开孔设计，即使在海浪溅湿的工况下也能保证人员行走摩擦力，护栏高度符合海上作业安全规范，中间设置的多道横杆能避免人员意外坠落，侧面布置的直梯连通上下作业层，梯步做了防滑齿处理，每段梯身都设置了安全护笼，满足高空作业的防护要求。作业层顶部布置的小型舱室是电控与阀组的集成空间，内置的紧急切断阀能在管线超压或者出现泄漏风险时快速截断输送通路，配套的压力、温度传感器实时采集管内介质参数，通过卫星通讯链路传输到岸上管控中心，不需要人员长期驻留值守。

　　在设计这类设施的三维结构时，首先要做的是整体重心配平计算，因为整个装置长期处于漂浮或者半坐底状态，上部作业层的设备重量分布不均很容易导致整体倾斜，所以建模时需要逐个核算每个组件的重量与安装位置，在基座内部设置固定压载舱，把整体重心控制在浮心以下足够的高度，保证装置在风浪作用下的稳性满足规范要求。其次是管线的应力分析，海上设施的管线不仅要承受内部介质的压力，还要承受浮体摇摆带来的惯性力、温度变化带来的热胀冷缩应力，建模时要给长距离管线预留足够的柔性补偿段，避免应力集中在管线焊接位置导致开裂。另外还要考虑海洋腐蚀环境的防护余量，所有外露钢结构的壁厚都要预留至少3毫米的腐蚀裕量，配合表面的重防腐涂层与牺牲阳极保护块，保证结构在高盐雾、高湿度的海洋环境下达到设计服役年限。安装边界方面，这类设施的作业海域需要保证足够的作业水深，满足超大型原油运输船的吃水要求，同时要和周边的航道、其他海上设施保持足够的安全距离，避免船舶回转时发生碰撞，海底管线的铺设路由要避开海床活动断层与渔业拖网作业区域，防止管线被外力破坏。

　　在实际作业过程中，运输船不需要抛锚定位，只需要通过系泊缆绳连接到浮标的系泊臂上，船上的输油软管对接浮标的管线接口就可以开始装卸作业，整个对接过程不需要大型辅助船舶长时间配合，相比传统的码头靠泊装卸，受海况条件的限制更小，作业窗口期更长，在没有大型深水码头的海域，这类设施是实现远洋油气转运最经济可靠的方案。建模过程中还要重点关注运动部件的干涉检查，比如旋转接头转动时会不会和周边的走道、管线发生碰撞，直梯的通行空间会不会被周边设备遮挡，阀组的操作位置有没有预留足够的扳手操作空间，这些细节如果在设计阶段没有排查清楚，到现场安装后再整改，不仅会增加海上施工的成本，还可能延误整个项目的投用时间。
