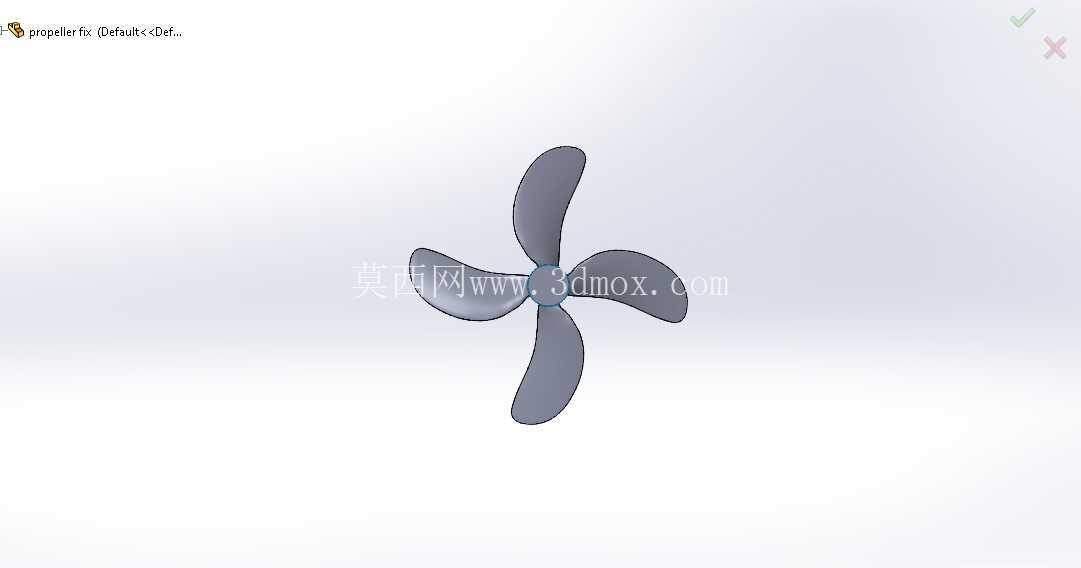

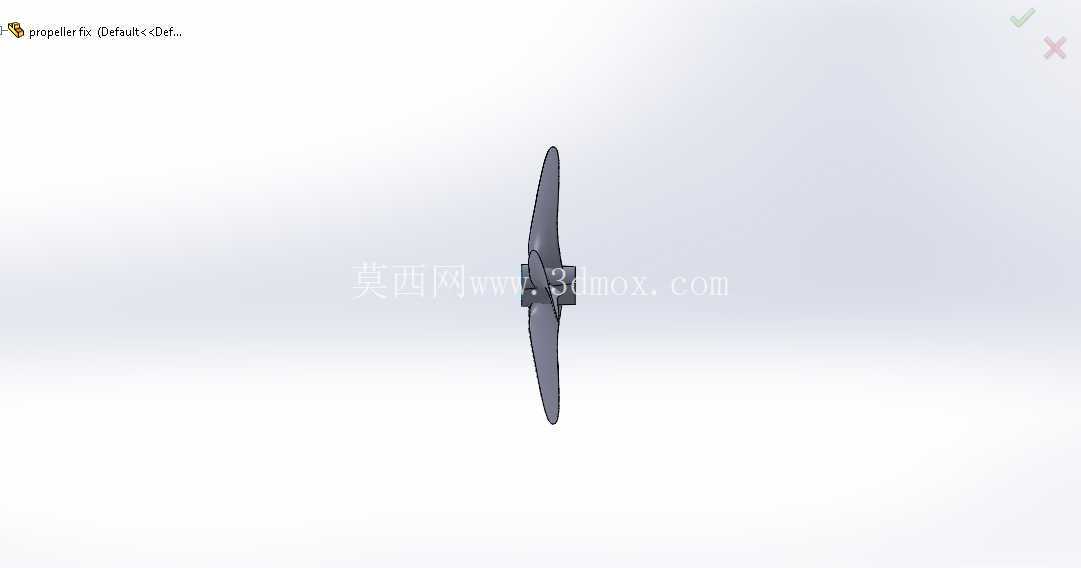

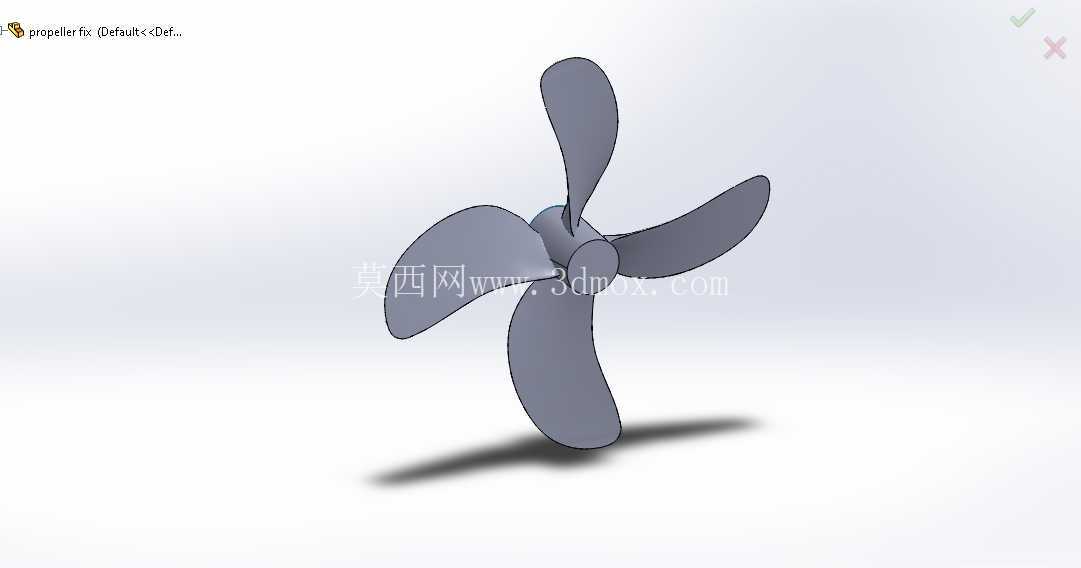

船舶用四叶螺旋桨B系列结构设计

　　在民用内河及近海航运船队的动力推进系统中，螺旋桨作为核心动力转换部件，直接决定船舶的航行效率、燃油消耗水平与运行稳定性，本次涉及的四叶螺旋桨结构，针对中小型液货运输船的日常运营工况做了针对性的结构优化，适配常规内河及近海航区的中低速航行需求。从实际应用场景来看，这类螺旋桨主要服务于固定航线的民用运输船队，日常航行水域包含泥沙含量较高的内河航道、近岸浅海区域，除了常规的敞水推进效率要求外，还需要兼顾杂物缠绕抗性、桨叶表面抗汽蚀性能，以及日常靠泊、浅水区航行时的轻微磕碰耐受能力，避免单次轻微剐蹭就导致桨叶变形、动平衡失效，增加船舶停航维修的时间成本。

　　从产品功能特性上看，该螺旋桨采用四叶不等距叶型设计，相比常规三叶螺旋桨，在相同主机转速下能提供更平顺的推力输出，降低桨叶旋转过程中带来的船体振动，减少振动传递至船舱带来的结构疲劳与噪音问题，尤其适配长期定速航行的运输类船舶，能有效提升长期航行的结构可靠性。桨叶的叶梢做了小角度的随边修形，能降低叶梢位置的涡流强度，减少航行过程中的空泡产生概率，延缓桨叶表面的汽蚀损伤速度，延长螺旋桨的实际使用寿命，降低船队的备件更换成本。在设计思路层面，整个螺旋桨的建模过程完全围绕实际安装与运行需求展开，首先确定桨毂的锥孔配合尺寸，匹配对应船型尾轴的标准锥度与键槽规格，保证安装后桨毂与尾轴的同轴度公差控制在合理范围内，避免安装后出现偏心振动。桨叶的翼型截面从叶根到叶梢采用渐变厚度设计，叶根位置保留足够的结构厚度，满足扭矩传递的强度要求，避免大扭矩输出时叶根位置出现应力集中断裂；从叶根向叶梢延伸的过程中，翼型厚度逐步减薄，同时调整各截面的螺距角，让整个桨叶在旋转过程中不同半径位置的水流攻角保持在高效区间，提升整体推进效率，减少不必要的水力损耗。桨叶的导边做了圆弧过渡处理，降低航行过程中水流冲击带来的阻力，同时减少水中漂浮杂物挂在导边位置的概率，降低杂物缠绕导致桨叶负载突变的风险。

　　从外形尺寸与安装边界来看，该螺旋桨的直径适配中小型运输船的尾轴吃水深度，保证满载航行时整个桨叶能完全浸没在水面以下，避免出现吸气效应导致推力下降与桨叶表面空泡加剧；桨毂的轴向长度匹配尾轴的锁紧螺母安装空间，安装后桨叶与尾柱、舵叶之间保留足够的安全间隙，避免满舵或者船体发生轻微形变时桨叶与周边结构发生剐蹭。整个桨叶的曲面造型做了连续性优化，保证曲面的光顺度，减少水流在桨叶表面的流动分离，降低航行阻力的同时，也能减少桨叶表面的附着物挂积，降低日常清理维护的工作量。

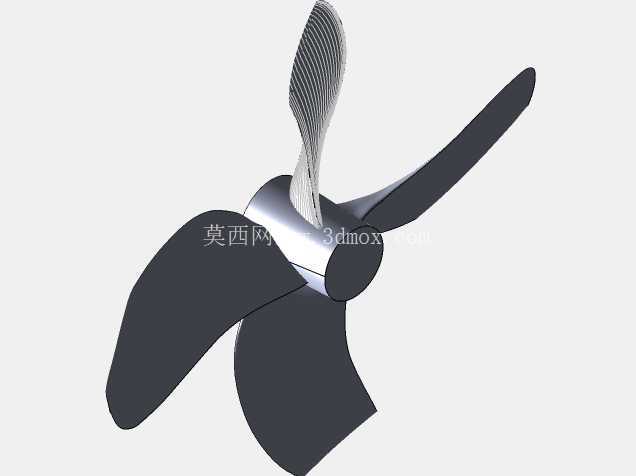

　　在实际建模过程中，每一片桨叶的曲面都通过截面线放样生成，保证四个桨叶的几何一致性，控制好单片桨叶的重量偏差，让整个螺旋桨的静平衡、动平衡性能满足船级社的相关规范要求，避免高速旋转时产生额外的振动载荷，损伤尾轴密封与主机传动部件。桨毂的端面设计有标准的密封配合面，适配尾轴的密封装置，防止航行时水顺着尾轴进入船舱，同时也避免润滑脂泄漏污染水域。这类螺旋桨的结构设计没有追求过高的航速指标，而是把可靠性、易维护性、燃油经济性放在优先位置，完全匹配民用运输船队长期定线运营的实际需求，建模过程中所有的圆角、过渡、配合尺寸都参考实际船用配件的加工公差要求，模型可以直接用于后续的结构强度校核、水动力仿真分析，也能作为配件测绘、替换件设计的参考基础，帮助结构设计人员快速完成船用推进系统的匹配设计，减少从零开始建模的重复工作量。在细节处理上，桨叶表面的曲面曲率变化平缓，没有突兀的折角，既方便后续铸造加工时的模具制作，也能减少铸造过程中出现应力集中、浇铸缺陷的概率，提升成品铸件的结构强度。桨毂与桨叶的连接位置做了大圆角过渡，分散叶根位置的应力，让主机输出的扭矩能更均匀地传递到每一片桨叶上，避免长期交变载荷作用下叶根位置出现疲劳裂纹。
