浓稠液体混合用工业电动搅拌装置

　　在精细化工、食品加工、水处理药剂制备这类需要处理高粘度流体的生产场景里，搅拌设备的选型往往直接决定物料混合均匀度与生产效率，这款针对浓稠介质设计的电动搅拌装置，就是为这类工况量身打造的核心执行部件。不同于普通清水搅拌设备的结构逻辑，这款装置从动力端到执行端的设计都围绕高阻力工况做了针对性优化。动力端采用3HP规格的驱动电机，额定输出转速设定在2880RPM，这个转速区间既可以保证搅拌桨获得足够的线速度来剪切粘稠物料，又不会因为转速过高导致轴系承受过大的径向载荷，适配粘度在1000-50000cP范围内的流体混合作业，比如树脂调配、膏状食品原料混配、污泥调质药剂混合这类场景都能覆盖。

　　从结构设计思路来看，整个装置采用直联式传动布局，没有额外加装减速机构，一方面是因为选定的电机转速刚好匹配高粘度物料搅拌所需的桨端线速度，省去减速环节可以减少传动损耗，也能降低设备整体的轴向长度，让安装空间更紧凑；另一方面直联结构的传动刚性更好，在搅拌桨遇到物料内结块或者局部高阻力区域时，动力传递没有间隙，不会出现传动件打齿或者缓冲滞后的问题。搅拌轴选用S.S.316不锈钢材质，这种材料的耐腐蚀性和结构强度都经过了大量工业场景验证，既可以耐受常规酸碱类物料的腐蚀，也能承受高粘度搅拌过程中产生的交变弯曲载荷，轴的长径比经过反复校核，在额定转速下运行时轴端的径向跳动量控制在0.2mm以内，避免因为轴系晃动导致密封件过早磨损或者搅拌桨碰撞罐壁。

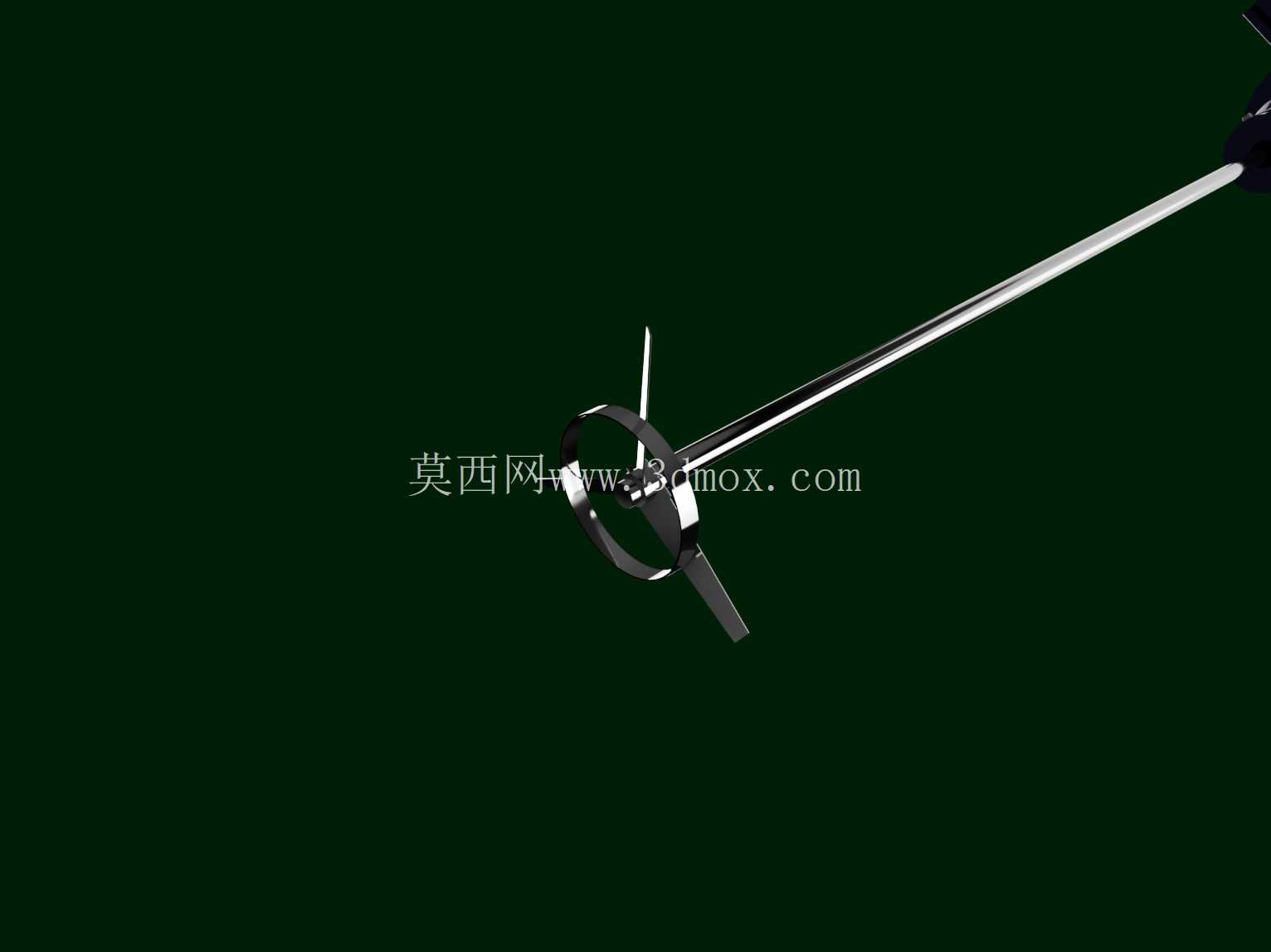

　　轴端的搅拌桨采用推进式与剪切式结合的复合桨型，不同于普通平桨只具备径向推流能力，这款桨叶的角度经过流体仿真优化，旋转时既可以产生轴向的上下循环流，把罐底的沉积物料卷吸到搅拌区域，又能在桨叶边缘形成局部高剪切区，打散物料里的团聚结块，保证整罐物料的混合均匀度偏差控制在5%以内。安装边界方面，整个装置采用顶部插入式安装结构，安装法兰的尺寸适配市面上主流的常压搅拌罐开口规格，不需要对现有罐体做大规模改造就能直接替换原有搅拌设备；轴的插入深度可以根据罐体的实际液位高度做定制调整，设计时预留了足够的调节余量，避免出现桨叶离罐底过高导致底部物料沉积，或者插入过深导致轴系悬臂过长引发振动的问题。

　　在实际使用场景里，这款搅拌装置不需要搭配复杂的辅助安装支架，只要在罐顶预留对应尺寸的安装孔位，通过法兰螺栓固定之后，接电就可以投入使用，日常维护只需要定期检查轴端密封件的磨损情况以及电机的运行温度，不需要对传动部件做频繁的润滑保养，因为直联结构没有额外的齿轮或者皮带传动件，易损件数量比减速式搅拌设备少60%以上。针对不同物料的腐蚀特性，除了标准的316不锈钢轴之外，设计阶段也预留了材质升级的接口，如果是处理强腐蚀类物料，可以更换为哈氏合金或者衬氟材质的搅拌轴与桨叶，安装尺寸完全通用，不需要改动主体连接结构。

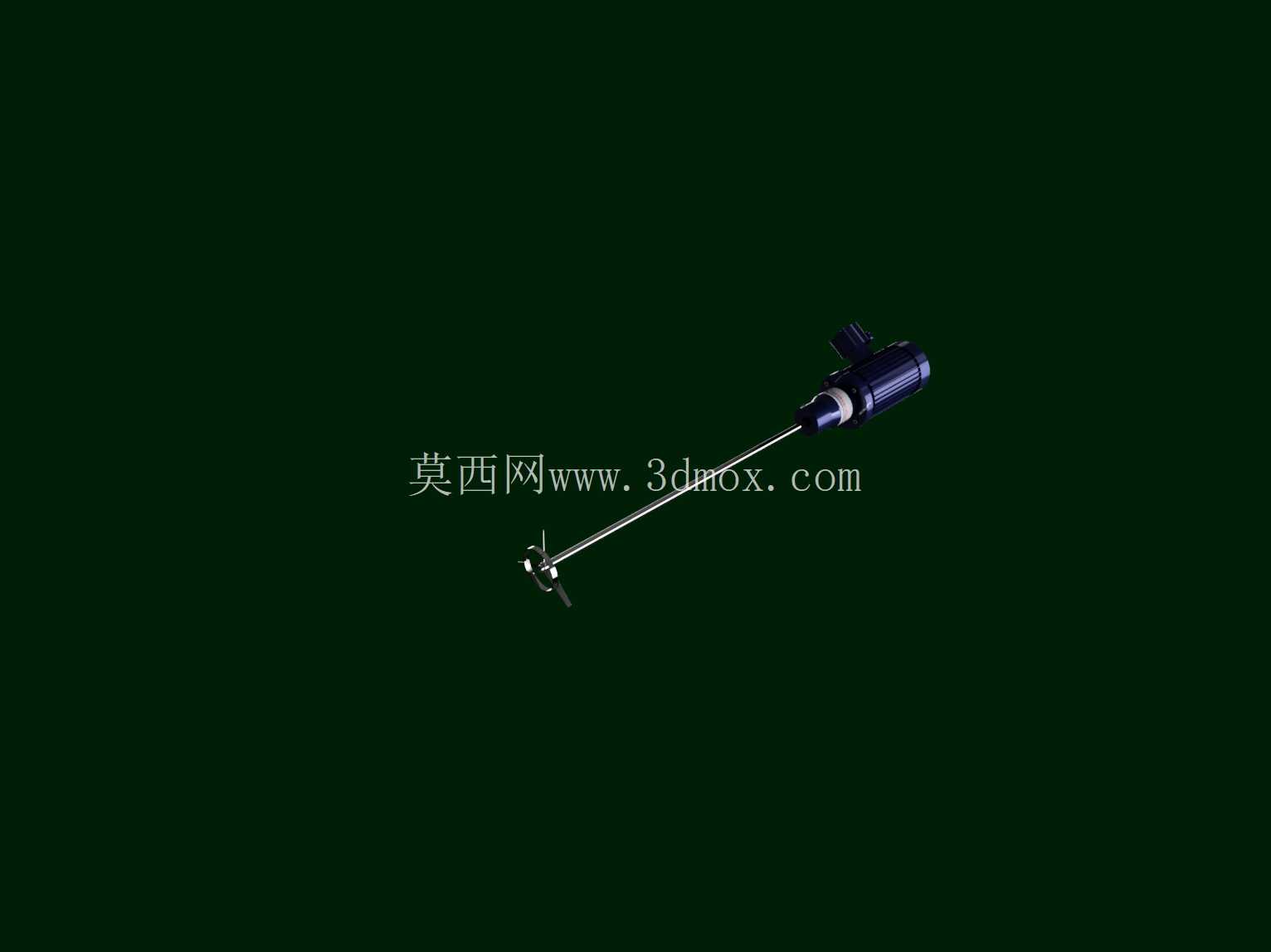

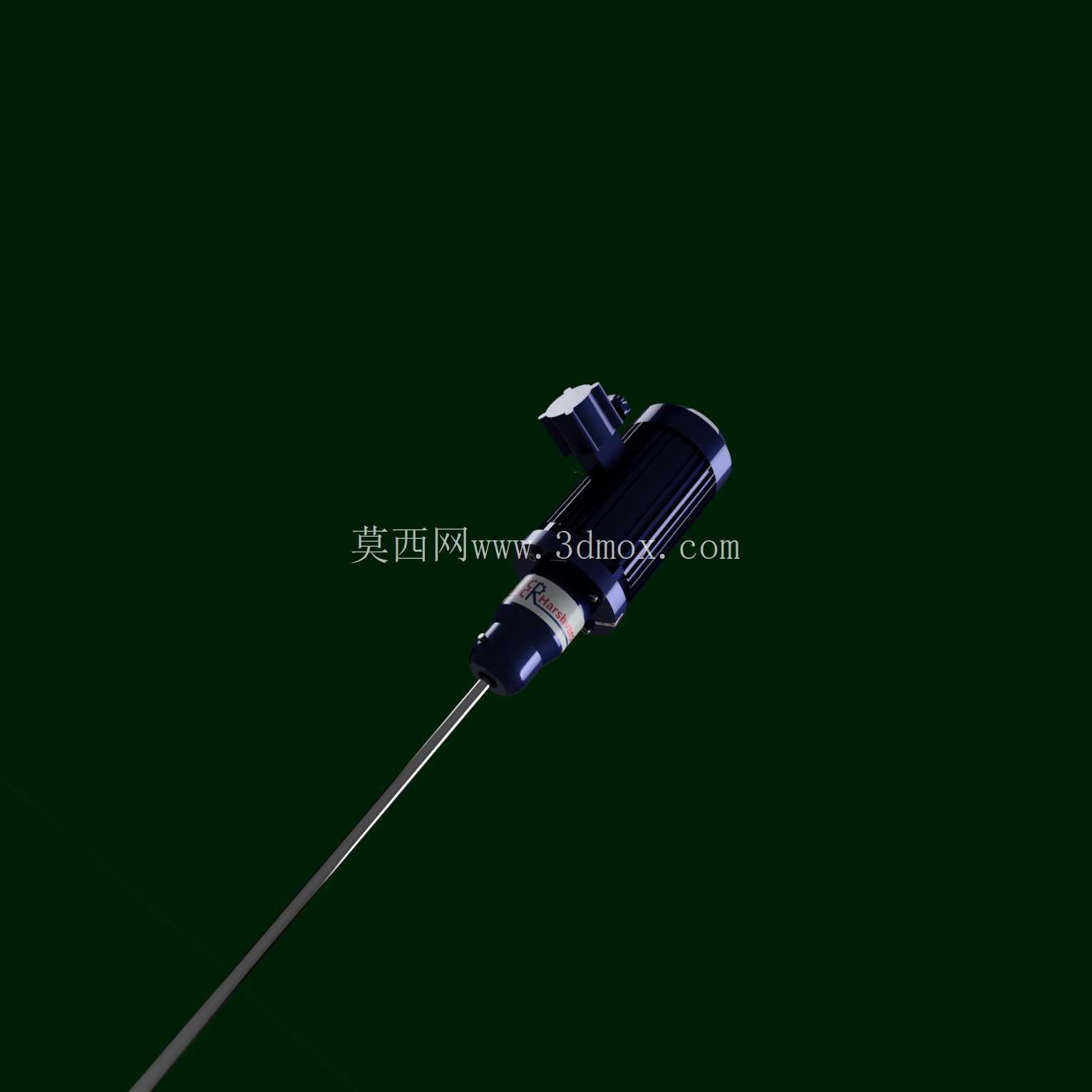

　　从三维建模的角度来看，整个模型的装配关系完全按照实际生产的加工装配逻辑搭建，电机端的连接法兰、轴的台阶定位、桨叶的锁紧结构都做了1:1还原，没有做简化省略，结构工程师在做整套搅拌系统设计时，可以直接调用这个模型放入罐体装配里做干涉检查，也可以基于这个模型的安装尺寸去匹配对应的密封件、安装法兰以及罐体开口尺寸，不需要重新测绘动力端的外形轮廓。模型里的每个零件都拆分到了最小装配单元，电机的外壳散热筋、接线盒位置、轴端的键槽、桨叶的角度都做了精准还原，做设备展示或者方案汇报时，可以直接做剖切动画来展示内部的动力传递路径，也可以导出工程图直接用于零部件的加工参考。
