卧式承压储液罐体带护栏及管路结构

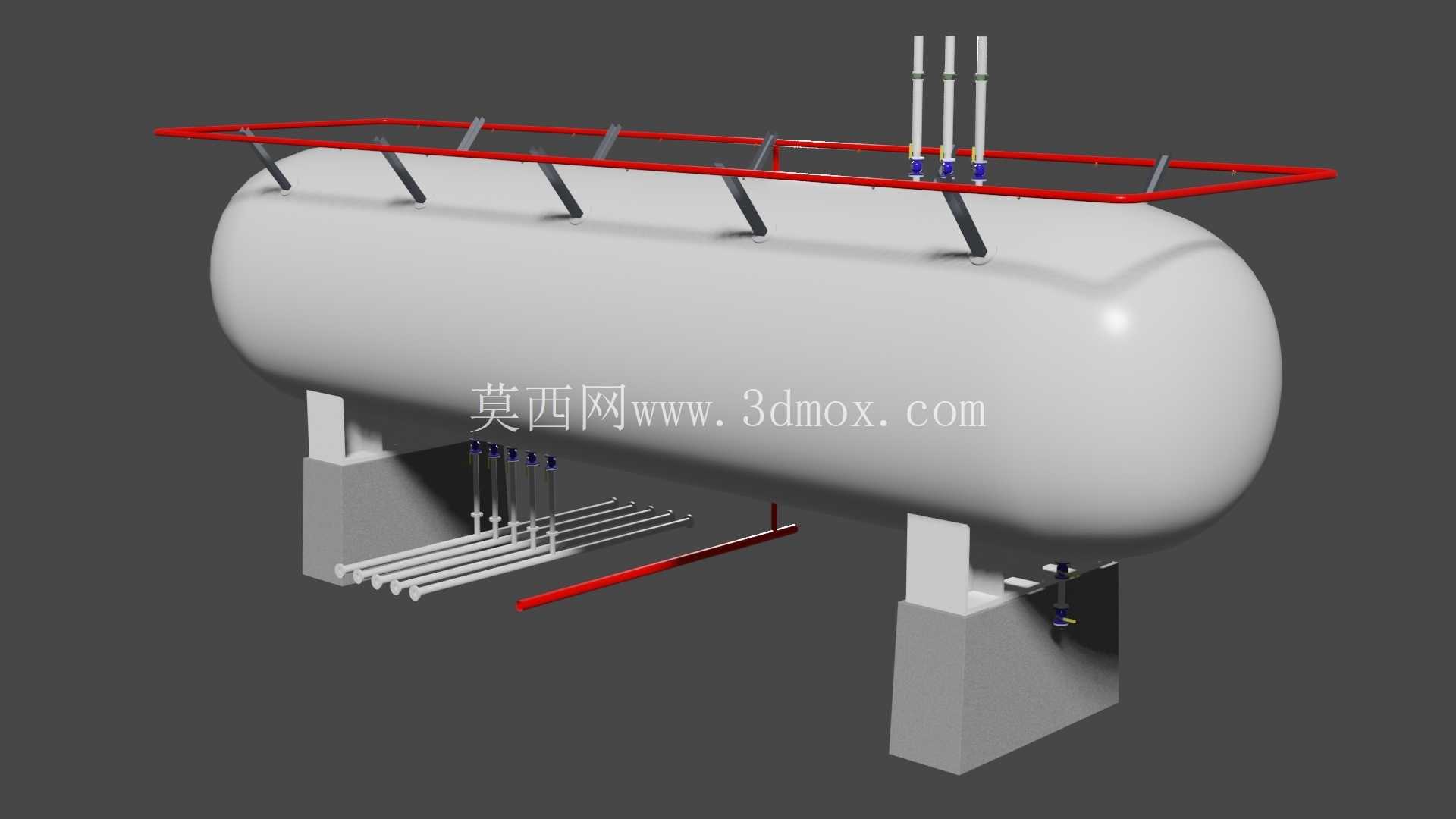

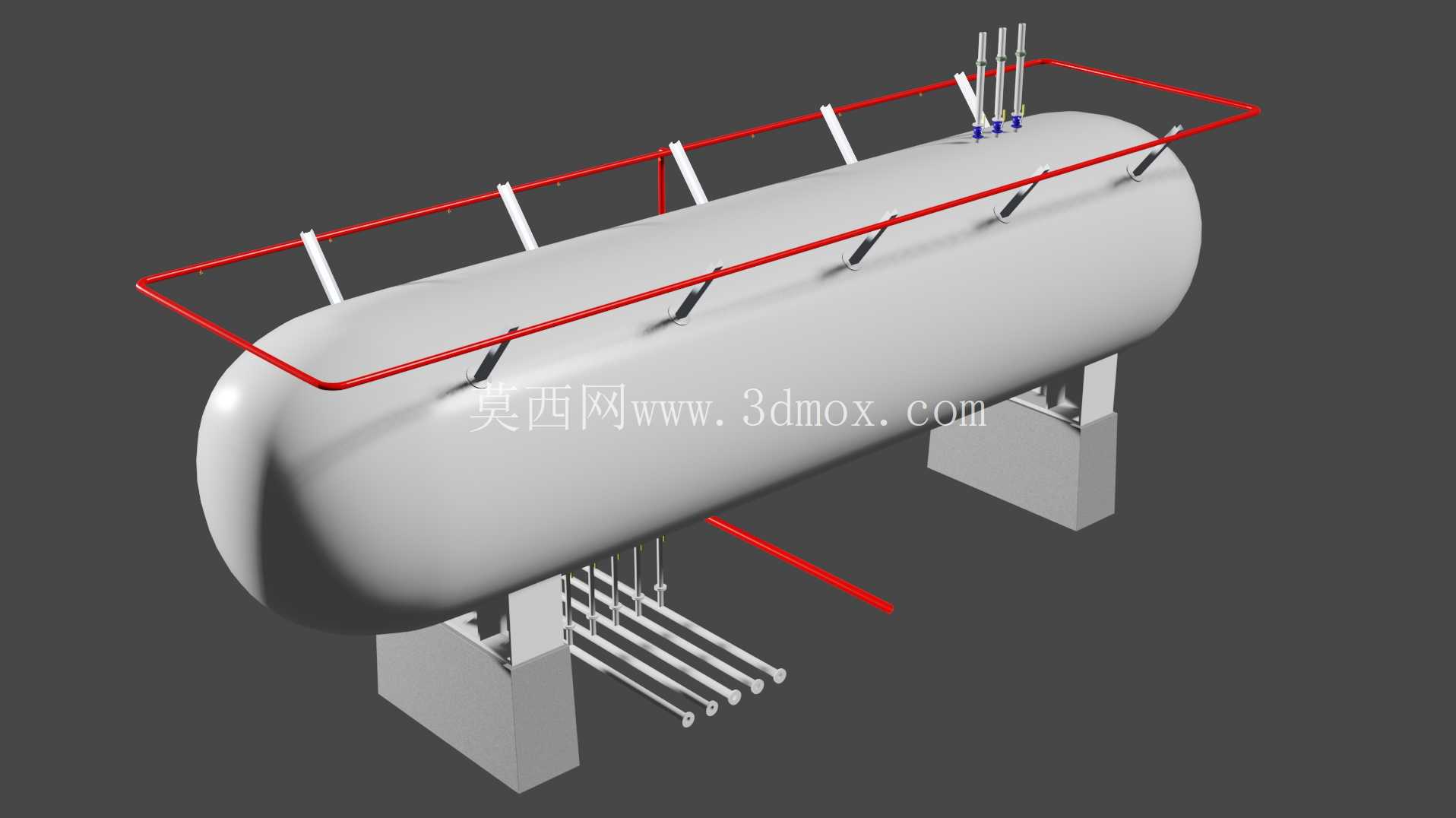

　　在化工储运、油气集输、水处理场站的现场布设中，卧式承压储液罐体是核心的介质暂存单元，这类设备的三维建模精度直接影响后续管线综合排布、支墩载荷核算、现场安装对位的效率，很多现场施工出现的管线碰擦、护栏安装空间不足、操作面预留不够的问题，本质都是前期建模阶段没有把安装边界和附属结构的尺寸逻辑梳理清楚。这个罐体模型采用标准椭圆封头的卧式筒体结构，筒体部分为等壁厚卷制焊接成型，两端封头与筒体的环缝位置做了结构加强处理，匹配中低压工况下的介质存储需求，可用于存储常温状态下的液态化工介质、生产循环水、油气分离后的液相组分，不同工况下可通过调整壁厚参数、接管材质适配不同的介质腐蚀特性与压力等级。

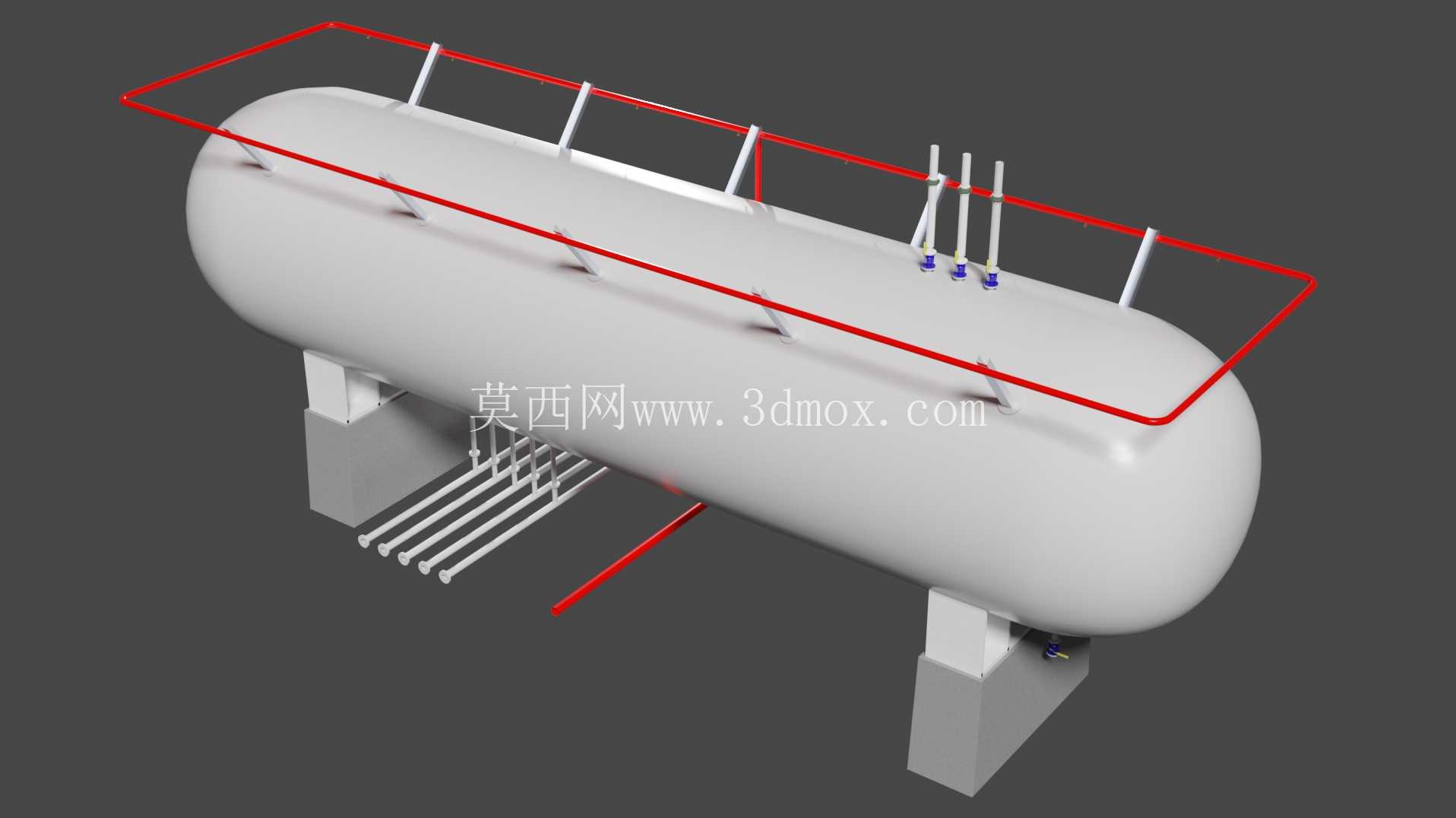

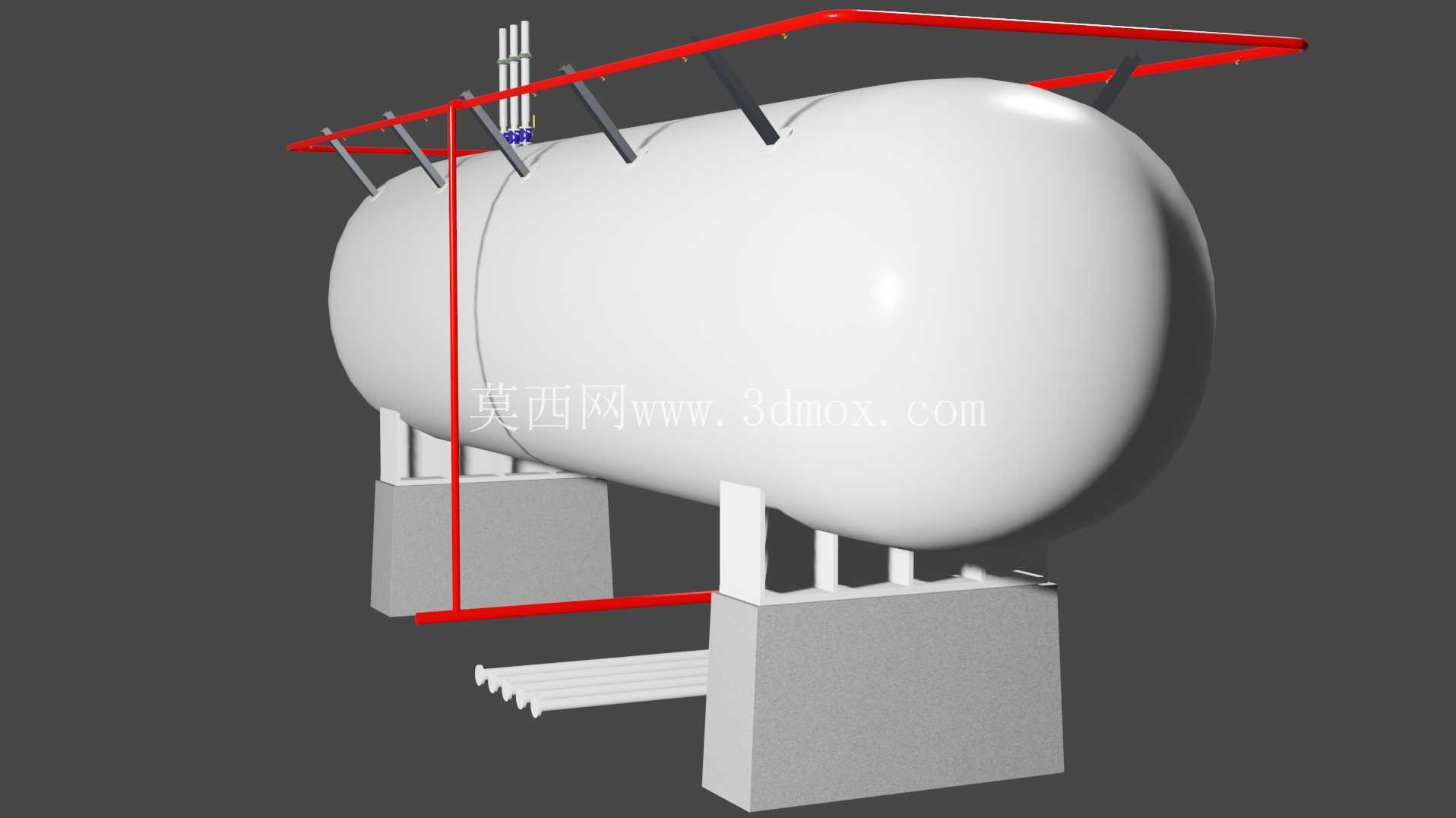

　　从结构设计逻辑来看，整个罐体的支撑采用双鞍式支座，支座的底板尺寸、筋板排布完全匹配混凝土支墩的预埋螺栓点位，建模时已经预留了支座底板与预埋板的焊接调整间隙，避免现场安装时出现螺栓孔对位偏差。罐体顶部的安全防护护栏采用矩形钢管焊接成型，护栏的高度符合工业操作平台的安全规范要求，护栏立柱与罐体顶部的焊接垫板做了一体化建模，垫板位置避开了筒体的纵缝与环缝，防止焊接应力集中对筒体强度造成影响，护栏围合的区域刚好覆盖顶部所有操作接管，方便运维人员站在罐顶进行阀门操作、仪表校准、巡检作业。

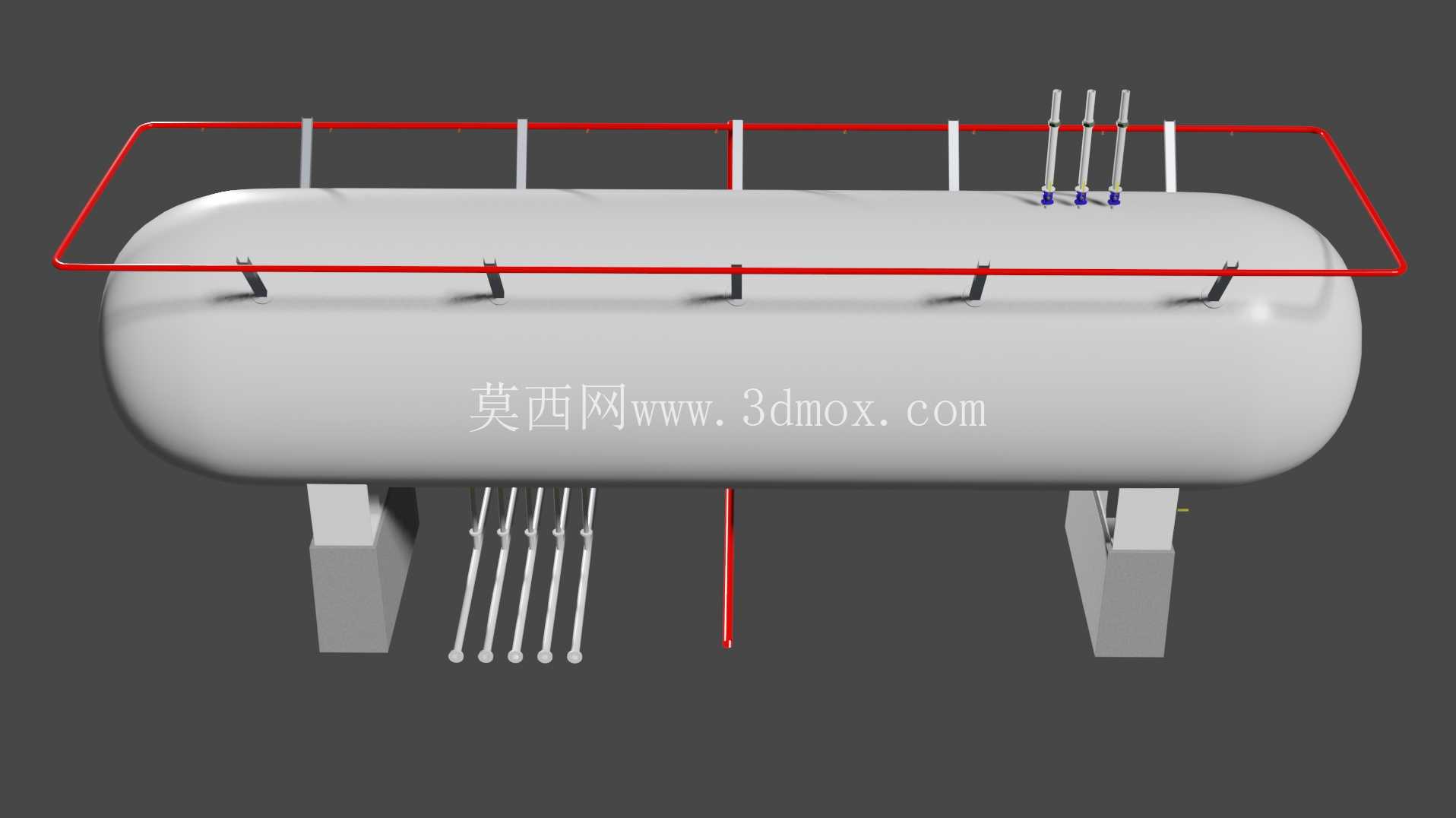

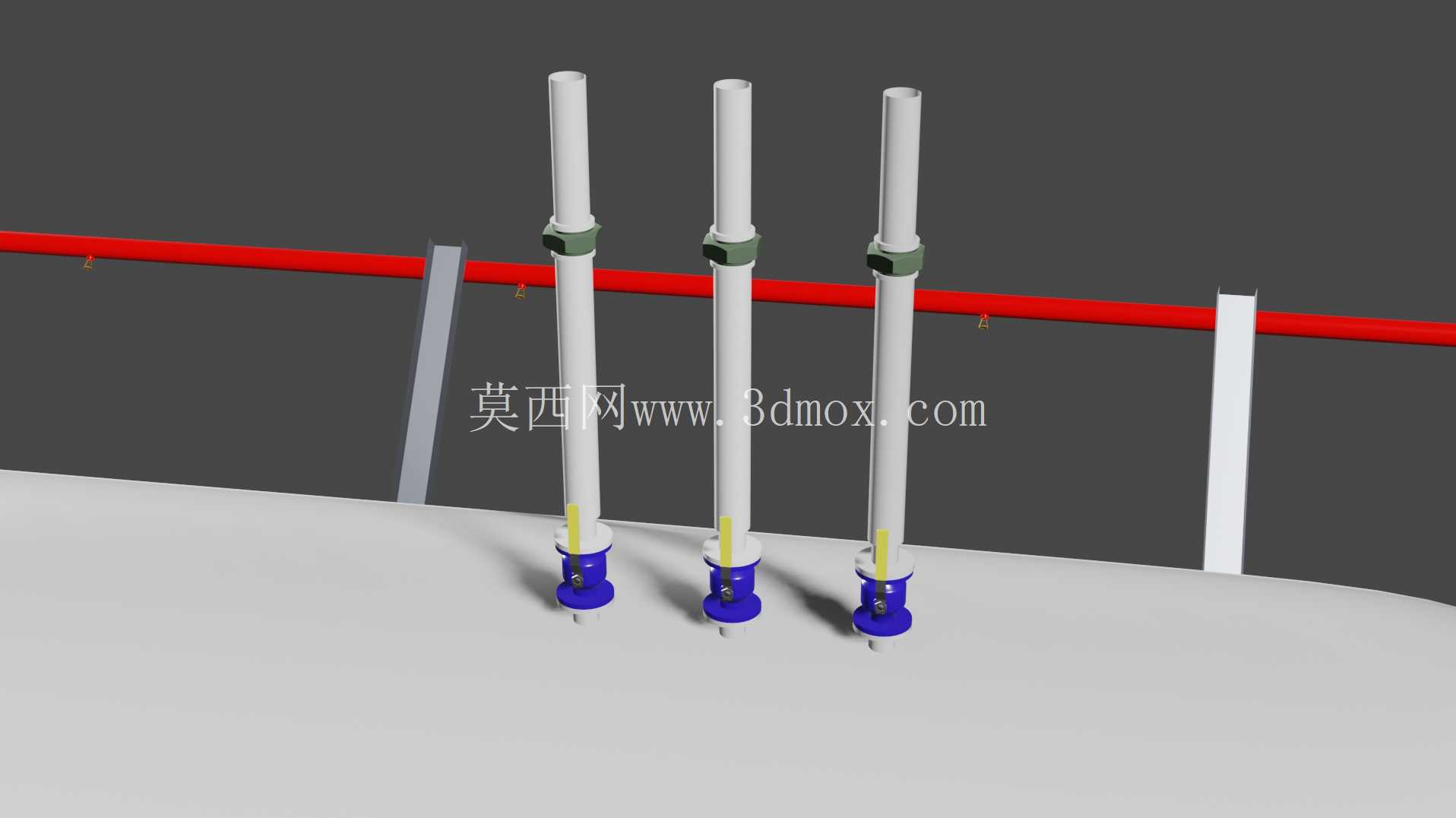

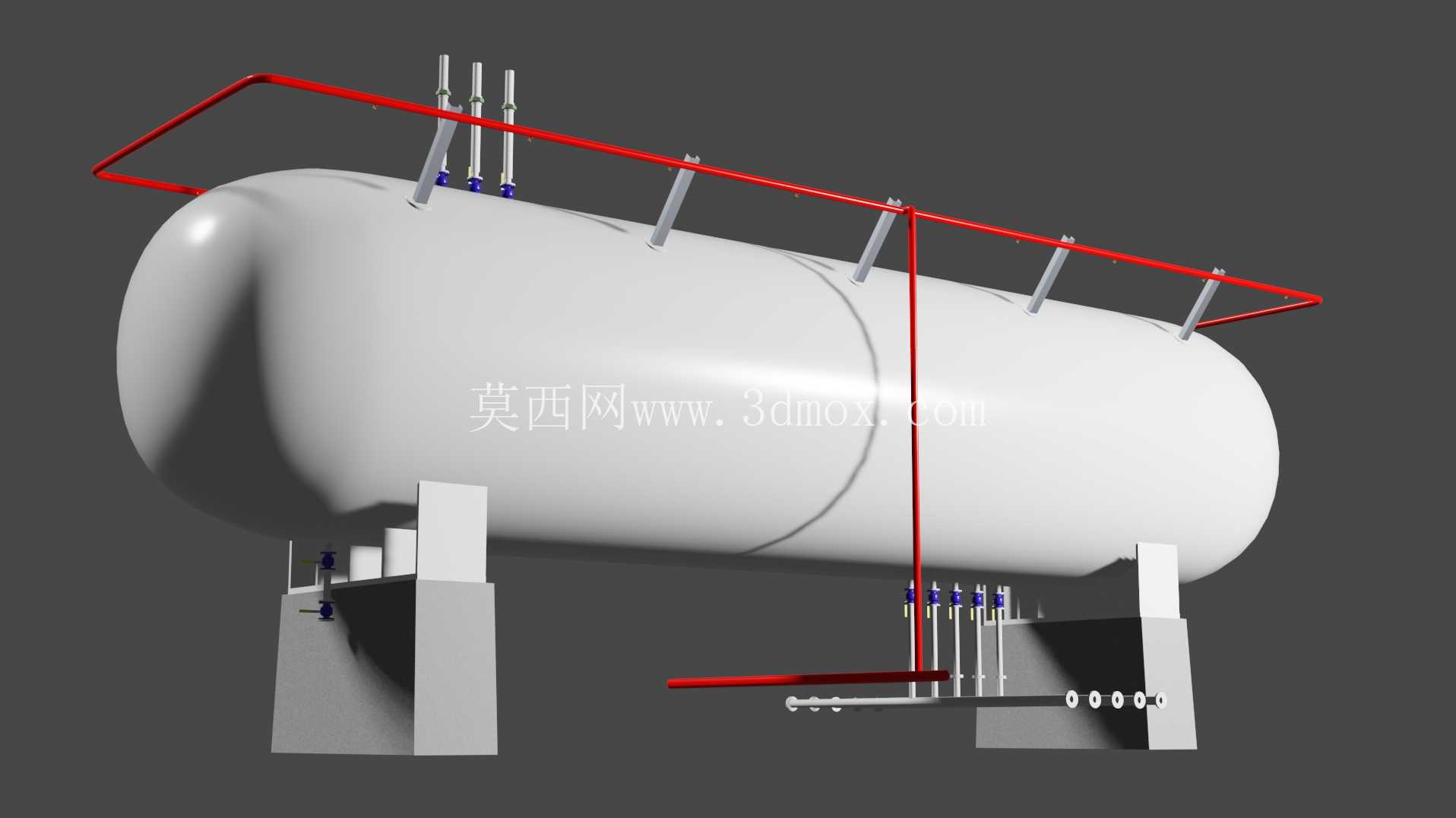

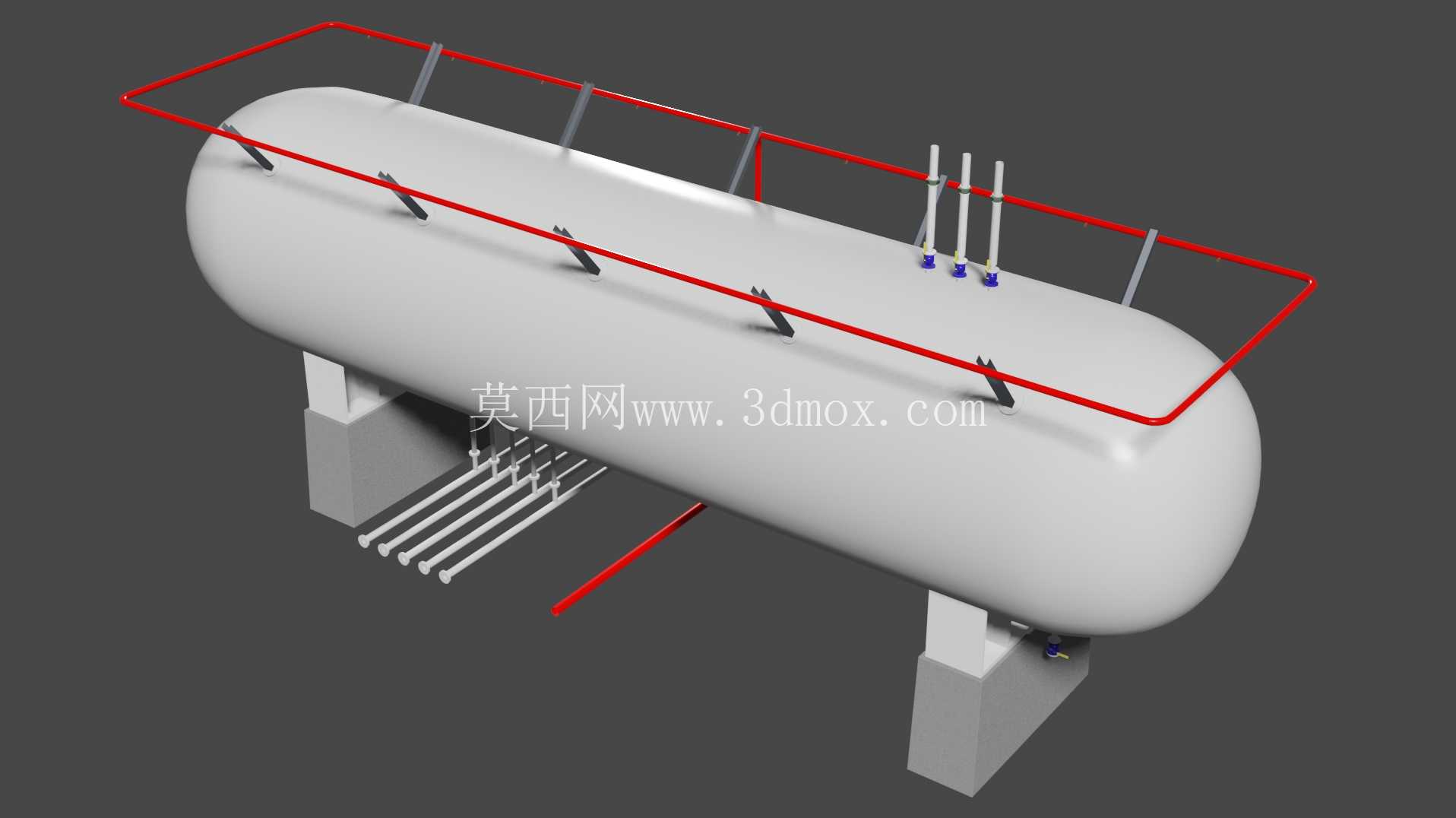

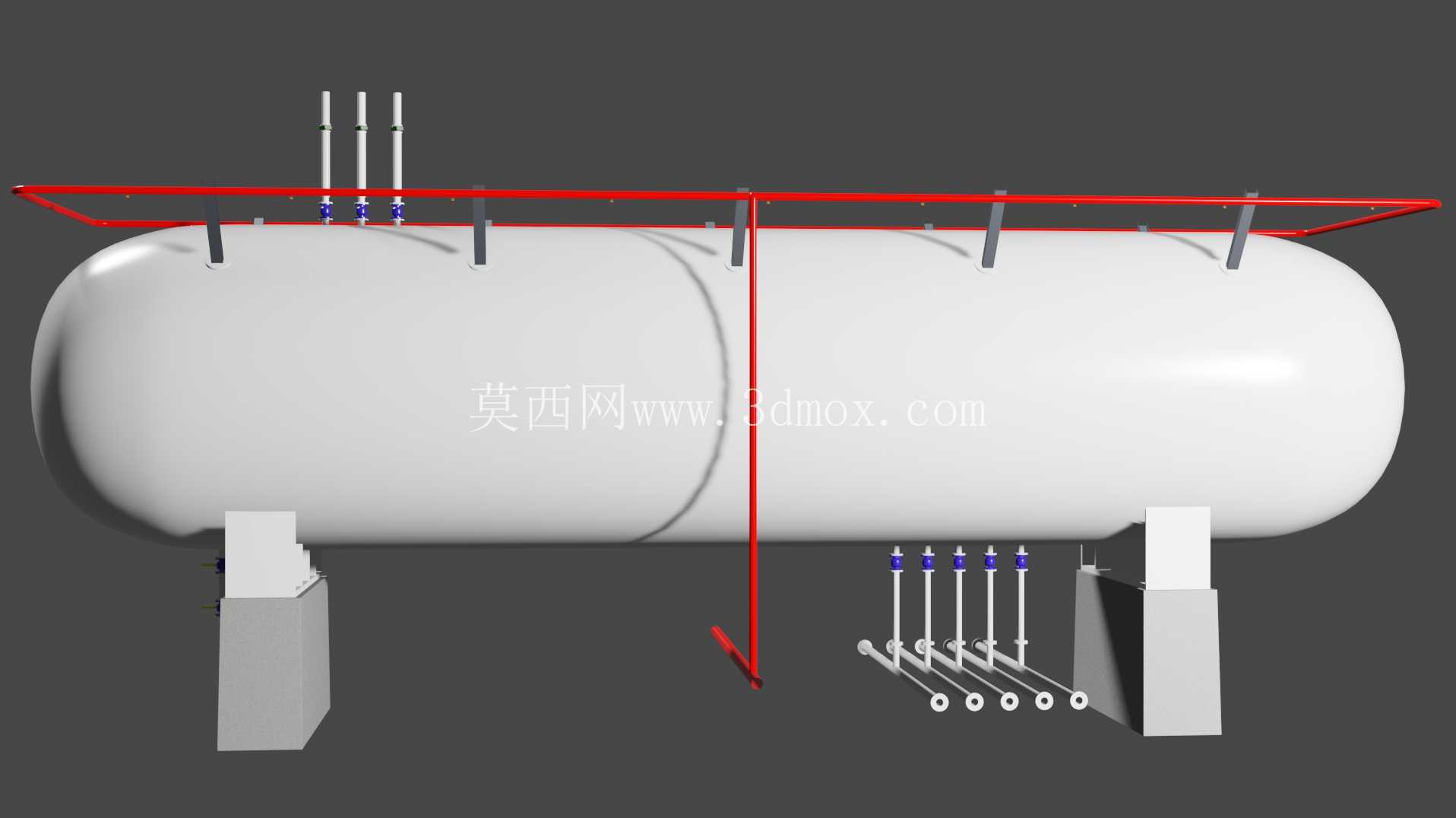

　　顶部的三根竖向接管为安全附件接口，分别可用于安装安全阀、放空阀、压力检测仪表，接管的伸出高度、法兰端面的水平度都做了精准建模，方便后续对接仪表阀门的标准件模型，不会出现法兰螺栓孔对位错位的问题。罐体底部的多组水平排布管路为介质进出与排污接口，管路的排布间距预留了法兰安装、阀门操作的手部操作空间，底部排污接口的位置略低于筒体内部的最低点，保证停机检修时可以将罐内介质完全排空，无残留积液。侧面延伸的红色管路为旁通管线，可用于罐体之间的介质倒罐、应急泄压流程，管线的支架与罐体支座做了结构连接，避免管线运行时的振动传递到筒体上造成焊缝疲劳。

　　建模过程中对所有安装边界做了校核：罐体整体的长度、直径、总高度参数匹配常规场站的设备安装空间要求，鞍式支座的间距符合卧式容器的支撑跨距标准，避免筒体跨距过大造成的中部挠度超标；顶部护栏的外围尺寸没有超出罐体运输时的超宽限值，方便设备整体运输到场后直接吊装就位，不需要现场额外拆解护栏结构；所有接管的法兰端面都预留了垫片安装、螺栓紧固的操作空间，不会出现扳手操作空间不足的问题；罐体底部的管路最低点距离地面的高度满足排污阀安装、积液收集槽布设的空间要求，不需要额外抬高支座高度。

　　对于结构设计从业者来说，这类模型的参考价值在于理清了卧式承压容器附属结构的建模逻辑：不是简单把筒体、封头、支座、护栏、管路拼接在一起，而是要结合现场安装、运维操作、运输限制、强度校核的多维度要求，调整每个结构件的位置与尺寸，比如护栏的开门位置要正对顶部的操作平台爬梯方向，底部管路的阀门手轮要朝向巡检通道一侧，支座的地脚螺栓孔要做长圆孔设计适配安装误差，这些细节在建模阶段就考虑到位，后续导出的工程图才能直接指导生产加工，现场施工时才不会出现大量的现场切割、焊接调整的工作量。另外模型中所有结构件的焊缝位置都做了合理避让，比如接管与筒体的连接焊缝没有和筒体的纵缝环缝重合，护栏立柱的垫板焊缝避开了封头的应力集中区域，这些细节都是实际工程中反复验证过的设计要点，能有效提升设备的长期运行可靠性，减少焊缝开裂、介质泄漏的风险。
