小型穿芯式电流互感传感部件结构

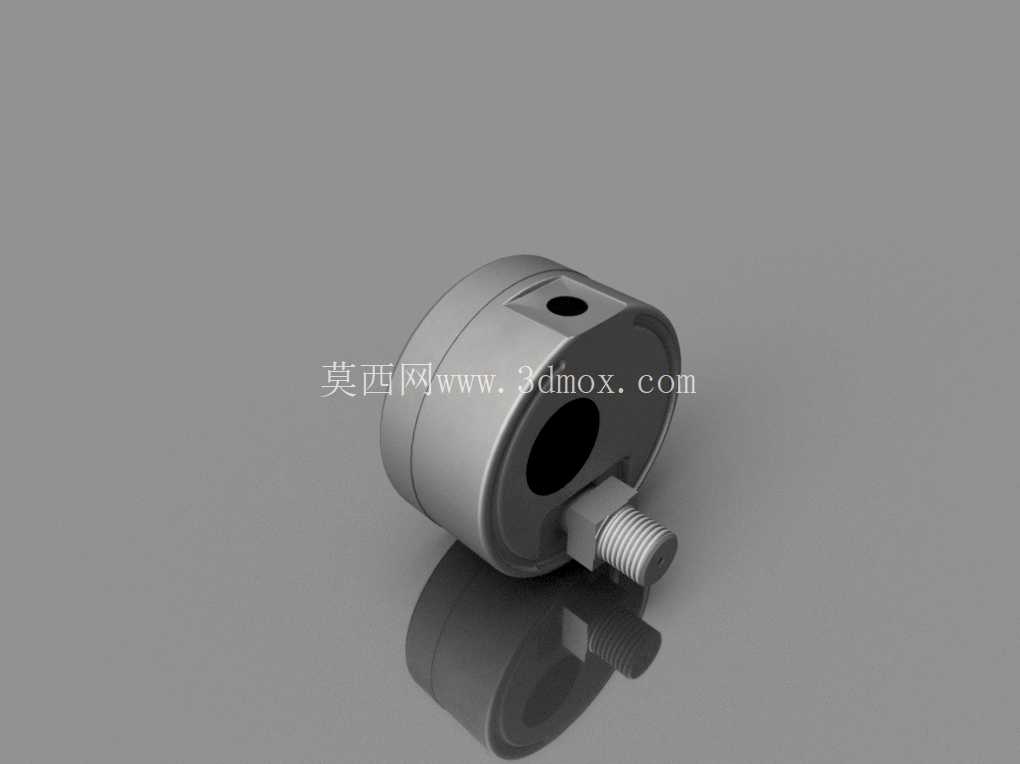

　　在低压配电盘、电机回路电流采集、工业设备过载保护的现场场景里，这类穿芯式电流传感部件是配电系统里用量极大的基础元件，它不需要断开主回路接线，直接将被测载流导体从中心通孔穿过，就能依靠电磁感应原理把主回路的大电流按固定变比转换成标准小电流信号，供给测量仪表、保护继电器或者PLC采集模块使用，避免大电流直接接入二次侧设备造成的器件烧毁、人员触电风险。从结构设计逻辑来看，这个部件采用环形闭合铁芯作为磁路载体，外壳采用阻燃工程塑料一体注塑封装，把环形绕组完全密封在壳体内部，既可以隔绝现场的粉尘、潮气侵入绕组层间造成绝缘下降，也能避免安装过程中磕碰损伤漆包线绕组。

　　壳体侧面预留的安装凸台带外螺纹结构，不需要额外制作安装支架，直接穿过配电盘面板的预留开孔，用配套的锁紧螺母就能完成正面固定，安装时的操作空间只需要预留出螺母拧紧的扳手空间即可，比传统螺栓固定的互感器节省至少三分之一的盘内安装空间，适配紧凑式低压抽屉柜的安装空间限制。中心穿线孔的孔径设计覆盖常规16平方到70平方的单芯铜电缆穿入需求，孔口做了圆弧倒角处理，穿线时不会划伤电缆外层绝缘皮，避免长期运行后电缆绝缘破损造成的接地故障。侧面的二次接线端子采用带螺纹的铜嵌件，接线时导线压接端子后直接用螺丝锁紧，接触电阻小，大信号传输时不会出现端子发热的问题，端子外部的绝缘凸台可以增大不同极性端子之间的爬电距离，满足低压电气设备的绝缘安全要求。

　　设计时磁路的工作点选在磁化曲线的线性段，正常额定电流范围内的比差控制在0.5级精度要求内，能够满足常规电流计量、过载保护的信号采集精度需求，当回路出现短时过载电流时，铁芯会快速进入饱和状态，限制二次侧的输出电流幅值，避免二次侧开路时产生的高压击穿绝缘或者损坏后端采集设备。整个部件的外形轮廓做了圆弧过渡处理，没有尖锐的棱角，安装时不会划伤操作人员的手部，壳体的壁厚均匀，注塑成型时不容易出现缩痕、缺料的缺陷，量产时的成品率更高。

　　从安装边界来看，部件固定后突出盘后部分的长度控制在合理范围，不会和盘后布置的二次走线槽、其他电气元件产生干涉，二次接线的方向朝向盘内侧面，接线完成后导线可以顺着走线槽直接排布，不需要额外弯折导线，减少接线的工作量。在实际现场使用中，这类部件广泛应用在工厂低压配电回路、光伏并网柜、电机控制中心的电流采集环节，相比开合式的电流互感器，它的磁路没有拼接气隙，测量精度更高，抗外部电磁干扰的能力更强，适合长期固定安装的配电场景使用，日常维护时只需要定期检查端子接线是否松动、外壳有没有开裂破损，不需要额外的校准维护，使用寿命可以达到十年以上，完全满足工业配电场景的长期可靠运行要求。建模过程中需要重点保证中心穿线孔的同轴度，避免穿线时电缆和孔壁产生摩擦，同时要保证安装螺纹的尺寸精度，确保和标准锁紧螺母能够顺畅配合，壳体内部的绕组腔体尺寸要和环形绕组的外径匹配，封装后绕组不会在壳体内晃动，避免运输、安装过程中绕组移位造成的参数偏移。
