矿用隔爆型照明信号综合装置结构设计

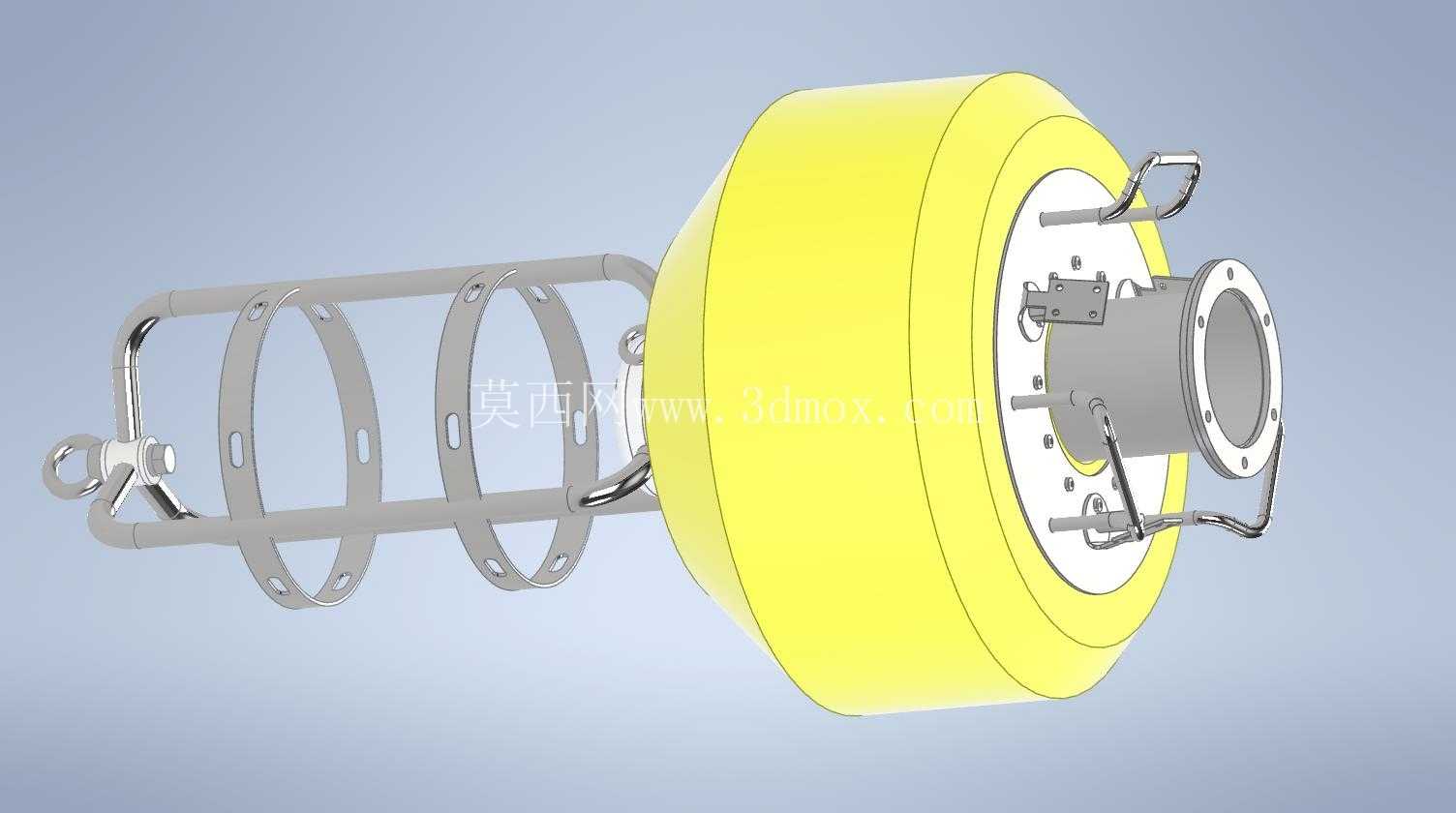

　　该结构针对煤矿井下有瓦斯、煤尘爆炸危险的作业场景设计，核心功能是为采掘工作面、巷道临时作业点提供安全的低压照明供电，同时可承载信号传输回路的供电需求，替代传统非隔爆型供电装置，从结构层面规避井下电气失爆引发的安全隐患。设计初期首先明确井下安装的边界约束：装置整体采用卧式安装逻辑，主壳体为回转体结构，最大外径控制在320mm范围内，轴向总长度含前端防护结构不超过480mm，可直接适配井下现有巷道侧壁的安装挂点，无需额外改造支护结构；壳体背部设置两个对称的冲压成型吊耳，吊耳开孔直径适配M16膨胀螺栓或U型卡箍，既可以贴壁固定，也能通过卡箍挂载在临时支护的钢管上，适配掘进工作面频繁移动设备的作业需求。

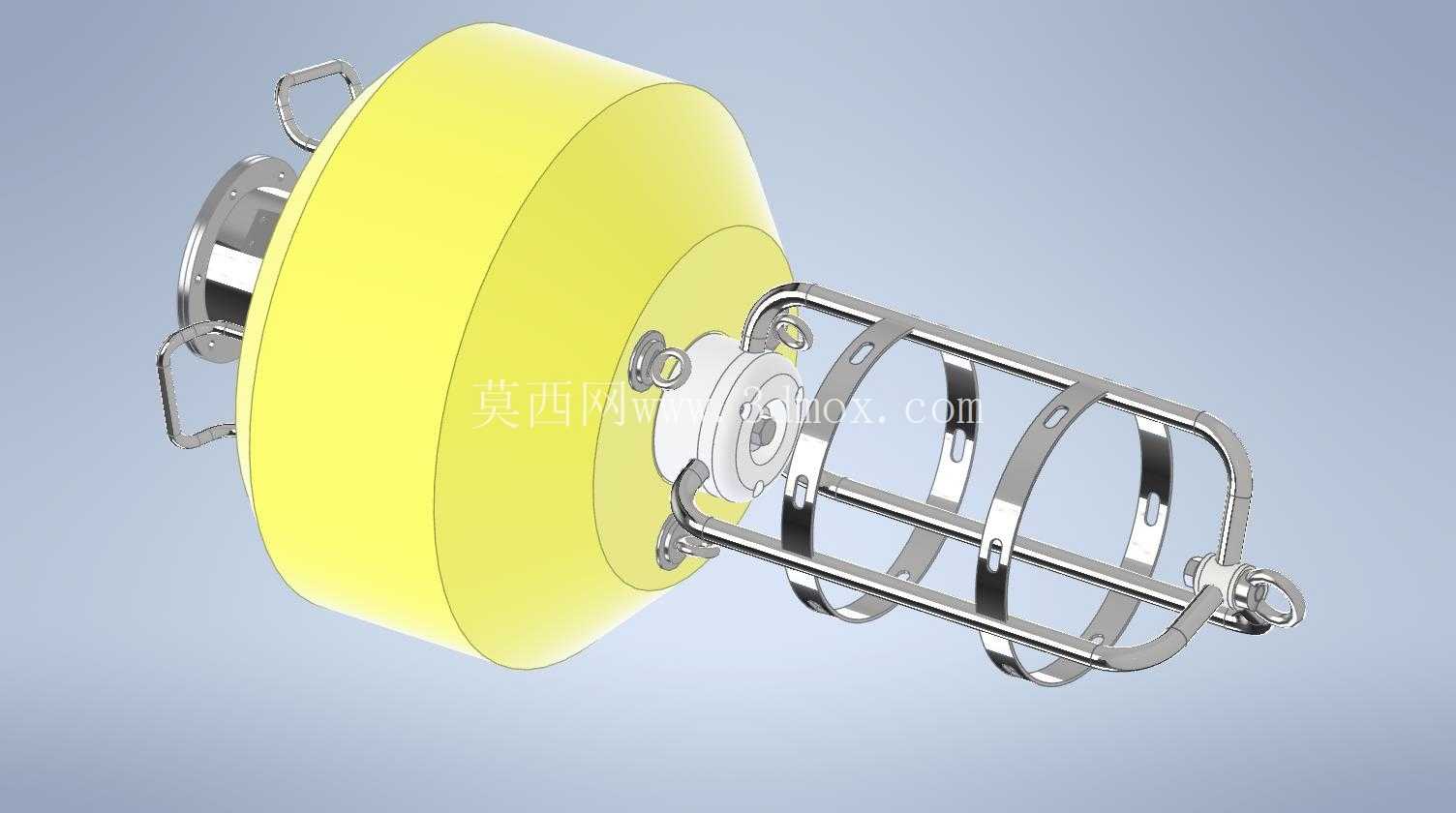

　　主壳体采用ZL102铸铝材质一体铸造成型，壁厚均匀控制在8mm，壳体结合面采用隔爆面设计，法兰结合面宽度不小于25mm，表面粗糙度达到Ra1.6，装配后隔爆间隙严格控制在0.2mm以内，满足隔爆型电气设备的外壳强度与隔爆间隙要求，即使壳体内发生电弧引爆，也不会引燃外部环境中的爆炸性混合气体。前端的金属防护笼采用304不锈钢圆钢弯折焊接成型，笼体与主壳体通过三个均匀分布的M8螺栓固定，防护笼的栅条间隙控制在12mm，既可以避免井下坠落的矸石、搬运过程中的硬物碰撞损坏前端的照明光源与透明罩，又不会遮挡光线输出角度，保证照明覆盖范围满足作业面照度要求；防护笼前端设置一体式吊环，可作为设备搬运时的起吊点，也可用于悬挂临时警示标识。

　　壳体左侧的接线腔采用独立隔爆设计，接线端设置三个不同规格的电缆引入装置，分别适配主电源进线、照明回路出线、信号回路出线，每个引入装置都配备橡胶密封圈与压紧螺母，可适配不同外径的矿用橡套电缆，保证接线后的密封性能与隔爆性能；接线腔内部预留足够的接线空间，可容纳3根16mm²动力电缆的接线端子，接线端子之间设置绝缘隔板，避免不同回路之间的爬电距离不足引发短路。结构设计过程中充分考虑井下维护的便捷性，主壳体与前端盖的连接采用快拆式卡扣配合螺栓紧固，日常更换光源时无需完全拆卸所有螺栓，松开卡扣即可旋转打开前端盖，维护完成后卡扣可实现预定位，再拧紧周边的紧固螺栓即可保证隔爆面贴合到位，减少井下作业人员的维护操作时间。

　　壳体表面采用黄色静电喷塑处理，颜色符合煤矿井下电气设备的安全色标要求，喷塑层厚度不小于80μm，可抵御井下高湿度、高粉尘环境下的腐蚀，避免壳体长期使用后出现锈蚀剥落的问题。整个结构的重量控制在12kg以内，单人即可完成搬运与安装作业，适配井下狭窄空间内的设备转移需求；设备安装后距离巷道壁的最小间隙不小于30mm，保证壳体周围的空气流通，避免设备长期运行时散热不良导致内部温度过高。在结构强度校核阶段，针对壳体做了1MPa的水压试验模拟，验证壳体在内部爆炸压力作用下不会出现变形或裂纹；防护笼部分做了10J的冲击载荷模拟，验证矸石撞击时不会出现变形触碰内部光源；所有外露的金属部件都做了等电位连接设计，通过壳体内部的接地端子连接井下接地网，避免设备漏电时产生电火花。
