NEMA8规格步进电机直角安装固定支架

　　在小型自动化设备、桌面级精密运动机构、3D打印传动模组、小型CNC雕刻机进给单元这类对安装空间有严格限制的场景里，步进电机的安装固定方式直接决定了传动系统的同轴度、运行稳定性与整机空间利用率。这款针对NEMA8规格步进电机设计的直角安装支架，正是为解决狭小空间内电机垂直布局安装的痛点开发的结构件，适配法兰安装尺寸符合NEMA8标准的20系列步进电机，能够将电机输出轴的朝向从水平安装状态转换为垂直于安装基面的方向，或是在L型安装空间内完成电机的紧凑固定，避免传统直连安装带来的空间冗余问题。

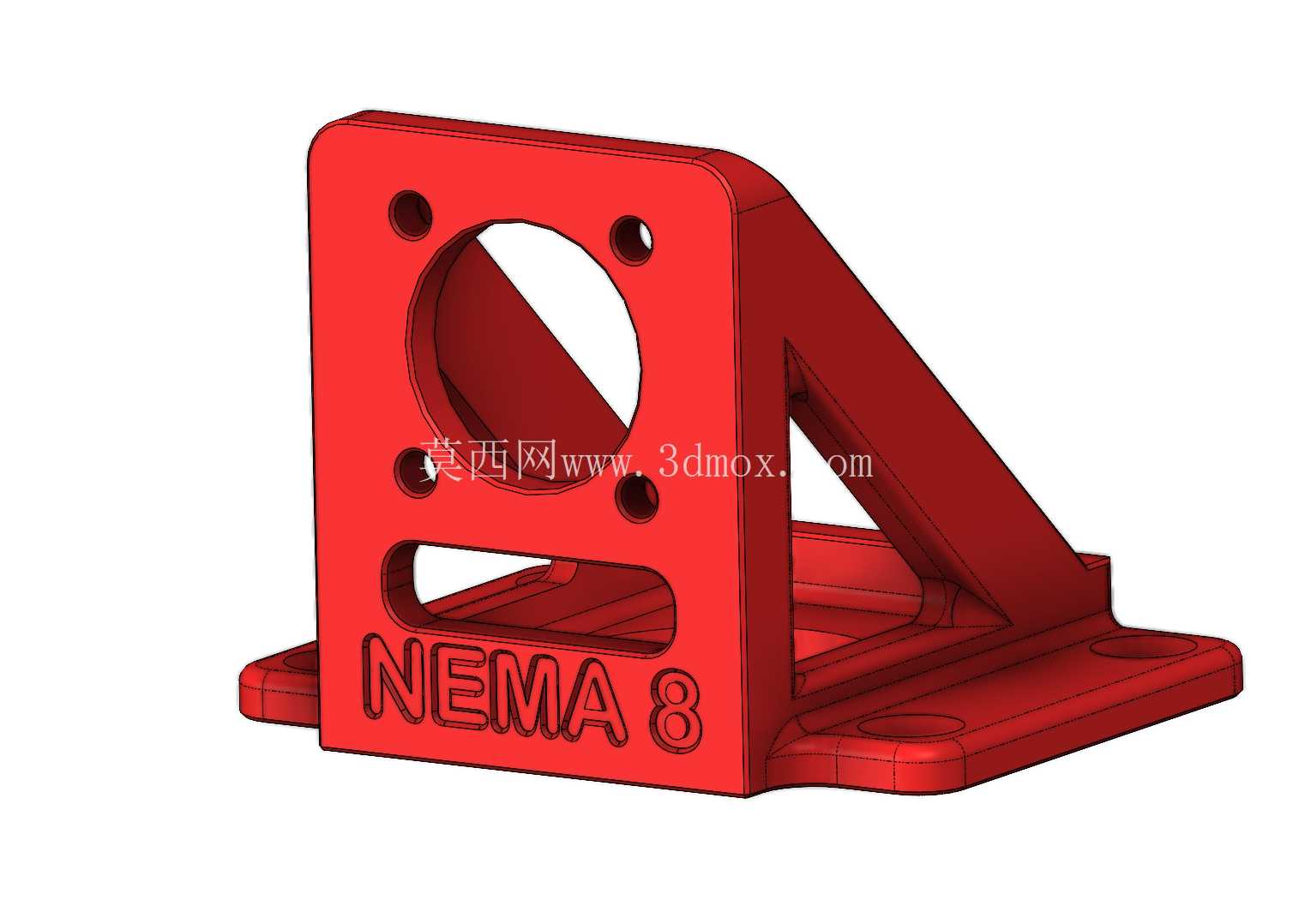

　　从结构设计逻辑来看，这款支架采用一体化L型承载结构，竖直安装面与水平安装底座通过三角形加强筋做刚性连接，区别于无加强筋的薄板折弯支架，这种一体化加强结构能够在轻量化的前提下大幅提升支架的抗扭刚度与抗振性能，避免电机高速启停时支架产生共振形变，保障电机输出轴与传动部件的同轴度稳定。竖直安装面的中心开设大尺寸通孔，孔径匹配NEMA8电机的输出轴伸出空间，不会对电机轴的转动、联轴器的安装造成干涉，通孔周围均匀分布四个安装螺孔，孔位完全对应NEMA8电机法兰的标准安装孔距，无需额外打孔适配即可直接完成电机与支架的锁紧固定，安装面的平面度控制在合理公差范围内，能够保证电机安装后法兰面与支架面完全贴合，避免电机安装倾斜导致的轴系偏磨问题。

　　水平安装底座上开设长条形调节安装槽，而非固定圆孔，这种设计给安装调试留出了足够的调整余量，现场装配时可以沿着槽孔方向微调支架的整体位置，方便对齐传动带轮、丝杠联轴器等传动部件的中心距，降低装配时的对位难度，也能在后期维护时快速调整传动张紧度，无需完全拆卸支架即可完成位置校准。底座的安装面做了平整化处理，能够与设备的安装基面完全贴合，减少安装面间隙带来的装配误差。支架竖直面下方还开设了一个横向长槽，这个结构一方面可以减轻支架整体重量，降低运动模组的负载惯量，另一方面可以作为走线通道，方便电机线缆从支架侧面引出，避免线缆与运动部件产生剐蹭，优化整机的布线整洁度。

　　从安装边界尺寸来看，这款支架的整体轮廓完全围绕NEMA8电机的法兰尺寸做紧凑化设计，竖直面的高度刚好覆盖电机法兰的安装区域，不会额外占用电机尾部的编码器、散热结构的安装空间，水平底座的延伸长度控制在满足安装强度的最小范围内，不会过度挤占设备内部的其他部件安装空间，非常适合在空间局促的小型运动机构中使用。材质适配方面，这款结构既可以采用铝合金加工做轻量化高强度承载，也可以采用3D打印工艺做快速原型验证，不同工艺下的结构强度都能满足NEMA8这类小扭矩步进电机的承载需求，不会出现支架断裂、变形的问题。

　　在实际工程应用中，这类直角支架常被用在桌面级自动化设备的Z轴传动布局里，将步进电机垂直固定在设备型材框架上，通过联轴器直接连接竖直丝杠，省去额外的传动转接部件，缩短传动链长度，提升传动精度；也会用在小型传送带模组的端部驱动位置，将电机垂直安装在模组侧边，减少模组整体的长度方向尺寸，让设备结构更加紧凑。设计时特意将加强筋设置在支架的受力侧，也就是电机输出轴负载的反方向，能够有效抵消电机运行时的扭矩反作用力，避免支架长期受交变载荷产生疲劳形变，安装孔的边缘都做了沉头处理，锁紧螺丝后螺丝头不会突出安装面，保证安装面的贴合度，也不会刮伤安装基面或者干涉其他部件。
