外螺纹六角宝塔式气动软管快插接头

　　这类外螺纹六角宝塔接头在气动管路、低压流体输送场景中应用极为广泛，小到车间内的气动工具供气管路排布，大到小型实验设备的冷却液、低压气体管路接驳，都能看到这类结构件的身影。从实际使用场景来看，它的核心作用是实现刚性螺纹接口与柔性软管的可靠连通，不需要额外的快接卡扣结构，依靠宝塔段的倒锥结构配合管箍锁紧，就能在常规0-1MPa的低压工况下保持足够的连接强度，避免软管受气压冲击脱落。

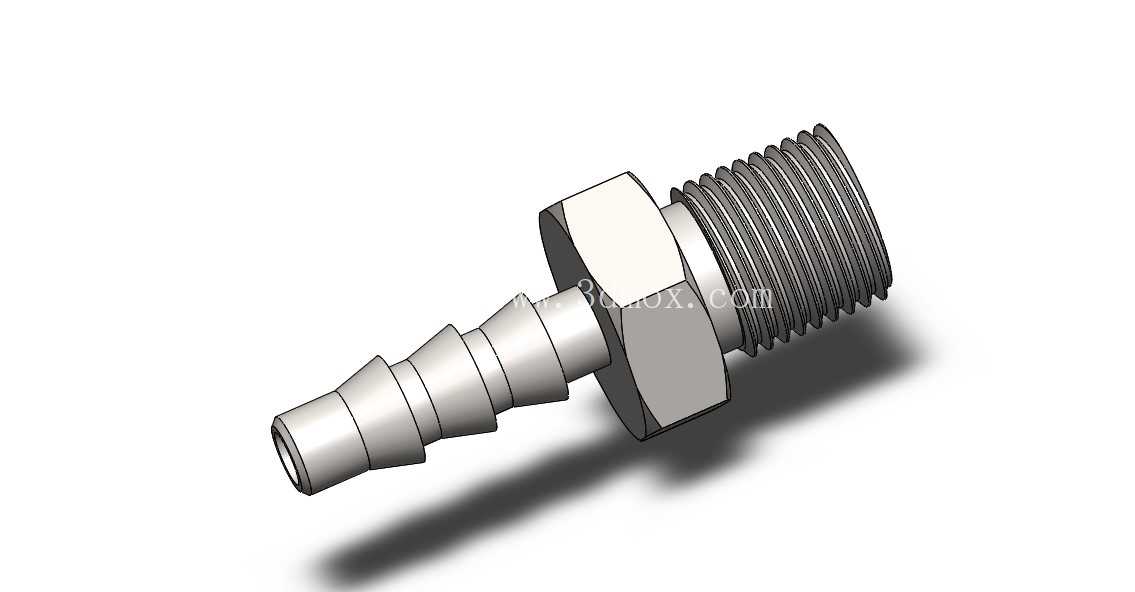

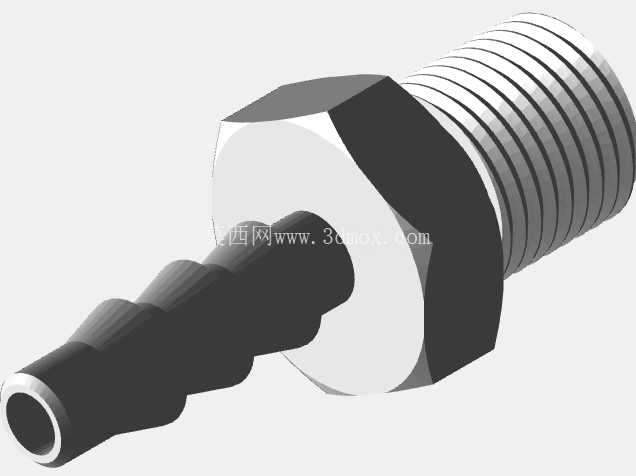

　　从结构设计逻辑来看，接头整体采用一体式金属加工结构，没有拼接焊缝或者装配间隙，从根源上降低了管路泄漏的风险。一端的外螺纹段为标准管螺纹设计，加工时严格遵循通用管螺纹的牙型角与螺距公差，能够直接和设备端的内螺纹接口匹配，安装时只需要在螺纹段缠绕适量生料带或者配合密封垫圈，就能实现螺纹副的静态密封，不需要额外涂覆密封胶，后期拆卸维护也十分方便。中间的六角台是专门为安装操作预留的受力位，对边尺寸按照标准扳手开口尺寸设计，不管是使用活动扳手还是固定开口扳手，都能稳稳卡持受力，安装拧紧时不会出现打滑刮伤接头表面的问题，六角台的两个端面分别作为螺纹端和宝塔端的限位面，拧紧时端面可以和设备安装面贴合，既能够控制螺纹拧入深度，避免拧入过深顶坏设备内部流道，也能配合端面密封圈实现更好的密封效果。

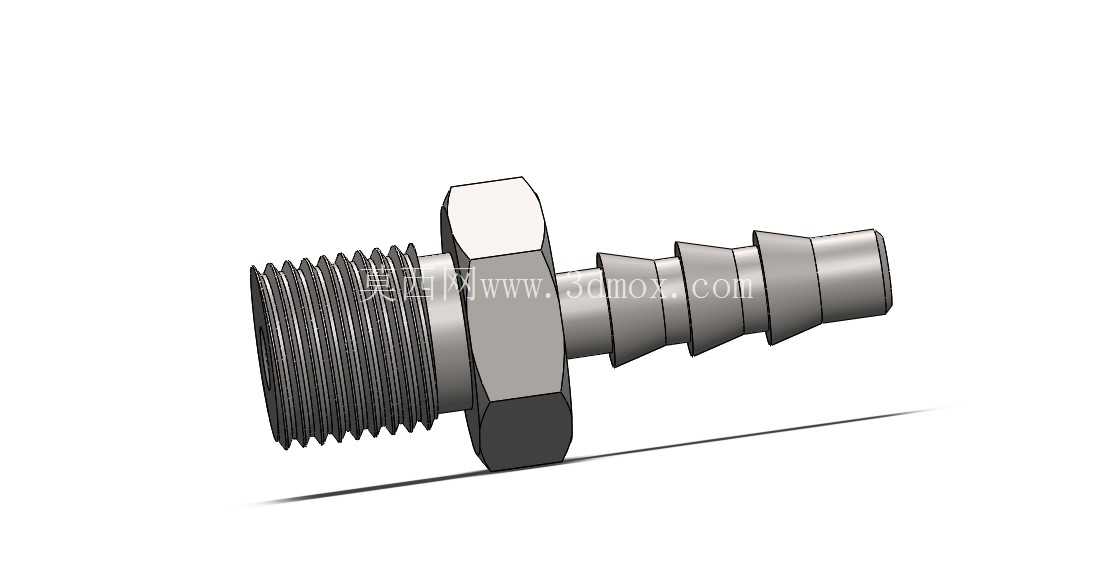

　　另一端的宝塔段采用多阶倒锥结构，每一节锥段的直径从靠近六角台的位置向末端逐步递减，最末端做了圆弧导向处理，穿设软管的时候不需要额外扩口，就能轻松将软管套入宝塔段，随着软管向六角台方向推送，会逐节越过直径更大的锥段，套入到位后软管内壁会被多阶锥段撑紧，每一道锥棱都会嵌入软管内壁形成多道密封线，即使管路内存在瞬时压力波动，多道密封结构也能逐级抵消压力冲击，不会出现单点密封失效的问题。这种多阶倒锥的设计还有一个很实用的优势，就是可以适配一定公差范围内的软管内径，不需要严格匹配单一内径尺寸的软管，对于现场维修、临时管路搭建的场景来说适配性更强。

　　从安装边界尺寸来看，这类接头的外螺纹规格覆盖了常用的1/8、1/4、3/8、1/2等常规管螺纹尺寸，对应的六角对边尺寸、宝塔段长度、整体总长都有对应的标准比例，在做三维布局设计的时候，不需要额外预留过大的操作空间，六角台的径向尺寸只比螺纹大径大出一个扳手卡持的余量，管路排布密集的场景下，相邻接头之间只要留出扳手转动的空间就能完成安装作业。宝塔段的长度设计也充分考虑了管箍的安装位置，套入软管后预留的长度足够安装喉箍或者钢丝卡箍，锁紧时卡箍的位置刚好落在两道锥棱之间的凹槽位置，不会因为软管受压变形出现卡箍滑移的问题。

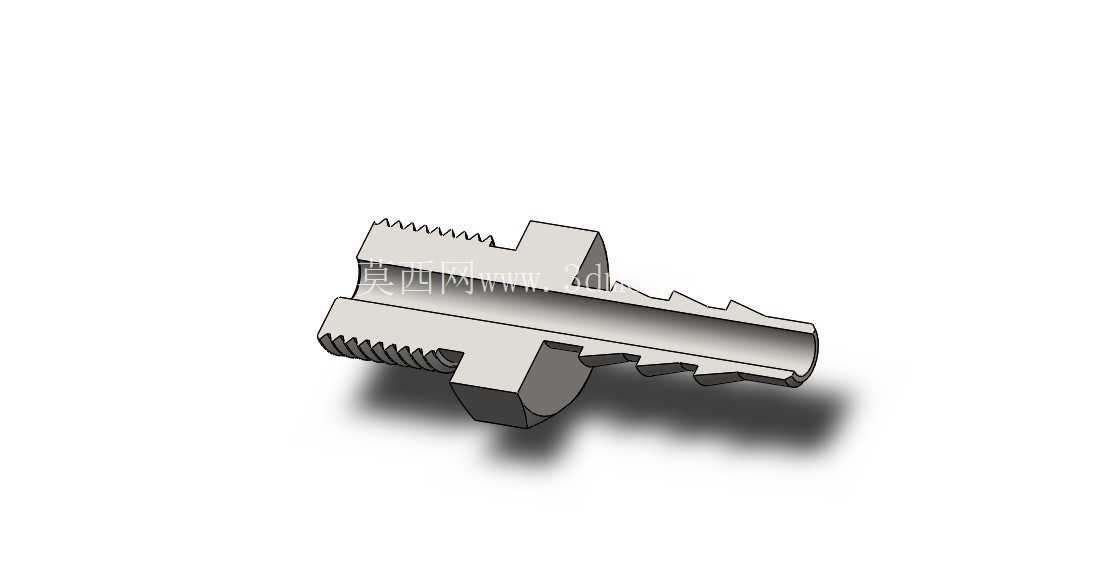

　　在实际建模过程中，这类零件的建模重点在于螺纹段的牙型精度和宝塔段的锥度比例，螺纹牙型如果建模时公差设置不合理，实际加工出来就会出现拧不进去或者间隙过大泄漏的问题；宝塔段的每一节锥角如果设计过陡，软管套入时阻力过大，现场装配难度会大幅提升，如果锥角过缓，又会降低锁紧力，容易出现软管脱落的问题。建模时还要注意六角台和两段结构的过渡圆角处理，过渡位置如果做直角锐边，不仅加工时容易出现应力集中导致接头断裂，安装时也容易划伤操作人员的手部，合理的圆角过渡还能提升零件压铸或者车削加工时的工艺性，减少加工毛刺的产生。流道部分采用等径直孔设计，从螺纹端到宝塔端的内流道没有突然的变径或者台阶，流体通过时的阻力损失很小，不会因为流道结构问题产生紊流或者压降，对于低压气体、清水、常规冷却液这类介质的输送来说，流道的通畅性完全能够满足使用需求。
