XL6009带数显电压表升压模块外壳结构

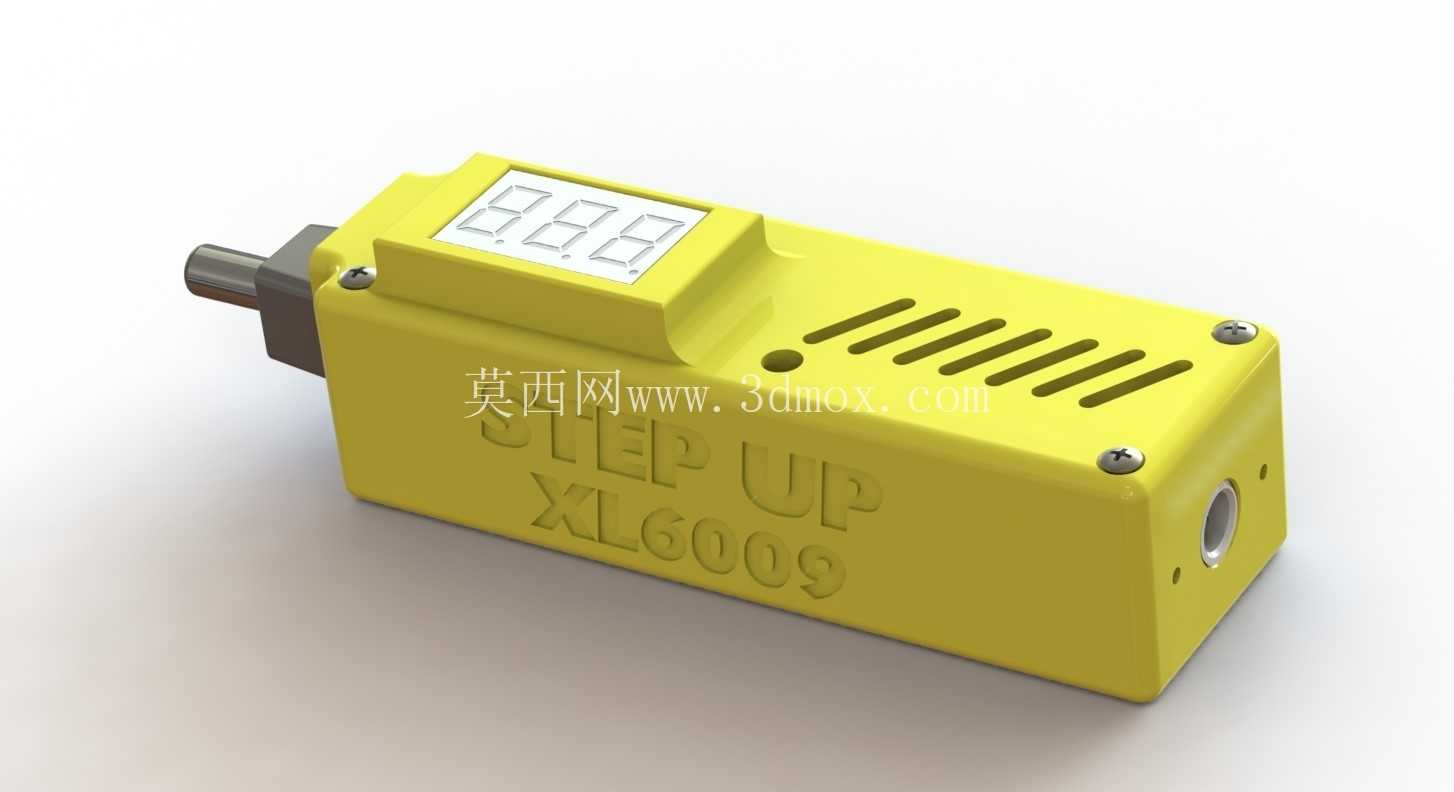

　　这款带数显电压表的XL6009升压模块外壳，是面向便携电子设备供电改造、小型实验装置电源适配场景设计的一体化防护结构，日常在桌面电子实验、户外便携供电改装、小型嵌入式设备供电调试场景中使用频率极高，能够为核心升压电路板、数显电压检测单元提供可靠的物理防护，同时兼顾接线操作的便利性与状态读取的直观性。从结构设计逻辑来看，外壳整体采用长条形方正构型，边角做了小圆弧过渡处理，既避免尖锐边角在装配、使用过程中造成划伤，也能在紧凑的安装空间内最大化利用内部容积，容纳XL6009核心升压电路板、数码管显示驱动板、输入输出接线端子等全部元器件。

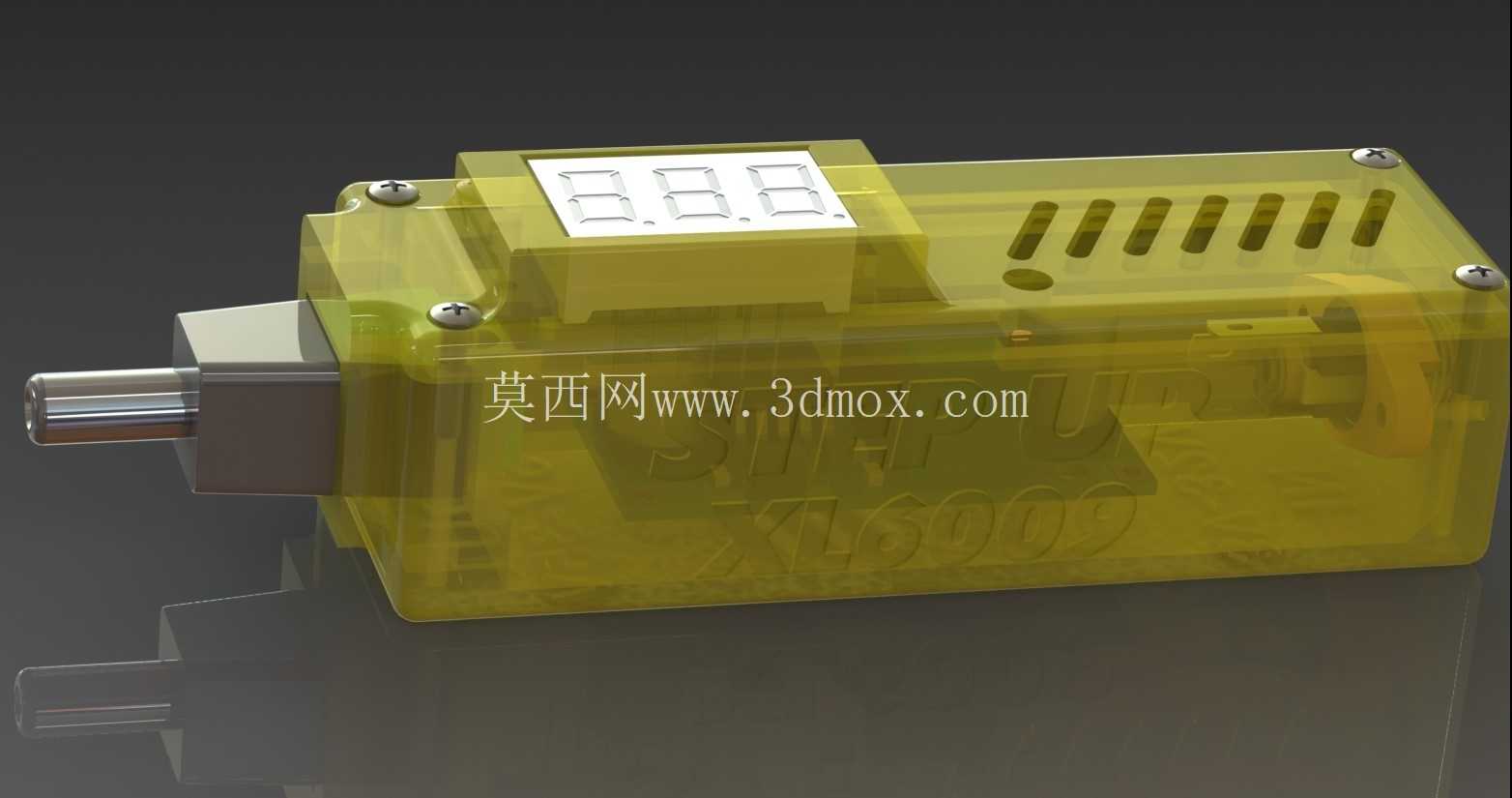

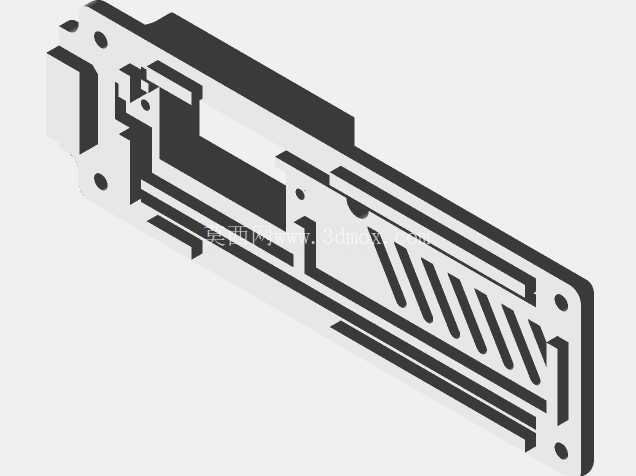

　　外壳顶面预留了嵌入式数码管安装窗口，刚好匹配三位数码管的显示区域，装配后数码管显示面与外壳顶面基本齐平，既不会因为突出过多容易被磕碰损坏，也不会因为凹陷过深影响斜向视角的读数清晰度，日常使用时无需额外调整角度就能快速读取输出电压数值。顶面一侧设计了多道平行的通风格栅，格栅的开槽宽度控制在1.2mm，既能够保证模块工作时产生的热量通过自然对流散出，避免长时间大电流输出时内部积温过高导致元器件性能衰减，也能阻挡较大尺寸的金属碎屑、杂物掉入壳体内造成电路短路。

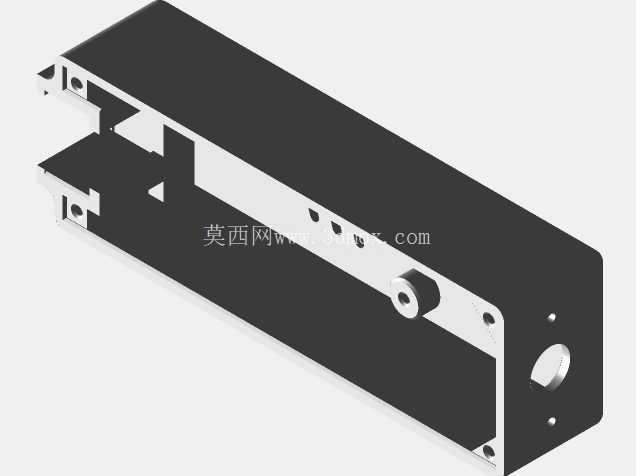

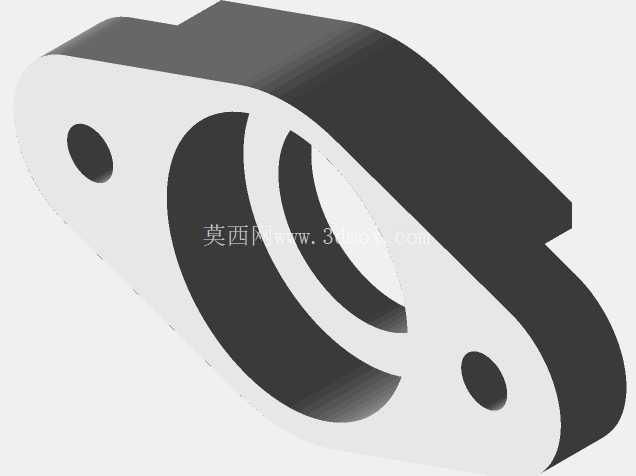

　　外壳的输入输出端分别在两个短端面预留了接线通孔，输入端的通孔尺寸适配常见的DC直流电源插头，也可以穿过18AWG以下的导线进行直连接线，输出端的通孔旁预留了固定螺丝的安装位，能够适配接线端子的固定需求，接线完成后导线不会因为外力拉扯直接作用在电路板焊盘上，大幅提升接线部位的抗拉扯能力。外壳的上下壳体采用十字槽自攻螺丝进行紧固，四个角位置的螺丝柱做了加厚处理，螺丝柱根部设计了三角加强筋，避免多次拆装后螺丝柱出现开裂断裂的问题，日常维护拆解时只需要拧下四颗固定螺丝就能打开外壳，对内部电路板进行检修或者参数调整。从安装边界尺寸来看，外壳整体长度控制在72mm，宽度28mm，高度22mm，属于非常紧凑的体积规格，既可以通过侧面的安装孔固定在设备内壁的安装柱上，也可以直接放置在小型设备的空余腔体内，不需要占用过多的安装空间，适配多数便携电子设备的内部空余空间尺寸。外壳表面预留了清晰的标识区域，模塑成型的STEP UP、XL6009字样能够直观区分模块的功能类型与型号，避免在多模块并存的实验场景中与降压模块、稳压模块出现混淆。

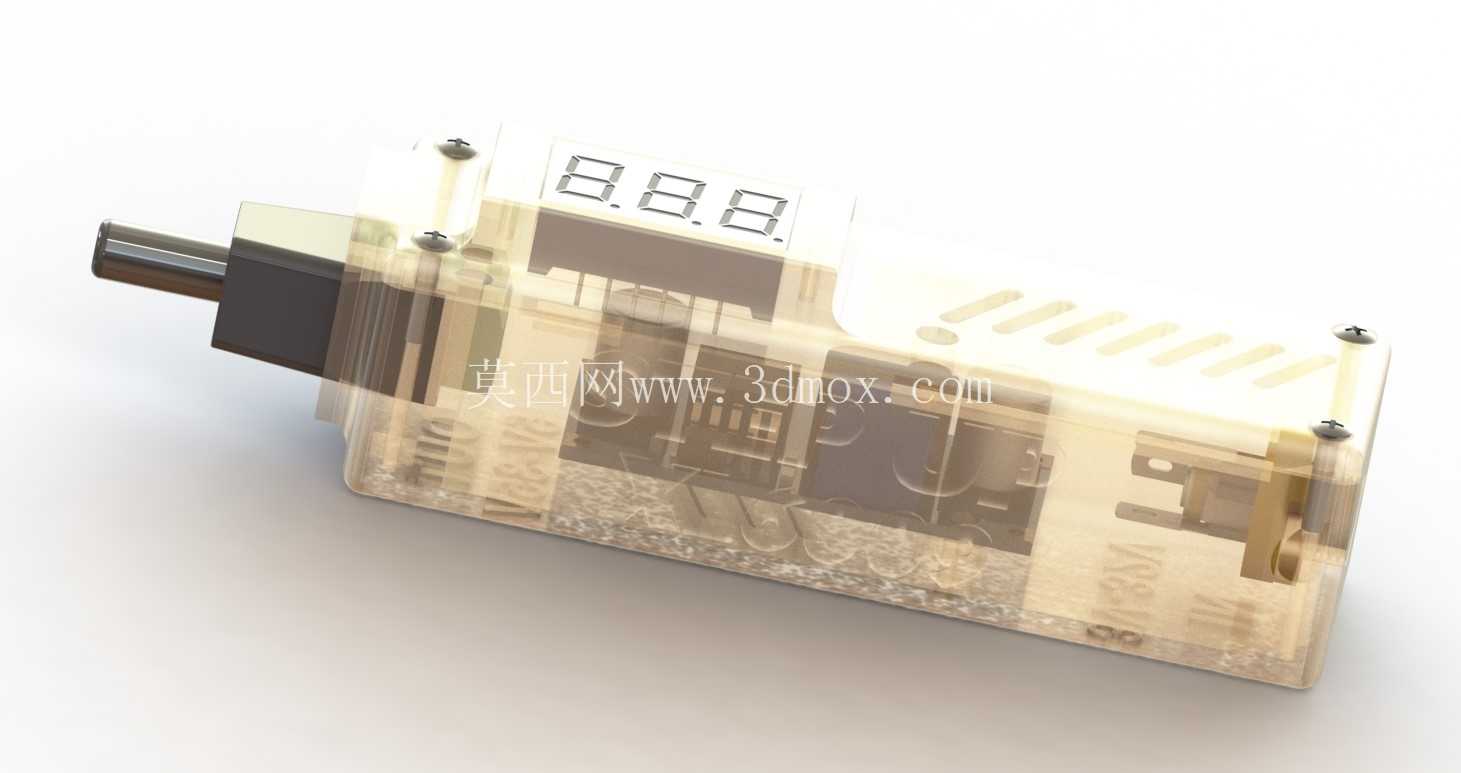

　　在实际使用场景中，这款外壳能够很好地适配DIY移动电源改装、小型太阳能供电装置升压输出、低压设备的电压抬升供电等需求，数显电压表的集成设计省去了外接万用表测量输出电压的步骤，调试过程中可以直接观察输出电压的调整状态，配合外壳上的电位器调节孔，不需要拆开外壳就能用螺丝刀调整输出电压值，调试操作十分便捷。外壳的壁厚设计为1.8mm，采用常规的工程塑料注塑工艺即可生产，壁厚均匀没有突变位置，注塑生产时不会出现缩痕、缺料等问题，量产一致性较好。壳体内部设计了多道定位筋条，电路板装入后可以直接卡在定位筋之间，不需要额外打胶固定，装配效率更高，同时也能避免电路板在壳体内出现晃动，导致数码管位置偏移、接线焊点脱开等问题。输入端的接口位置做了下沉式设计，DC插头插入后插头根部不会突出外壳端面，放置在桌面时不会因为插头突出导致壳体放置不稳。输出端的接线位旁预留了极性标识的模塑位置，装配时可以直接在标识位置丝印正负极符号，避免使用者接线时出现极性反接的问题，降低烧损后端设备的风险。顶部的通风格栅位置刚好对应电路板上功率电感、整流二极管等发热元器件的上方，热空气上升时可以直接通过格栅排出，散热路径最短，能够有效降低核心发热元器件的工作温度，提升模块长时间带载工作的稳定性。
