1KW直流转交流逆变器定制前面板结构

　　在离网供电、小型应急电源、户外作业供电等场景中，1KW级直流转交流逆变器是常用的电能转换设备，不少从业者会复用成熟的逆变器外壳来降低自制设备的壳体加工成本，这款定制前面板就是针对这类复用需求设计的结构件。从实际安装边界来看，该面板的基础尺寸为18×87mm，完全适配对应规格的逆变器外壳安装位，不需要对外壳原有结构进行二次切削、扩孔等破坏性修改，安装时直接对齐壳体原有固定孔位即可完成装配，能大幅缩短自制逆变器的组装周期。

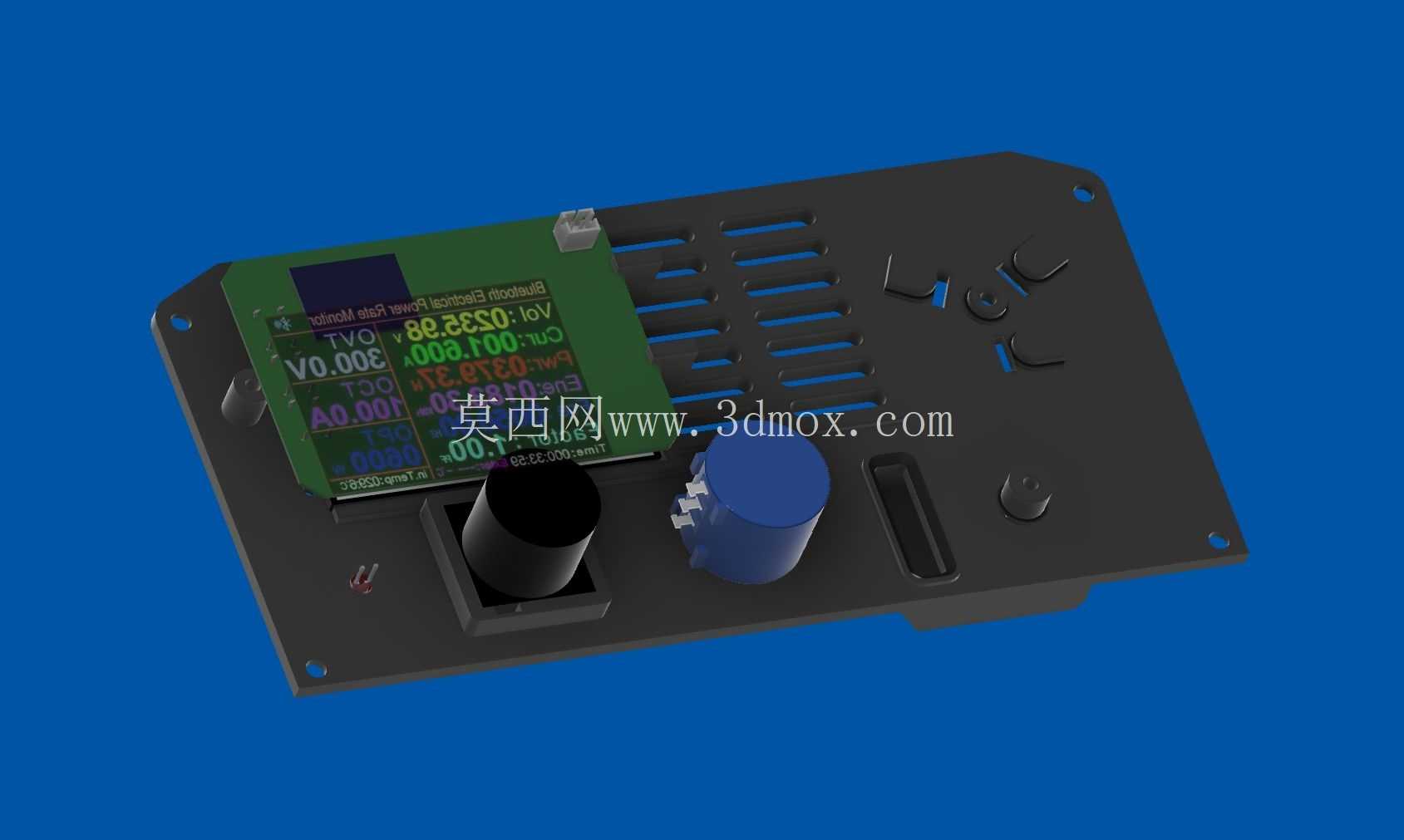

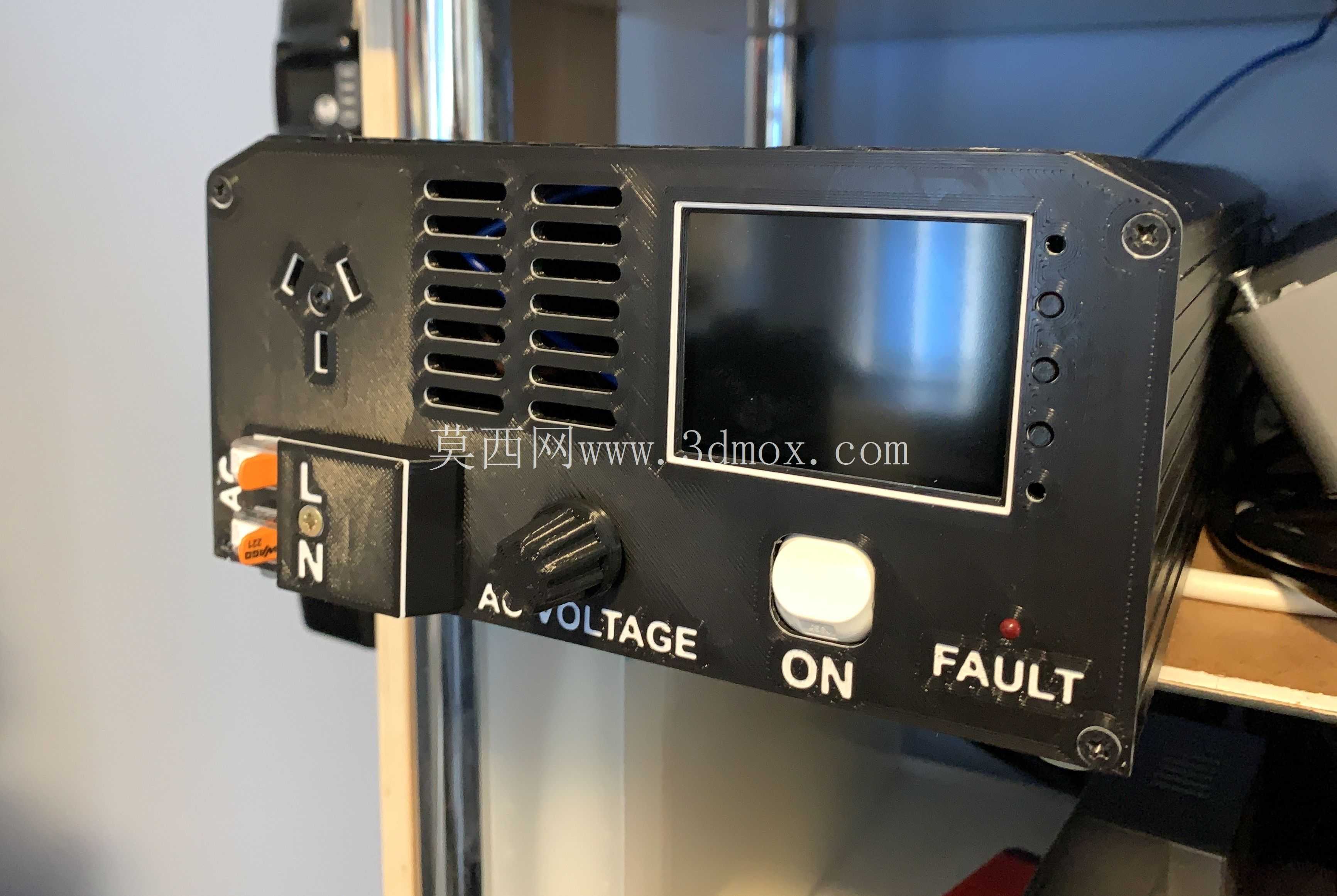

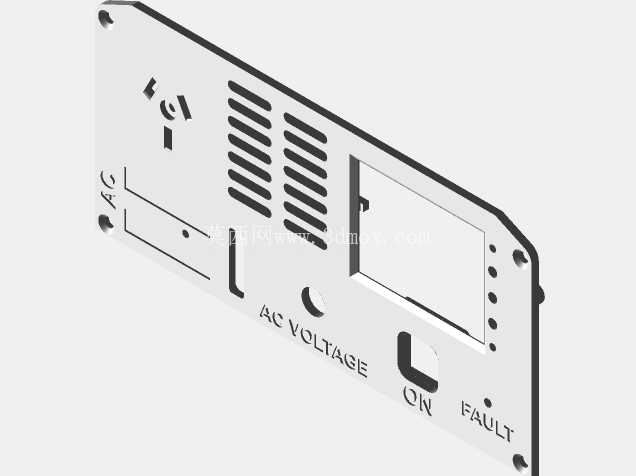

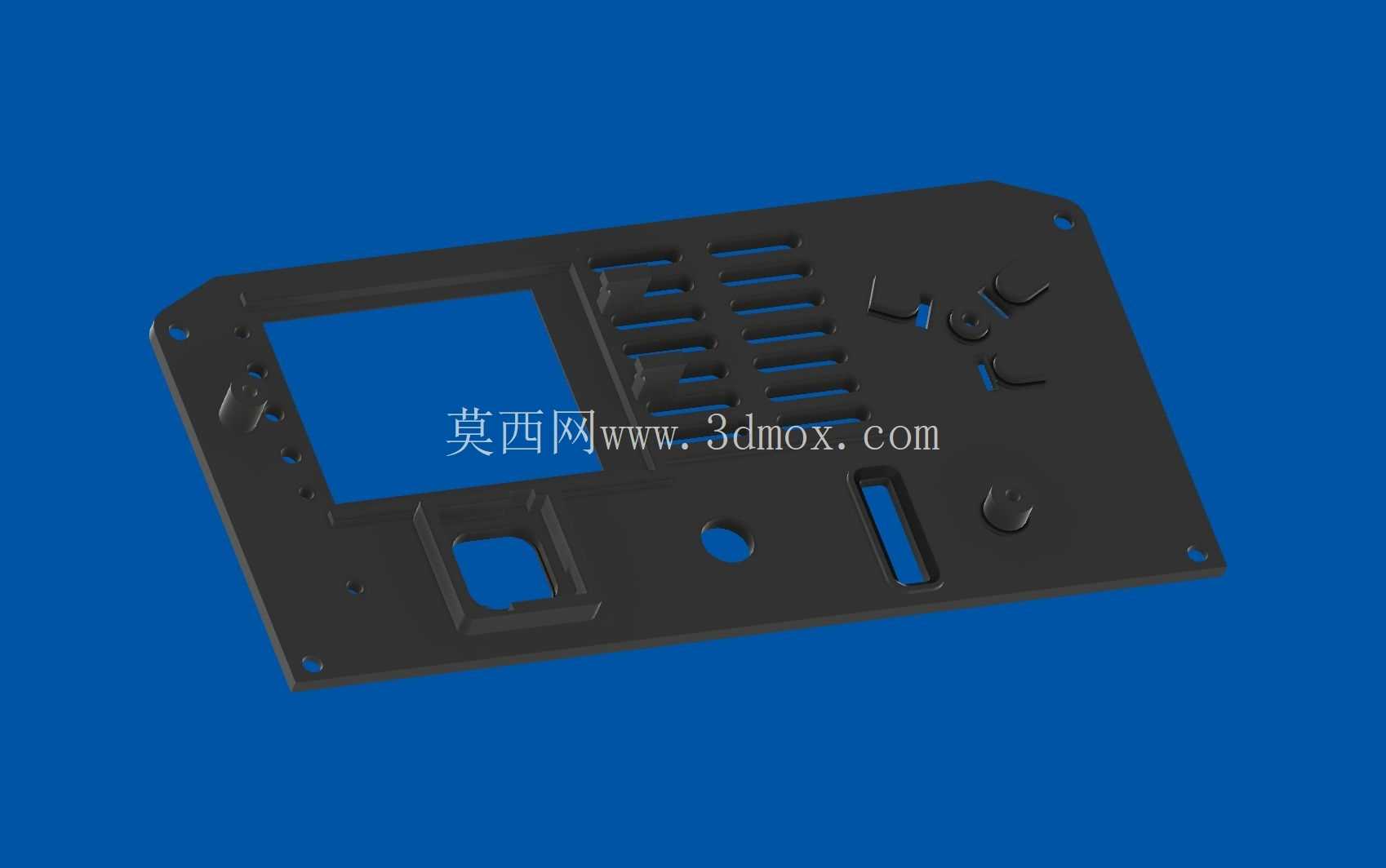

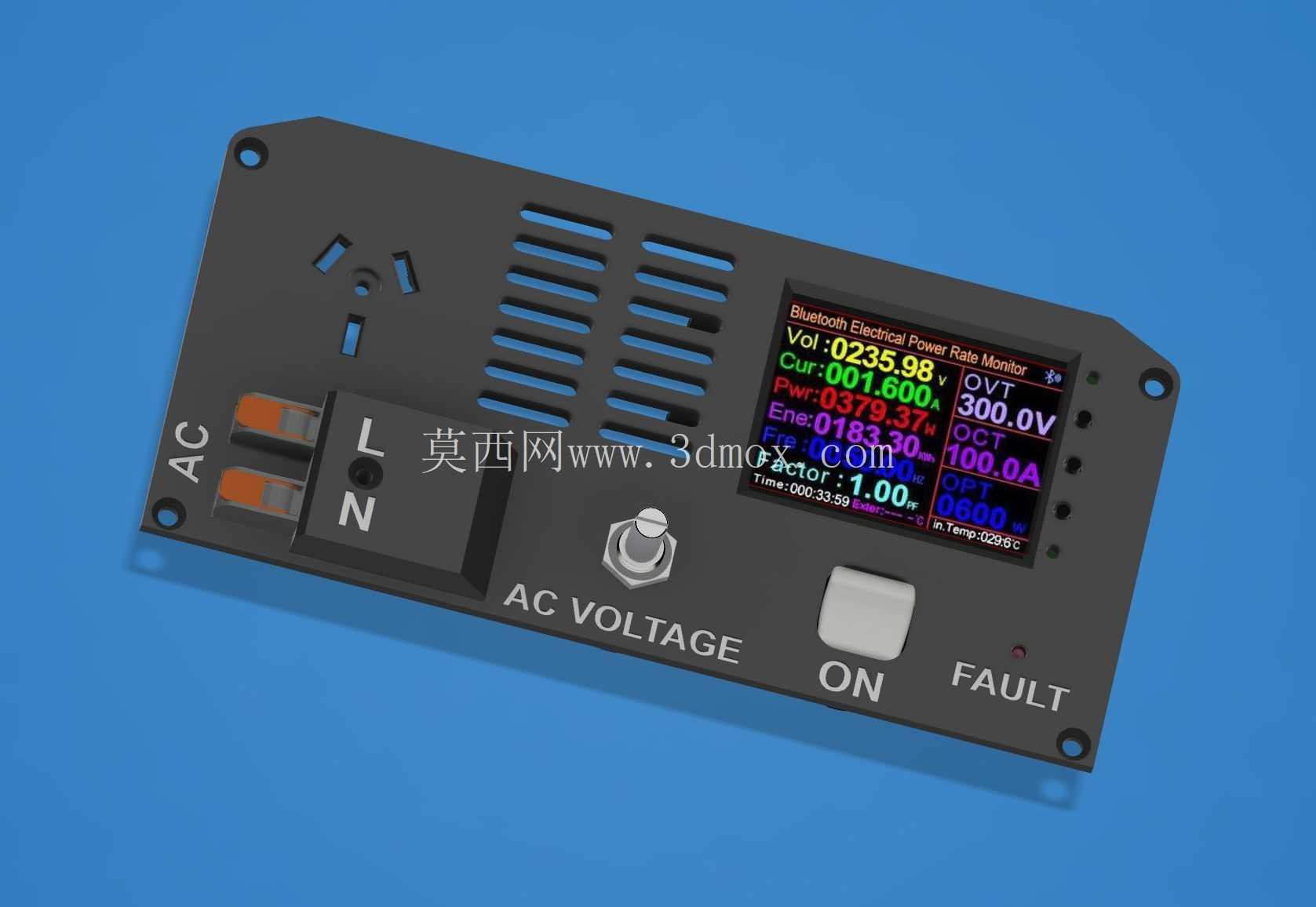

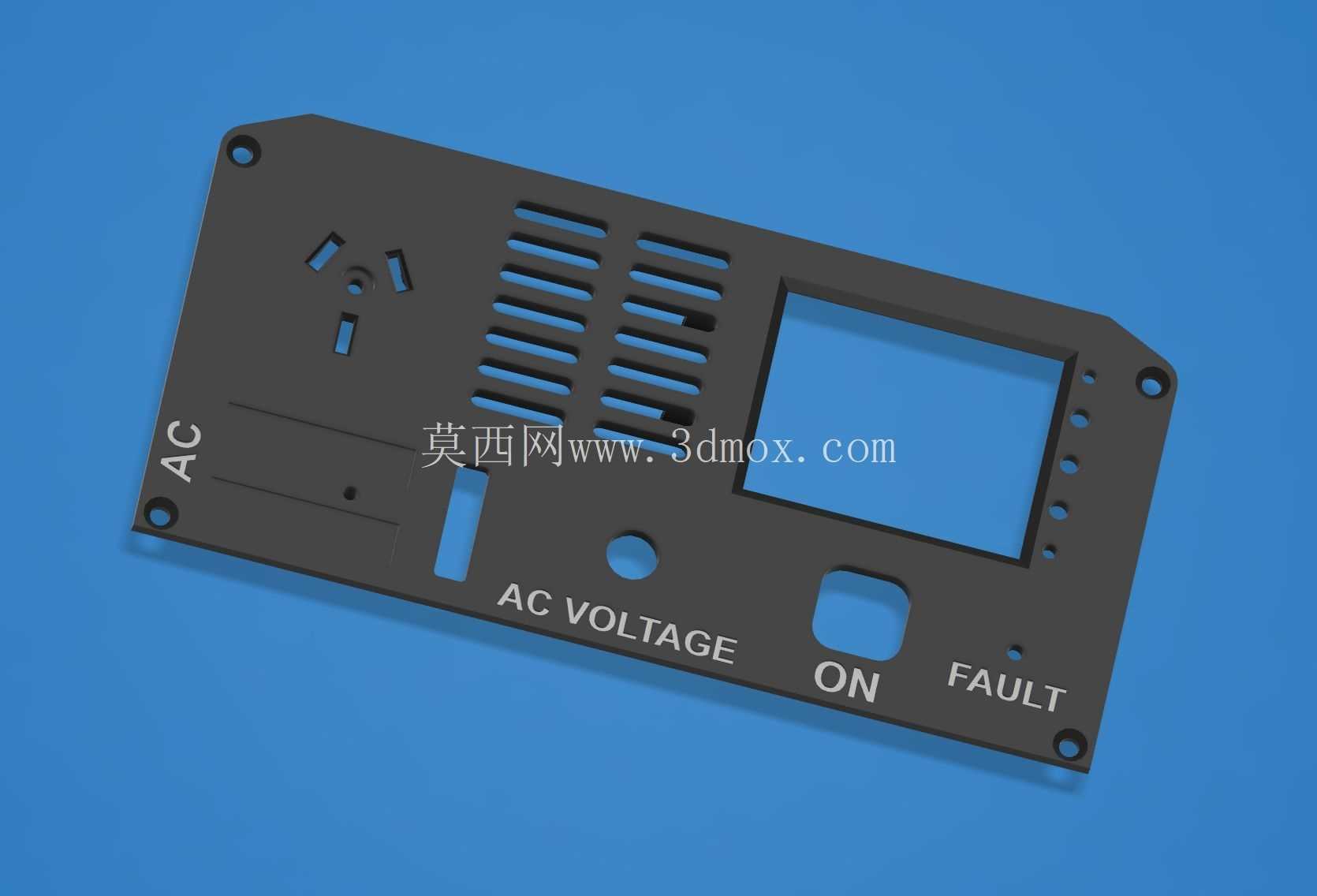

　　面板上集成的功能组件完全围绕1KW逆变器的实际操作需求排布：左上角区域设置AC输出插座，选用澳规标准插座，适配对应区域的用电设备插头取电需求，插座旁标注清晰的L、N极性标识，避免接线时出现极性接反的问题；插座下方设置多圈旋钮，用于调节AC输出电压电平，旋钮的阻尼手感适配现场调试需求，转动时档位清晰，不会出现虚位导致的电压偏移问题；面板中部偏右位置设置内嵌式数显电表安装位，可直接搭载Atorch AT24CBT电表，实时显示输出电压、电流、功率等运行参数，电表采用内嵌式安装，屏幕表面与面板平面基本齐平，既可以避免日常搬运、操作时磕碰损坏屏幕，也能减少灰尘在屏幕边缘缝隙的堆积；电表下方设置方形自复位电源开关，标注ON标识，开关按键突出面板表面合适高度，戴绝缘手套操作时也能准确按压触发，不会出现按空、误触的情况；开关旁设置FAULT故障指示灯，当逆变器出现过流、过压、过热等异常工况时，指示灯点亮提示操作人员及时切断输入电源排查故障，指示灯的透光罩做了漫反射处理，强光环境下也能清晰识别点亮状态；面板左侧区域预留了多组长条形通风栅格，对应逆变器内部功率器件的散热风道位置，不会阻碍内部热空气的排出，保证设备长时间满负载运行时的散热效率。

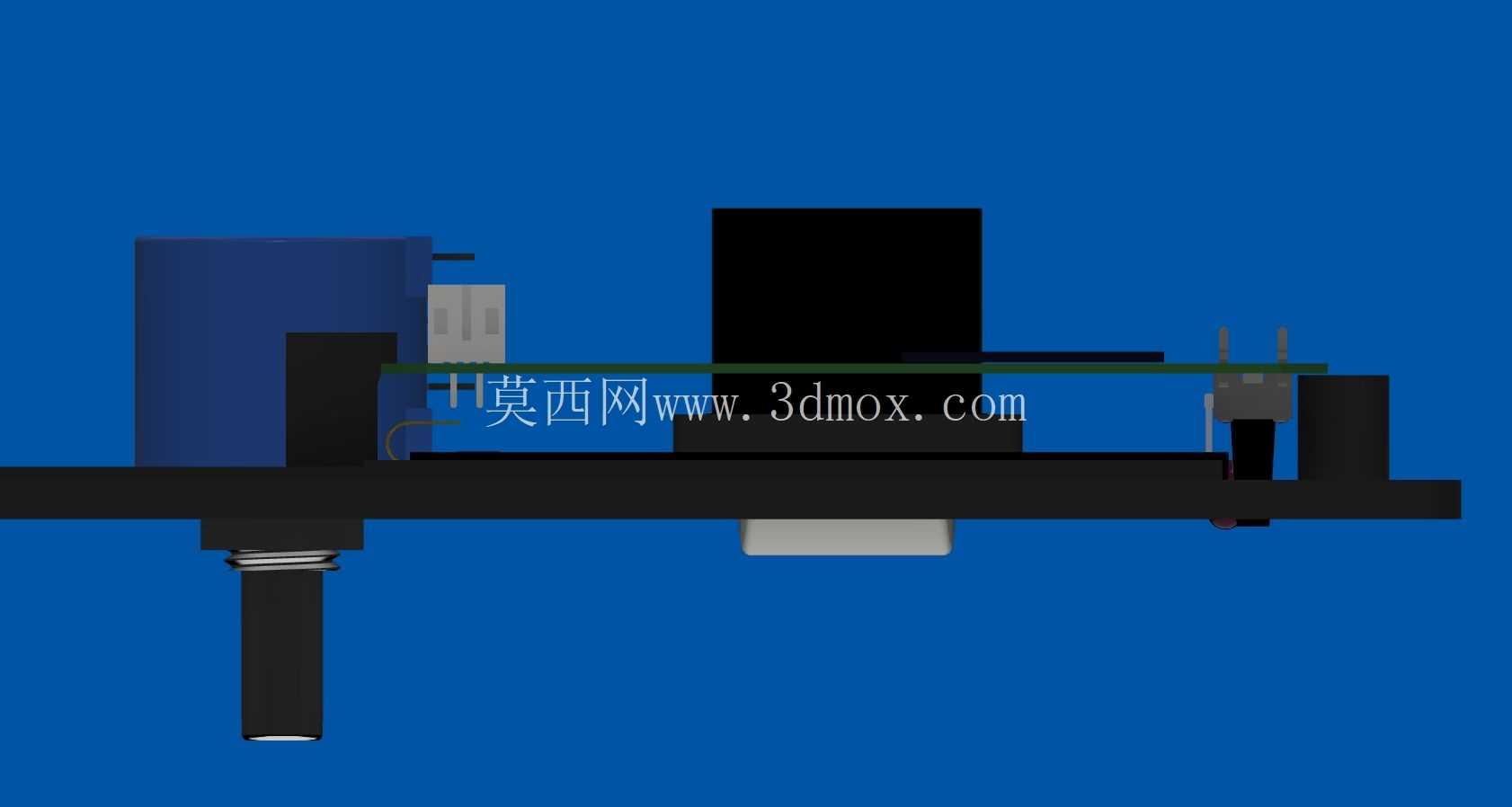

　　设计过程中充分考虑了3D打印加工的工艺特性，整个面板结构不需要额外添加打印支撑，采用常规的FDM打印设备即可完成加工，打印时层高设置为0.2mm、填充率15%就能满足结构强度需求，材料选用常规的PLA耗材即可，黑白双色的搭配也能清晰区分不同功能区域的标识，操作人员不需要额外对照说明书就能快速识别各个接口、按键的功能。从实际使用场景来看，这款前面板既可以用于个人自制的离网逆变器改装，也可以用于小批量维修替换损坏的原装逆变器面板，所有接口、安装位的尺寸都经过实际装配验证，不会出现安装后组件错位、接线干涉的问题：接线时AC插座的接线端子预留了足够的操作空间，不需要将手深入壳体内部就能完成导线的压接固定；旋钮与内部电位器的连接轴长度经过匹配，安装后旋钮不会出现卡顿、歪斜的情况；电表的安装位预留了接线出线的缺口，电表的通讯线、供电线可以顺着缺口连接到内部主控板，不会被面板挤压破损。

　　面板的固定孔位对应外壳原有螺丝位置，采用沉头孔设计，螺丝安装后表面与面板齐平，不会突出面板表面影响美观，也不会勾挂周边的线缆。在户外移动使用场景下，面板的边缘做了小圆角处理，搬运过程中不会划伤操作人员的手部，面板表面的标识采用凹刻设计，长期使用摩擦也不会出现标识脱落、模糊的问题，相比丝印标识的耐用性更强。针对逆变器运行时的振动问题，面板各个安装位的配合公差控制在合理范围，安装后不会出现组件松动、异响的问题，AC插座与面板的配合处做了限位筋设计，插头插拔时插座不会跟着转动，避免内部接线被扯断。
