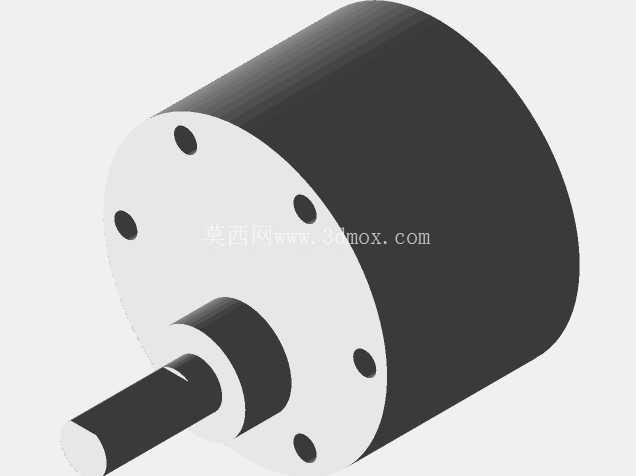

RB37B带法兰30比1齿轮传动组件

　　这款带法兰安装结构的30:1传动比齿轮组件，在小型自动化执行机构、桌面级传动设备、低转速大扭矩输出场景中有着极高的适配性，常被集成在小型物料输送辊道驱动端、智能仓储的小型拨料机构、家用小型设备的动力输出单元中，用来匹配高转速低扭矩的动力源，将输入转速按固定传动比降低后输出适配负载的扭矩，避免动力源直接带载出现堵转、扭矩不足的问题。从结构设计逻辑来看，组件采用圆柱外壳搭配前端法兰安装面的布局，法兰端面上均匀分布6个安装通孔，安装时可直接通过螺栓将整个组件贴合固定在设备安装立板上，不需要额外设计定制安装支架，能大幅缩减设备装配时的零件数量与安装工时；输出轴从法兰端面中心伸出，轴段做了扁位结构设计，和从动件连接时可以通过扁位传递扭矩，避免光轴配合出现的周向打滑问题，相比顶丝固定的结构，扁位配合能承受更大的瞬时冲击载荷，在频繁正反转的工况下也不容易出现连接松动。

　　组件内部采用多级直齿圆柱齿轮啮合传动，30:1的传动比经过多级齿比分配，每一级齿轮的负载都控制在合理区间，不会出现单级齿轮负载过大导致齿面磨损过快的问题；齿轮啮合侧隙经过设计校核，既保证传动过程中不会因为热胀出现卡滞，也能控制回程间隙在小型设备可接受的范围内，满足普通传动场景的定位精度需求。外壳采用一体式圆柱结构，后端为封闭端盖，前端和法兰安装面做一体化设计，整个外壳的同轴度公差控制在合理范围，能保证内部齿轮轴系的安装同轴度，减少齿轮啮合时的偏载问题，延长组件的整体使用寿命；外壳表面做了哑光氧化处理，既可以提升表面的耐磨性能，也能在装配过程中避免表面留下划痕，同时哑光表面不容易反光，在设备内部安装时不会对光电传感器造成光线干扰。

　　从安装边界尺寸来看，圆柱外壳的外径适配市面上常见的37mm系列安装位，法兰面的安装孔分布圆直径、输出轴的轴径与伸出长度都和同系列常规产品保持一致，在设备改型升级时可以直接替换同规格的旧款组件，不需要对原有设备的安装结构做改动，大幅降低设备迭代的设计成本。在实际选型应用中，这款组件可以匹配常规的小型直流动力源，动力源直接对接组件的后端输入轴孔，输入轴孔同样做了扁位配合结构，动力输出时不会出现输入轴打滑空转的问题；组件内部预先填充了润滑脂，出厂时已经做了密封处理，日常使用过程中不需要额外拆开补充润滑，能减少后期设备维护的工作量。

　　在结构细节处理上，法兰端面和安装板接触的位置做了精车处理，平面度公差控制在较小范围，安装锁紧后整个组件不会出现偏斜，输出轴和安装板的垂直度能得到保证，避免输出轴带载时出现额外的径向力，延长输出端轴承的使用寿命；输出轴的轴肩位置做了圆角过渡，避免应力集中导致轴段断裂，在承受瞬时冲击载荷时能有更好的结构强度。这类传动组件在小型自动化设备中应用时，往往不需要做额外的防护设计，因为外壳本身的封闭结构可以阻挡设备运行过程中产生的粉尘、碎屑进入内部啮合区域，在普通的车间环境下可以长期稳定运行；如果应用在有少量溅水的场景，也可以在法兰安装面增加薄密封垫，进一步提升密封性能，不需要重新设计整个组件的结构。
