适配200mm不锈钢烟囱的通风调节转接件

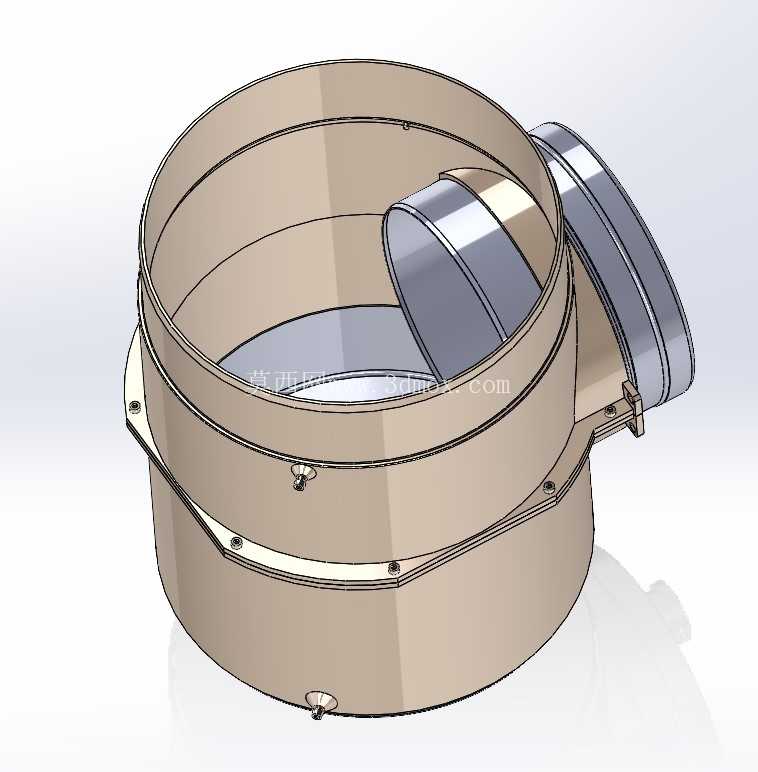

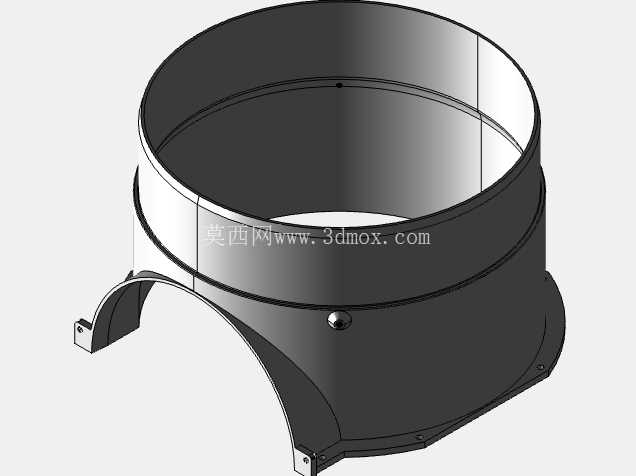

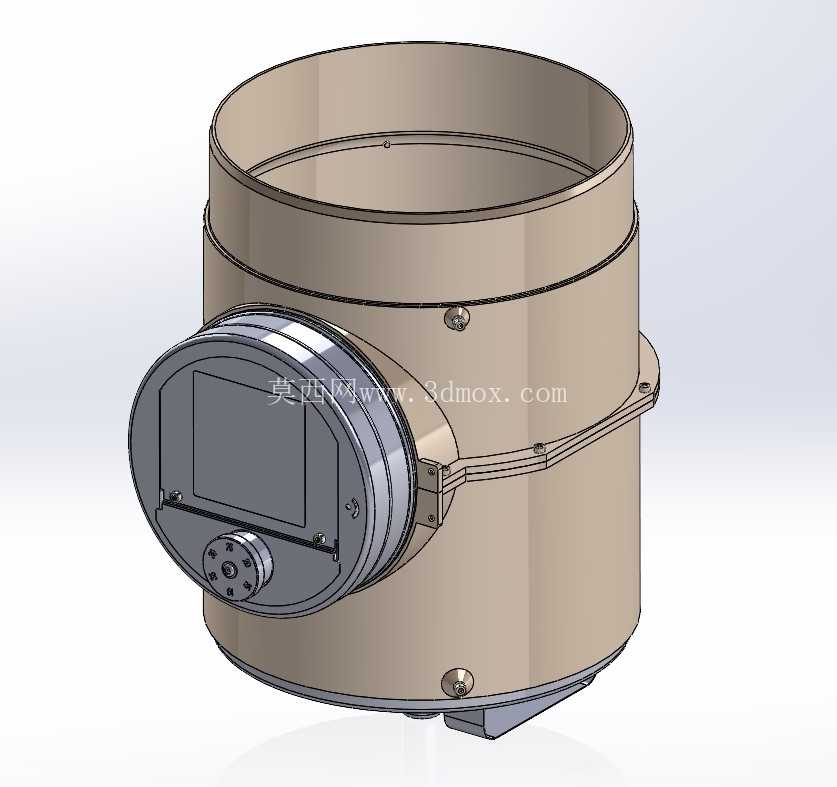

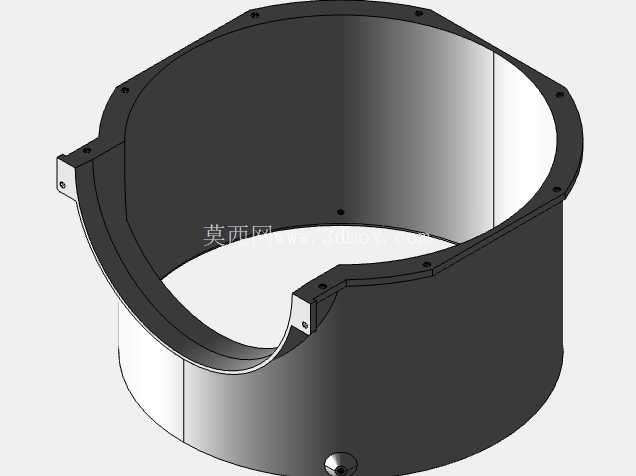

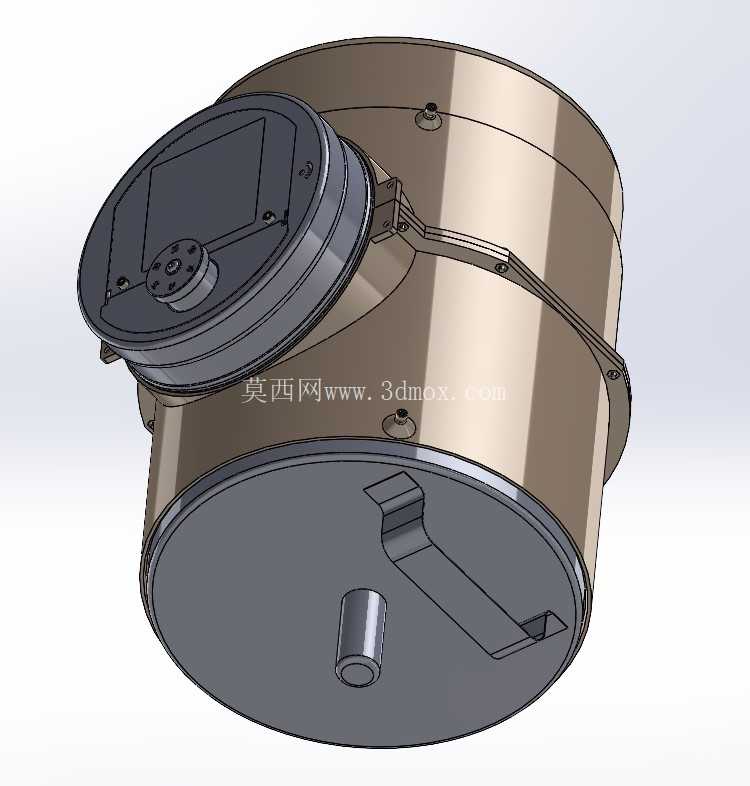

　　在民用采暖、小型商用排烟以及户外独立烟囱系统的实际施工中，不同管径烟囱段的衔接、通风量的精准调控一直是现场安装的常见痛点，尤其是成品不锈钢烟囱与配套通风调节部件存在管径差时，常规的变径接头往往无法兼顾密封性能、安装便捷性与长期户外使用的耐候要求，这款适配结构正是针对这类现场需求开发的定制化转接方案。该转接件核心应用场景为150mm规格通风调节器与200mm直径不锈钢烟囱组的底部衔接，安装位置固定在烟囱组底端，距离散热口下方约70厘米的区段，这个安装位置的选择经过实际工况验证：既避开了烟囱高温段的热辐射影响，不会因为长期接触高温烟气导致结构形变、密封失效，又能在通风路径的合理节点实现风量调节，不会因为距离出风口过近产生紊流影响排烟效率，也不会因为距离过远导致调节动作滞后。结构设计上采用分体式两部分组合的方案，拆分逻辑充分考虑3D打印的成型工艺限制与现场装配的可操作性，两个分体部件的对接面预留了均匀的密封槽位，安装时嵌入硅胶密封垫后通过螺丝锁紧固定，这种密封结构相比传统的胶带缠绕、卡箍挤压密封，能在长期户外使用中抵御风雨侵蚀，避免接缝处漏风漏雨，同时螺丝锁紧的连接方式不需要专用的管道安装工具，普通运维人员用常规螺丝刀即可完成拆装，后期清理维护、更换调节部件时不需要切割烟囱管段，大幅降低后期运维成本。

　　材质选型上适配PET-G、ASA等常见FDM3D打印耗材，这类耗材的耐候性足以支撑户外暴露场景的长期使用，尤其是ASA材质的抗紫外线性能，能避免长期阳光直射导致的材料脆化开裂，完全匹配安装位置无高温、长期暴露在户外环境的工况特点，不需要选用成本更高的耐高温工程塑料，兼顾了制造成本与使用寿命。从安装边界来看，转接件的上端接口完全匹配200mm直径不锈钢烟囱的标准外径公差，接口处预留了卡箍安装的让位空间，既可以通过螺丝直接与烟囱法兰固定，也可以适配常规的不锈钢烟囱卡箍进行快装；下端接口与150mm通风调节器的安装尺寸完全契合，调节器的动作行程不会与转接件内壁产生干涉，调节风门的开合角度可以覆盖0到90度的全范围，不会因为转接结构的存在缩小通风通径、增加风阻。

　　在实际工况验证中，该转接结构因为处于烟囱散热口下方70厘米的位置，日常运行中接触的烟气温度已经降至常温区间，不会出现材料受热软化的问题，分体式的结构也方便在打印时根据现场实际的安装偏差微调接口角度，对于现场施工中存在的烟囱轻微倾斜、调节器安装面不平整等问题，可以通过在密封面增加不同厚度的硅胶垫片进行补偿，不需要重新加工金属烟囱部件。通风调节功能的实现上，转接件内部没有多余的导流筋或者凸起结构，不会对烟气流动产生额外阻力，调节器安装后可以精准控制烟囱的通风截面积，在采暖季可以根据燃烧工况调整开度，保证燃烧效率的同时避免过量冷风进入烟囱降低排烟温度，在非采暖季可以完全关闭或者调小开度，减少户外倒灌风进入室内，也能避免杂物、蚊虫通过烟囱落入室内。

　　相比市面上常规的金属变径接头，这款3D打印适配结构不需要开模定制，针对小批量、定制化的安装场景可以快速调整尺寸参数，比如当现场烟囱直径或者调节器规格有细微差异时，只需要调整三维模型的接口尺寸即可快速打印成型，不需要等待金属件的钣金加工周期，非常适合零散的户用烟囱改造、小型商用排烟系统的现场适配场景。结构的壁厚设计经过受力校核，既能承受烟囱自身的轻微重量载荷，也能抵御户外常规的风力荷载，不会因为长期风吹产生结构形变，螺丝连接的点位均匀分布在对接法兰的圆周上，锁紧后密封面的压力均匀分布，不会出现局部密封不严的问题。
