高转速精密青铜材质蒸汽轮机核心构件

　　在小型分布式动力供应、教学实验台架搭建以及微型动力系统验证场景中，这类精密加工的蒸汽轮机核心构件是整套动力输出单元的核心承载部分。区别于大型工业汽轮机组的厚重结构设计，这款构件针对10瓦级功率输出的微型蒸汽循环场景做了全链路的结构优化，从材料选型到安装接口的匹配，都围绕小空间内的高转速稳定运行做了针对性调整。构件的转子、喷嘴以及排气插入段全部采用精密青铜材质铸造成型，青铜材料本身具备优异的减摩特性与抗蒸汽腐蚀能力，在持续接触高温湿蒸汽的工况下，不会出现普通碳钢件容易发生的锈蚀卡滞问题，同时材料本身的阻尼特性能够吸收高转速运转下产生的微幅振动，避免共振区间内的结构疲劳损伤。

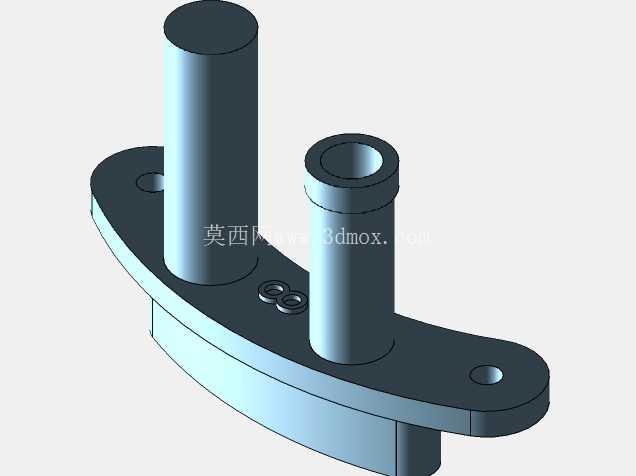

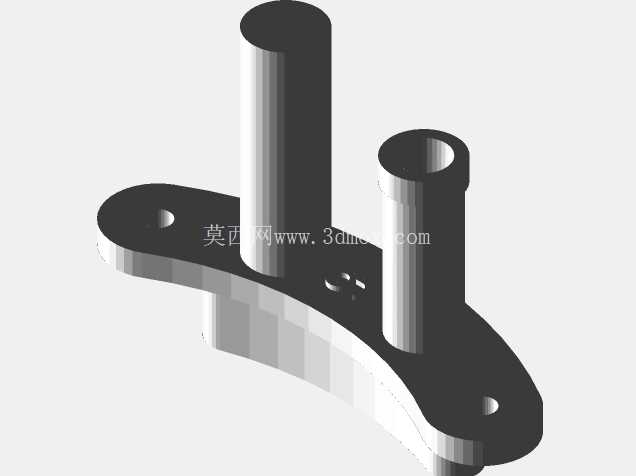

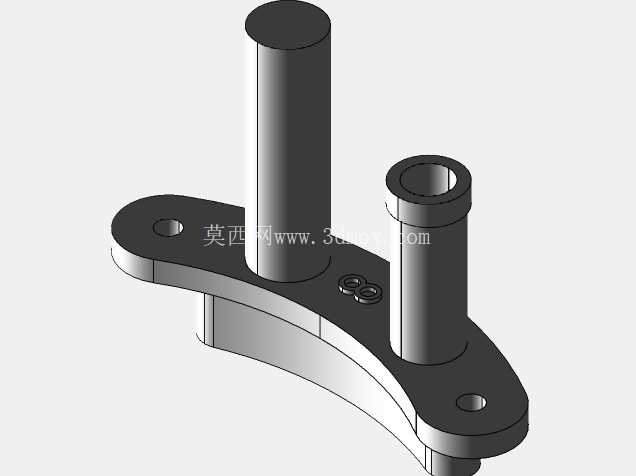

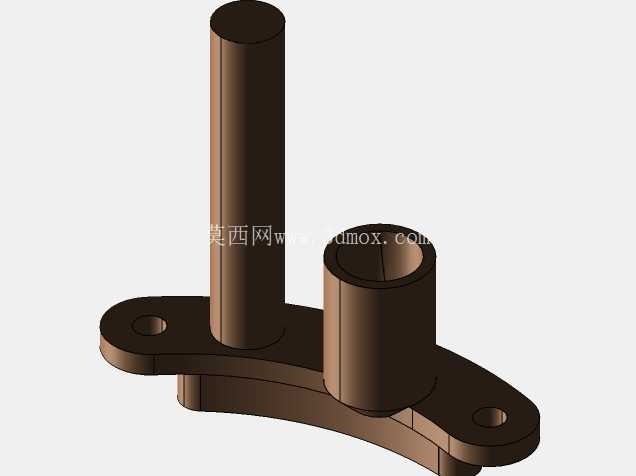

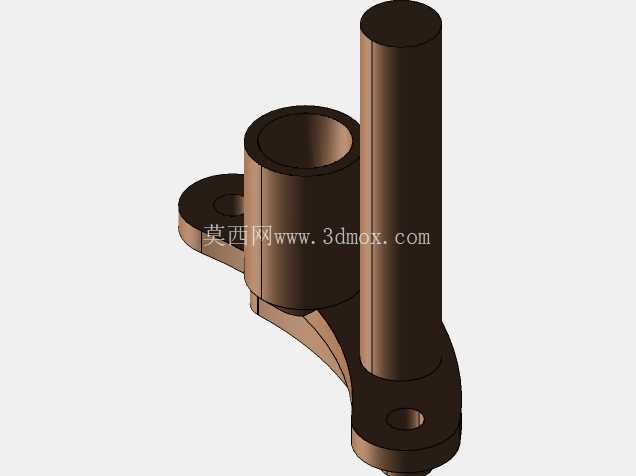

　　从结构布局来看，竖向设置的转子安装腔与侧方延伸的安装支脚采用一体化铸造成型，没有额外的拼接焊缝，从根源上避免了高速运转下拼接位置的应力集中问题。安装支脚上预留的两个定位安装孔，孔位公差控制在IT7级精度范围内，能够直接适配标准实验台架的安装螺柱，不需要现场二次扩孔调整，安装时只需要将支脚贴合安装基准面，穿入固定螺栓按照对角顺序拧紧即可，安装边界的预留间隙只需要满足周边15毫米的操作空间，不需要额外预留大型检修通道，非常适合紧凑空间内的动力单元集成。

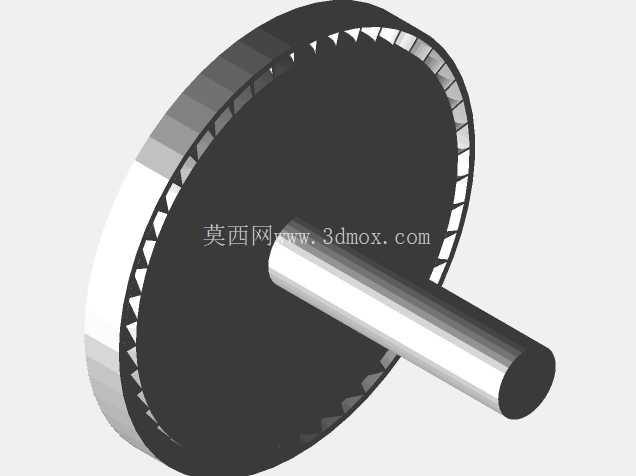

　　喷嘴段的内流道采用渐缩式结构设计，流道内壁的铸造粗糙度控制在Ra1.6以内，能够最大程度减少蒸汽进入转子腔过程中的压力损失，让高压蒸汽的内能尽可能多地转化为转子的旋转机械能，在额定工况下转子最高转速能够达到35000rpm，这个转速区间下，构件的同轴度公差控制在0.02毫米以内，避免高速旋转下的偏心甩动问题。排气插入段的接口采用标准圆柱插接结构，插接面的配合公差选用H7/g6间隙配合，既能够保证安装时的顺利插接，又能够避免运转过程中的蒸汽泄漏，不需要额外加装密封垫片就能满足低压蒸汽场景下的密封要求。设计过程中，团队首先针对微型蒸汽循环的流量特性做了流场仿真，反复调整喷嘴的入射角度，让蒸汽喷射方向刚好匹配转子叶片的受力角度，减少气流冲击带来的能量损耗；其次针对高转速下的转子支撑结构做了模态分析，将构件的固有频率避开30000-40000rpm的工作转速区间，杜绝额定工况下的共振风险；最后针对铸造工艺做了脱模斜度优化，所有竖直面都预留了1度的脱模斜度，既不影响最终的装配精度，又能够降低铸造过程中的废品率，适合小批量的精密铸件生产。

　　在实际应用场景中，这类构件既可以用于高校能源动力专业的教学实验台，让学生直观了解蒸汽轮机的能量转换过程，也可以用于小型蒸汽动力模型的动力核心，还能够作为微型分布式能源系统的验证件，测试不同蒸汽参数下的动力输出效率。和市面上常见的塑料材质模型构件不同，青铜材质的构件具备实际带载运转的能力，不是单纯的外观展示件，能够在额定蒸汽压力下持续稳定输出动力，安装完成后只需要在转子支撑位置加注少量耐高温润滑脂，就可以满足长时间运转的维护需求，不需要频繁拆解保养。
