Adafruit太阳能充电器MCP73871结构件设计

　　在户外便携电子设备供电、野外小型传感节点部署、DIY开源硬件项目搭建场景中，小型太阳能充电管理模块的结构固定与防护设计，是决定整套供电方案可靠性的核心环节。本次涉及的MCP73871充电管理模块配套结构件，核心作用是为充电PCB提供物理防护、安装定位，避免电路板在移动使用、户外部署过程中出现磕碰损伤、引脚脱焊、接线拉扯断裂等问题。

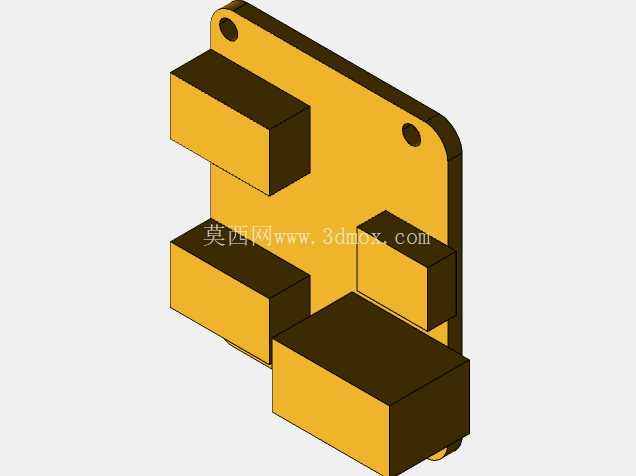

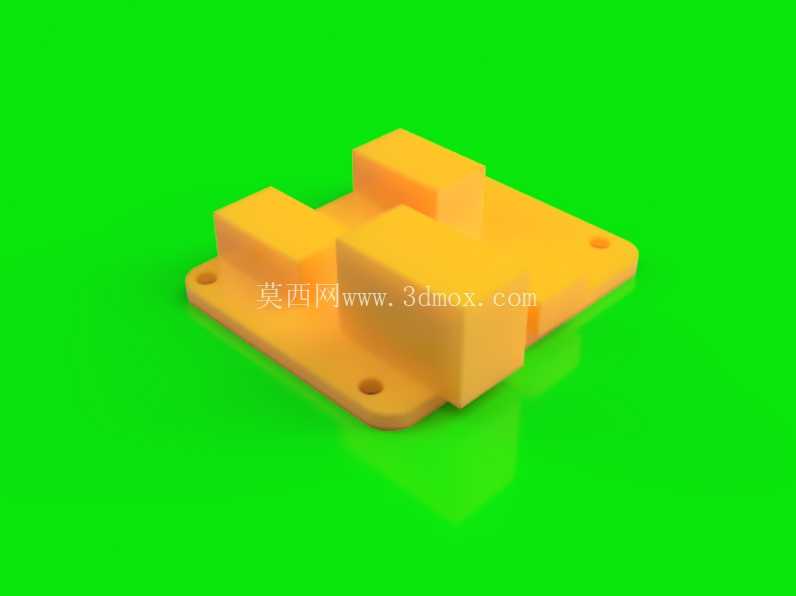

　　从实际使用需求出发，该结构件首先要满足PCB的精准定位要求，设计阶段完全匹配MCP73871充电板的外形轮廓，预留出USB接口、太阳能输入接线端、锂电池输出端的对应避让空间，不会遮挡接口导致外接线路无法正常插接。结构件上的固定孔位完全对应PCB上的安装孔尺寸，采用M2规格的螺丝即可完成电路板与结构件的锁紧固定，安装后电路板与结构件底座之间预留0.8mm的间隙，避免焊接面的引脚直接接触结构件造成短路，同时也能为板载的功率元件留出少量散热空间，避免长时间大电流充电时热量堆积。

　　结构件的凸起围挡部分高度设置为6mm，刚好覆盖PCB板上最高的元件高度，既可以在堆叠放置、意外掉落时为板上元件提供防撞保护，又不会过度增加整体结构的体积，适配便携场景下的小尺寸需求。围挡的边角位置做了R1.5的圆角过渡，没有尖锐的棱角，避免在手持安装、携带过程中划伤操作人员或者划破配套的设备外壳。结构件底部的两个安装耳做了加厚处理，厚度达到2mm，安装耳上的通孔直径为3.2mm，可以适配M3规格的螺丝，将整个充电模块固定在户外设备外壳、太阳能板支架、便携电源盒内部等不同安装位置，安装耳与主体结构之间做了加强筋连接，即使在户外长期受震动、温度变化影响，也不会出现安装耳断裂的问题。

　　设计过程中充分考虑了不同使用场景的适配性，结构件的整体外形尺寸控制在42mm35mm8mm的范围内，不会占用过多的安装空间，可以轻松嵌入到小型便携设备的内部腔体中。对于需要做防水处理的户外部署场景，该结构件的围挡边缘预留了1mm宽的密封槽，可以搭配0.8mm线径的硅胶密封圈，配合上盖即可实现IP65级别的防护效果，满足雨天、高湿度环境下的使用要求。针对太阳能板接线的位置，结构件上专门设计了走线槽，接线从槽内引出后可以通过扎带固定在结构件的绑线柱上，避免外力拉扯直接作用在PCB的焊接点上，大幅提升接线的可靠性。

　　从结构强度角度考量，该结构件的主体壁厚设置为1.5mm，既可以满足日常使用的抗冲击、抗挤压要求，又不会因为壁厚过大导致材料浪费、整体重量增加。如果采用3D打印加工，可以选择PLA、PETG等常见耗材直接打印，打印过程中不需要添加支撑结构，降低加工难度；如果采用注塑批量生产，该结构的拔模角度设置为1.5度，完全符合注塑工艺的生产要求，开模后可以快速批量生产，成本可控。

　　在实际项目应用中，该结构件可以直接适配标准的Adafruit MCP73871充电模块，不需要对PCB做任何修改即可完成装配，搭配6V 1W的小型太阳能板、3.7V锂电池组，就可以组成完整的小型太阳能供电系统，为Arduino控制板、小型传感器、低功耗通讯模块提供持续的电力供应，广泛适用于户外环境监测节点、野外小型科考设备、便携DIY电子装置等场景。结构件的设计完全围绕充电模块的实际使用需求展开，没有多余的装饰性结构，所有的结构特征都服务于安装固定、防护、走线的实际功能，尺寸公差控制在±0.1mm范围内，装配后不会出现PCB松动、接口对位不准的问题，能够满足工程化使用的精度要求。
