直流圆筒插孔安装座结构设计方案

这款直流圆筒插孔安装座，是低压直流供电回路里常用的板端接插组件，日常在小型电源适配器、桌面式供电模块、便携电子设备的内置供电接口上随处可见，核心作用是实现直流电源的插拔式连通，同时靠自身的安装结构把接口牢牢固定在设备壳体或者PCB安装位上，避免频繁插拔导致接口松脱、引脚脱焊这类常见故障。

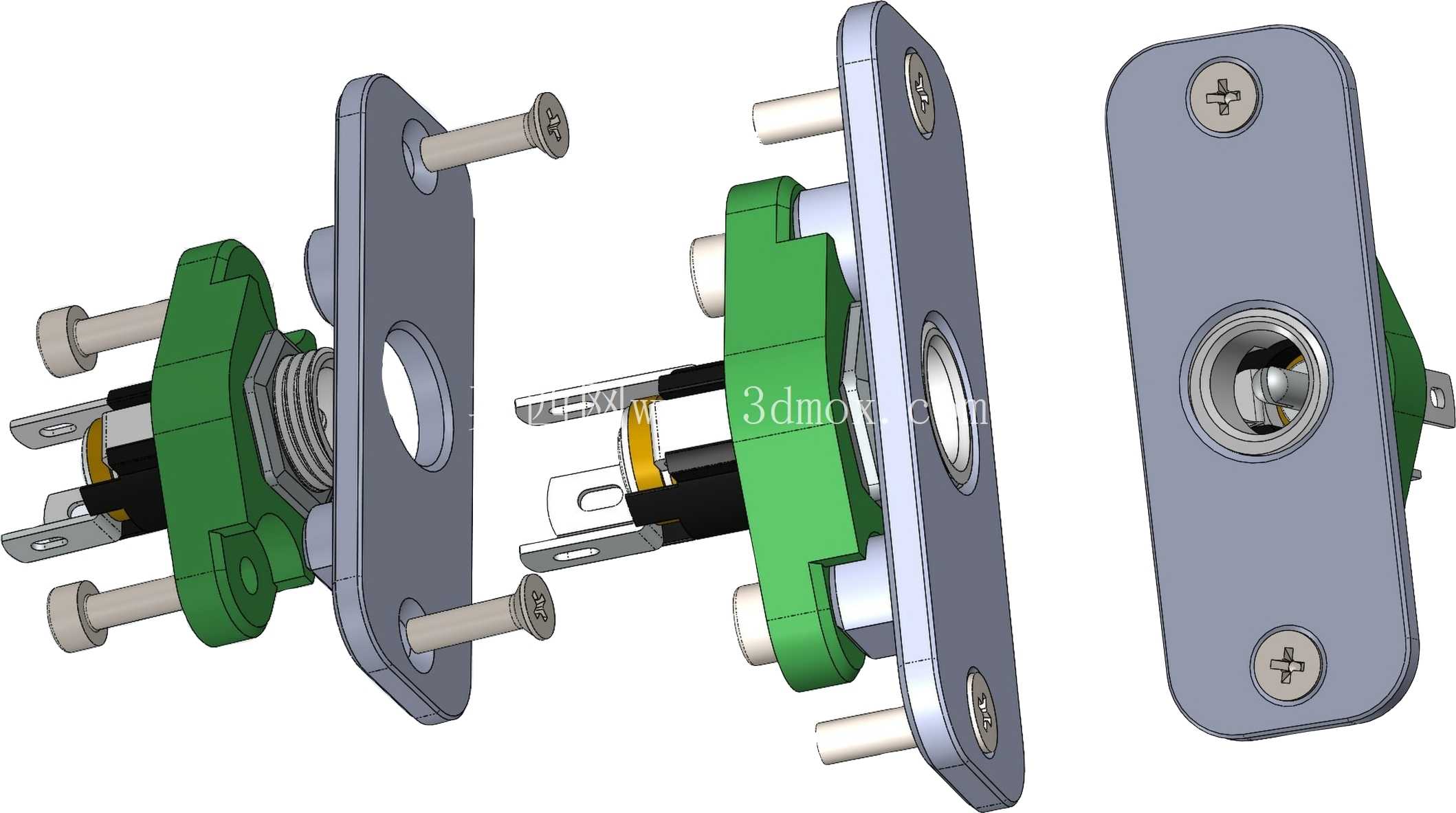

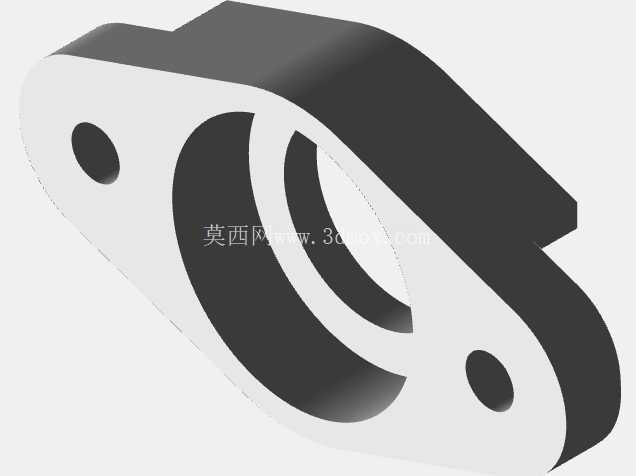

从结构拆分来看，整个组件分为接触导通、绝缘隔离、安装固定三个功能模块：接触件部分采用弹性铜质接触套搭配中心插针，匹配对应规格的直流插头插入时，外层接触套抱紧插头外壁形成负极回路，中心插针与插头内端接触形成正极回路，接触部位的弧度做了适配优化，插拔过程中不会出现卡滞，同时能保证足够的接触压力，降低大电流通过时的接触电阻，避免长期使用出现接触发热的问题。绝缘基座采用硬质绝缘材质，把正负极接触件完全隔离开，爬电距离满足低压直流供电的安全要求，哪怕在潮湿的使用环境下，也不会出现极间击穿短路的问题。

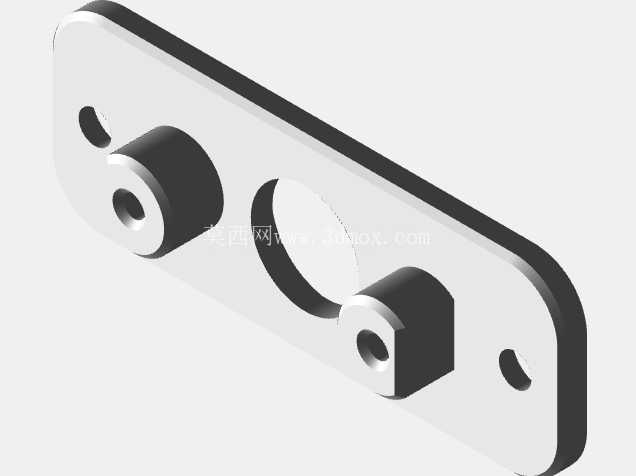

安装固定部分采用带安装孔的金属固定板，两个安装销柱穿过设备面板或者安装支架的对应孔位后，可通过压铆或者螺丝锁紧的方式完成固定，相比直接焊接在PCB上的直插式DC插座，这种带独立安装板的结构能把插拔时的外力直接传导到设备壳体上，不会把应力传递到PCB焊盘上，哪怕经过上千次插拔，也不会出现焊盘脱落、引脚开焊的问题，适合用在插拔频率较高的公用设备、工业便携设备上。

尺寸设计上，整体安装板的长宽尺寸适配常见的小型设备面板开孔，安装孔的中心距符合行业通用的安装规范，不需要额外定制开孔模具就能直接替换同规格的老旧插座；插孔的内孔尺寸匹配5.5x2.1规格的标准直流插头，插入深度做了限位设计，插头插到底后刚好能让接触件完全贴合，不会出现插不到位导致的接触不良，也不会因为插入过深顶坏内部接触结构。外露的接口端面做了倒角处理，插头插入时能自动导正，哪怕盲插也能顺利对准插孔，不会出现插歪顶坏内部插针的问题。

设计过程中重点考虑了实际装配的容错空间：安装销柱的直径比常规安装孔小0.1mm，面板开孔存在小范围公差时也能顺利装配；内部接触件的引脚长度预留了足够的焊接余量，不管是波峰焊还是手工焊接都能操作；绝缘基座和金属安装板之间采用卡扣加定位柱的配合方式，装配时不需要额外涂胶就能固定住，生产装配效率更高，后期如果需要更换接触件也能快速拆解。

在实际应用场景里，这类安装座除了用在常规的消费电子供电接口上，也常被集成在小型变压器模块的输出端，作为直流输出的外接接口，搭配对应的直流插头就能给不同的低压设备供电；部分定制化的工控小设备里，也会用这种安装座作为外接电源的输入接口，靠其牢固的安装结构抵抗工业现场的振动、拉扯等外力，保证供电连接的可靠性。和普通的塑料外壳DC插座相比，金属安装板的结构还能提供一定的电磁屏蔽作用，减少外界电磁干扰通过电源接口串入设备内部，对电磁兼容性要求较高的小型测量设备、音频设备也很适用。

结构细节上，内部的接触弹簧做了抗疲劳处理，经过数千次插拔后弹性依然能保持在设计要求范围内，不会出现接触压力下降导致的接触不良；所有金属导电件都做了镀层处理，抗氧化能力强，长期在常规环境下使用不会出现接触表面氧化生锈的问题；绝缘材质选用耐温等级较高的工程塑料，焊接时的高温不会导致基座变形，日常使用中设备内部的发热也不会让绝缘件老化失效。安装板的边角都做了圆角处理，装配时不会划伤操作人员的手，也不会刮坏设备内部的连接线材。
