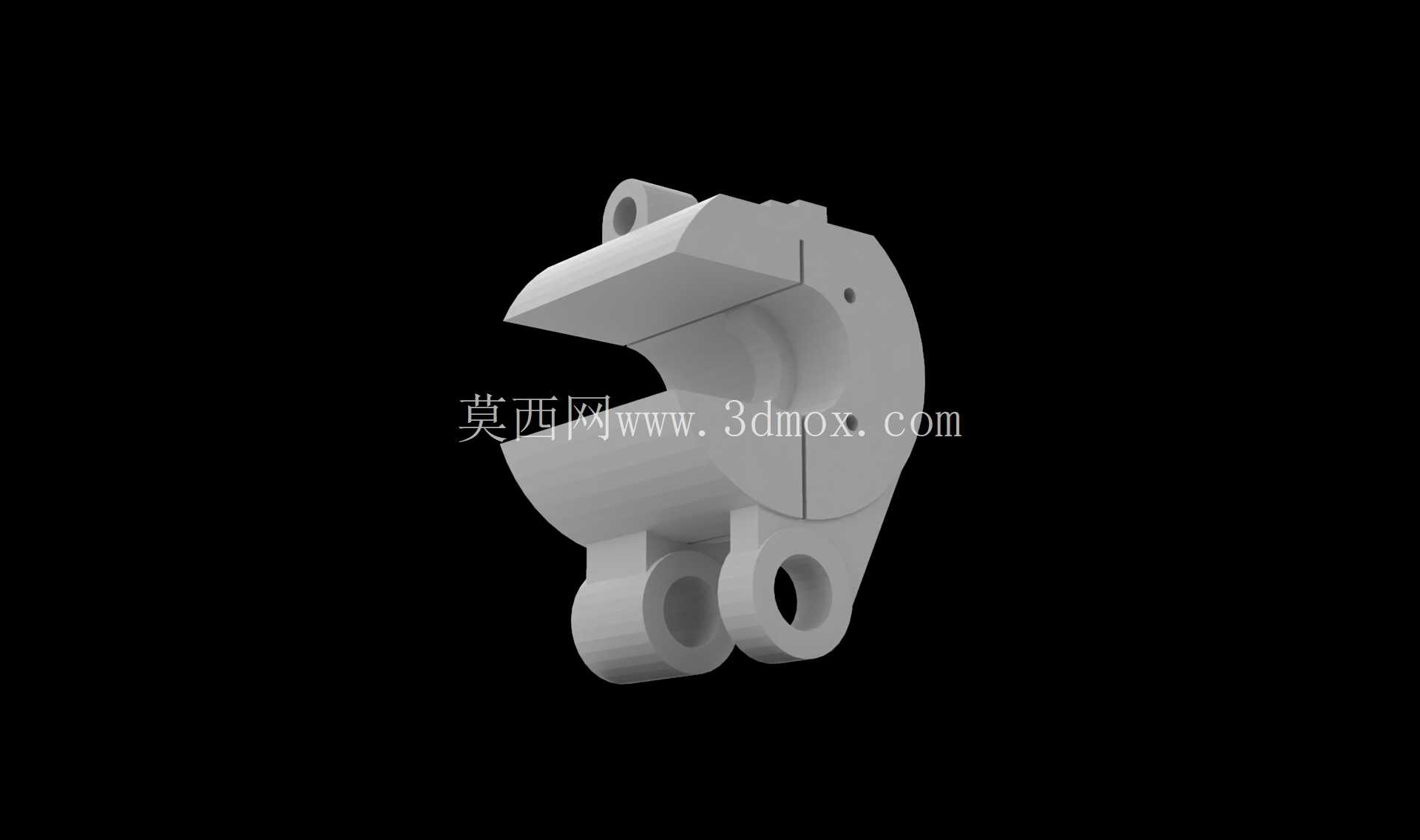

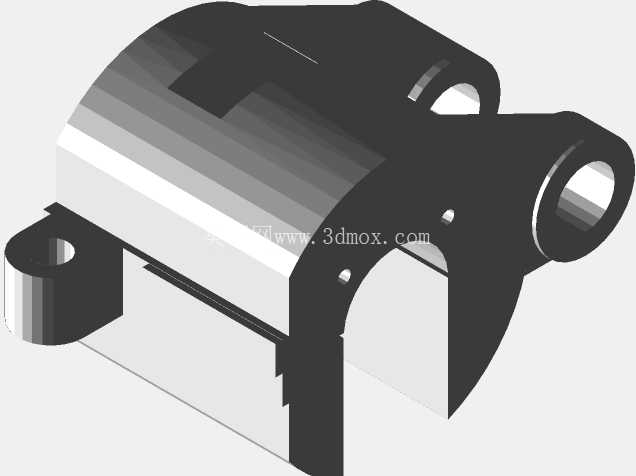

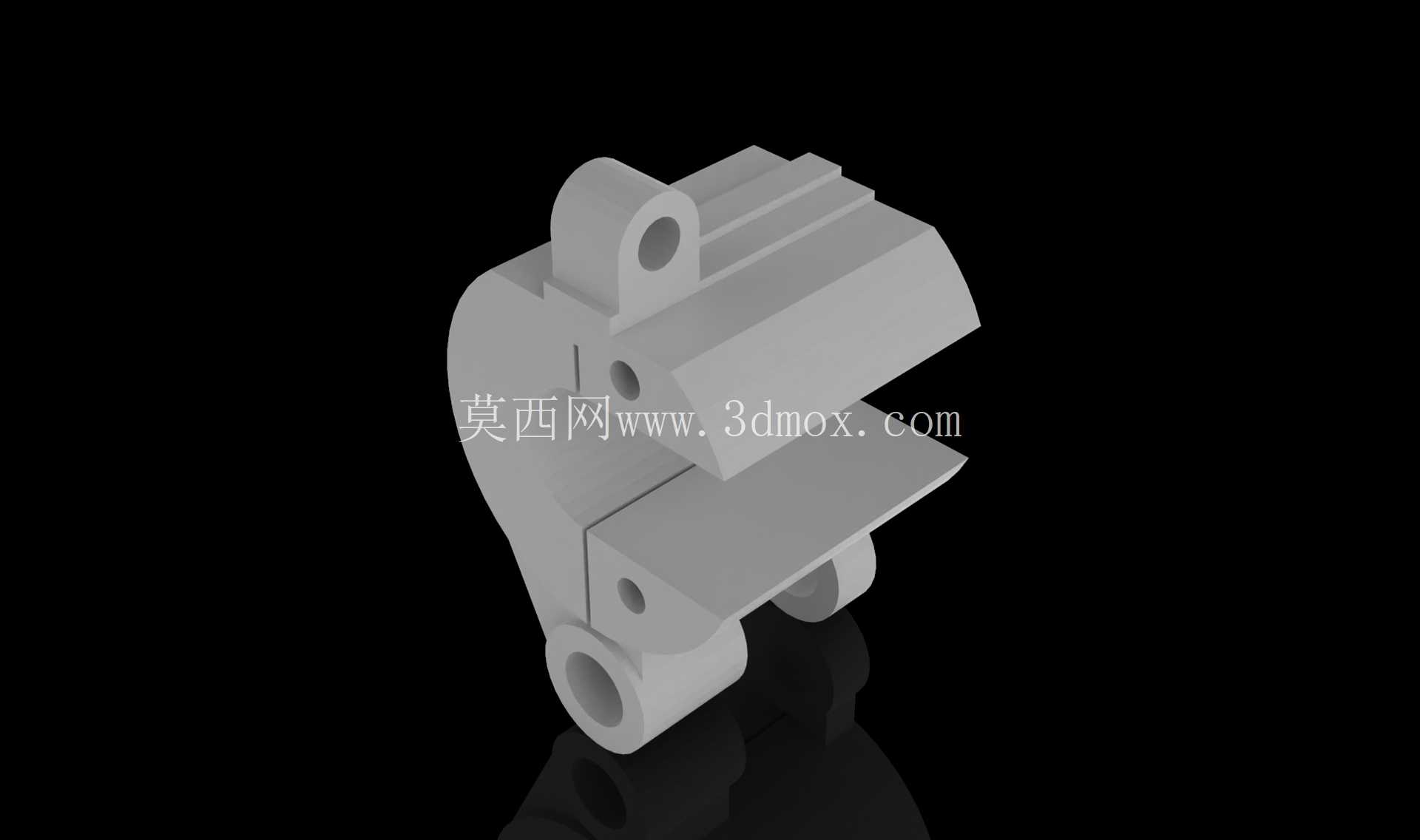

电力传输用多中心轴毂结构件

项目分类:变压器 发布时间:2025-02-17 ID:939414
  • 电力传输用多中心轴毂结构件
  • 电力传输用多中心轴毂结构件
  • 电力传输用多中心轴毂结构件

  在电力输配系统的电源变压器组件中,多中心轴毂是承担动力传导、部件定位与载荷分散的核心结构件,其设计合理性直接影响变压器内部传动与支撑结构的运行稳定性。这类轴毂并非单一轴孔的传统毂体结构,而是采用多中心轴孔布局,可同时适配多组平行或交错布置的传动轴,在有限的安装空间内完成多路动力的同步传递与支撑,解决了传统单轴毂在紧凑电力设备内部布局时需要额外增加转接件、占用空间大的问题。从实际应用场景来看,该轴毂主要适配电源变压器内部的调压传动机构、绕组支撑调节组件等部位,在变压器进行档位切换、绕组位置微调的过程中,轴毂需要同时承接来自调节驱动端的扭矩,以及绕组端的径向、轴向复合载荷,因此结构上做了针对性的强化设计。

  整体采用一体化铸造成型后做机加工的工艺路线,主体承载区域做了加厚处理,各个轴孔的同轴度、位置度公差控制在0.02mm以内,避免多轴传动时出现卡滞、偏磨的问题。从结构设计思路来看,多中心轴孔的布局并非随意排布,而是根据变压器内部传动链的实际走向确定各轴孔的中心距,每个轴孔端部都设计有环形定位止口,可与配套的轴承、轴套实现精准配合,无需额外加装定位套即可完成轴向限位,减少了装配环节的累计误差。轴毂侧面延伸出的带孔安装耳,是用于将整个轴毂组件固定在变压器的内部安装支架上,安装孔的位置经过受力仿真优化,选择在整体结构的应力分布低值区,避免固定螺栓的预紧力对轴孔区域的形位精度造成影响。

  轴毂上的多层凸台结构,一方面是为了区分不同轴系的安装空间,防止相邻轴上的传动零件出现运动干涉,另一方面凸台的加强筋结构可以提升整体的抗扭刚度,在承受瞬时冲击扭矩时不会出现结构变形。在安装边界方面,该轴毂的整体外轮廓做了多段圆弧切边处理,可适配变压器内部狭窄的安装腔室,不会与周边的绕组、绝缘件、油路管道发生干涉,各个轴孔的孔径根据配套传动轴的载荷等级做了差异化设计,主传动路径上的轴孔直径更大,孔壁厚度更厚,可承受更大的扭矩输入,辅助传动路径上的轴孔尺寸相对紧凑,在满足强度要求的前提下尽可能控制整体重量。

  实际装配过程中,轴毂与轴的配合采用过渡配合公差,既可以保证传动过程中无相对窜动,也便于后期维护时的拆卸更换,轴孔内壁预留有润滑脂槽,可存储少量润滑脂,降低长期运行过程中的轴孔磨损速率。考虑到电力设备长期运行的温升特性,轴毂的材料选用具备良好热稳定性的铸铁材质,在变压器长期运行的80-120℃工作温度区间内,材料的形变量极小,不会因热胀冷缩导致轴孔配合间隙变化,影响传动精度。轴毂表面做了氧化防锈处理,可适应变压器内部略带油气的潮湿工作环境,避免长期运行出现锈蚀卡滞的问题。从受力特性来看,该轴毂在设计阶段通过有限元仿真做了多工况载荷校核,在额定扭矩下的最大应力远低于材料的屈服强度,即使出现1.5倍额定扭矩的瞬时过载,也不会出现结构断裂或塑性变形,可满足电力设备长期免维护运行的要求。不同于通用标准轴毂,这款多中心轴毂是针对电源变压器的特定安装空间定制化设计,所有的结构尺寸、安装点位都与对应型号变压器的内部结构完全匹配,不需要现场进行二次加工即可直接装配,大幅提升了变压器的生产装配效率,同时也降低了后期运维过程中的备件更换难度。
