镂空圆柱式滚动轴承配套固定支架

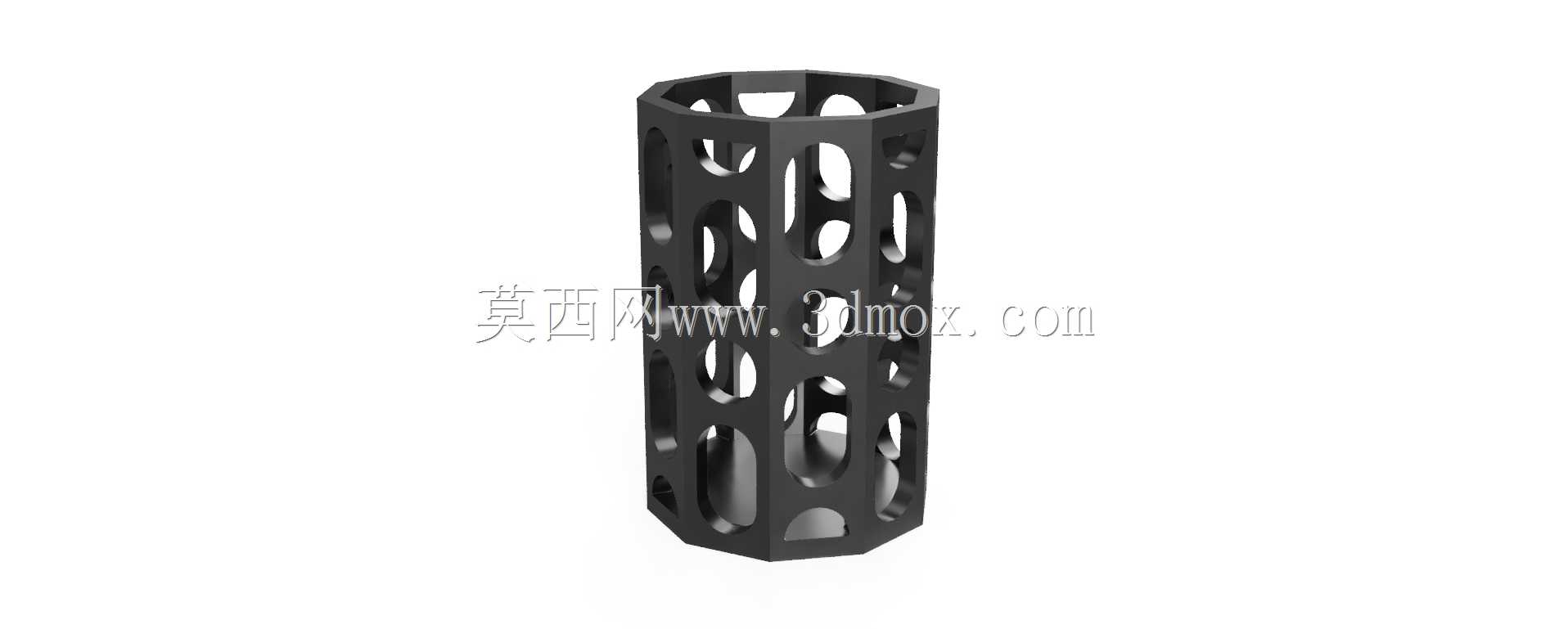

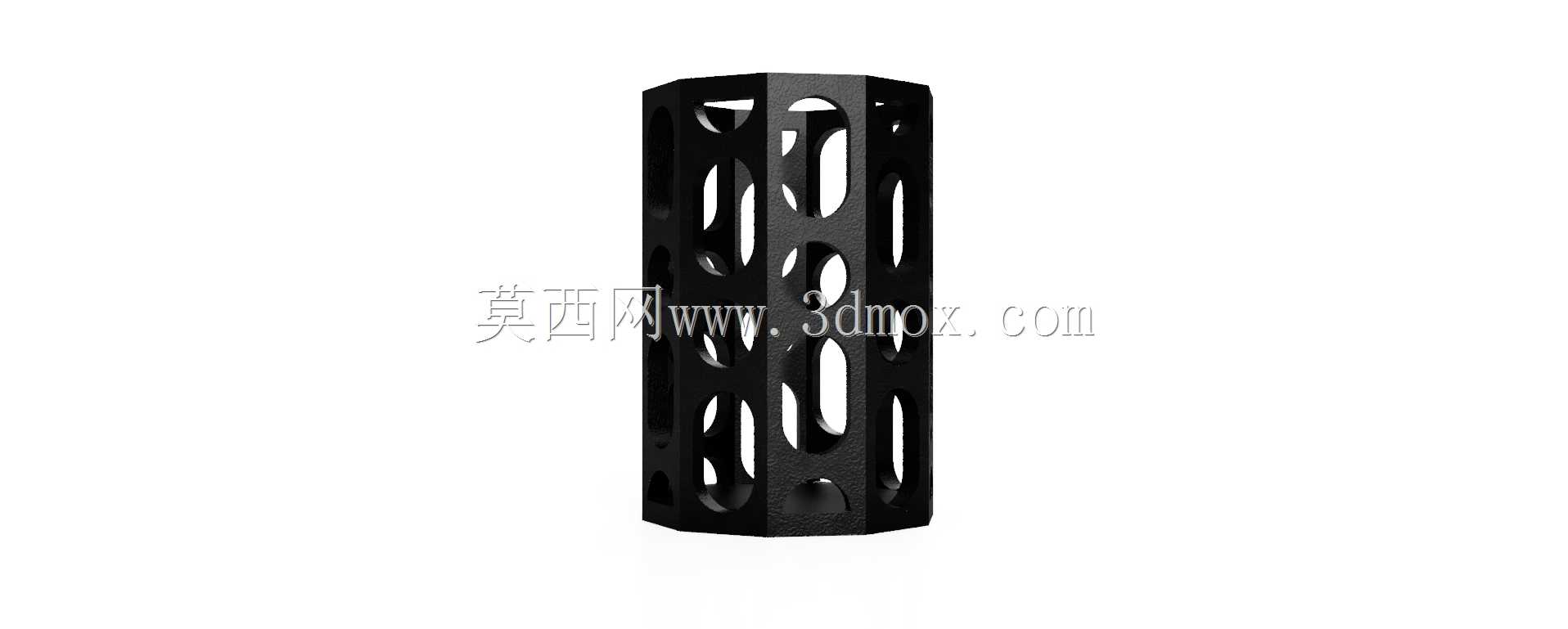

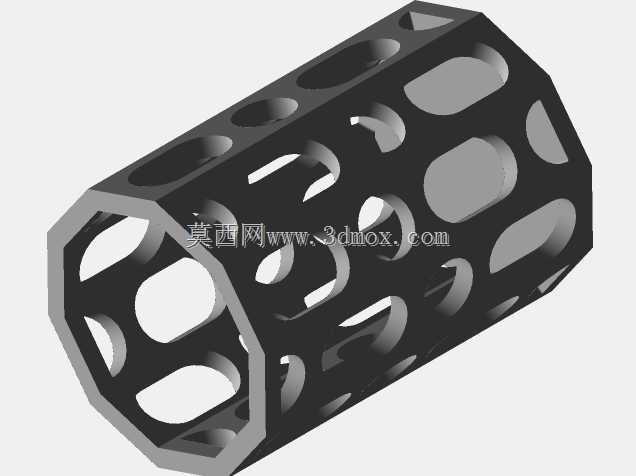

　　在轻工输送设备、小型实验台架、桌面级工装夹具的装配场景里，这类带镂空结构的圆柱式固定支架，主要承担滚动轴承的外圈定位与载荷传导作用，区别于常规实心铸钢轴承座的厚重设计，该支架采用周向均匀排布的长圆孔与椭圆孔组合镂空结构，在保证径向支撑刚度的前提下，大幅降低了支架自身重量，同时镂空区域可作为装配观察窗、散热通道以及轻量化走线路径使用，适配对安装空间重量有严格限制的紧凑型设备布局。从实际装配边界来看，该支架整体外圆直径为7厘米，轴向总高度为10厘米，安装时可直接嵌套入对应内径的设备安装孔位，也可通过支架端面的预留安装位配合紧固件完成端面固定，适配内径尺寸与支架外圆匹配的标准滚动轴承，轴承装入后可通过支架内壁的定位台阶完成轴向限位，

　　无需额外加装轴承端盖即可限制轴承的轴向窜动，减少装配环节的零件数量。设计阶段优先考虑了载荷分布的均匀性，周向镂空的筋条采用等宽对称排布，每一条竖向筋条都对应轴承外圈的承载受力点，避免局部应力集中导致的支架变形，镂空孔的边缘全部做了圆弧过渡处理，消除机加工后的应力集中隐患，同时也避免装配过程中锐边划伤操作人员或线缆。在实际使用场景中，这类支架多用于低转速、中等载荷的传动轴系支撑，比如小型传送带的从动辊支撑、实验设备的旋转工装定位、小型风机的转轴固定等场景，镂空结构带来的通风效果可及时带走轴承运转产生的热量，降低轴承长期运转的温升，延长润滑脂的使用寿命，减少日常维护的频次。不同于常规分体式轴承座需要拆分装配的流程，

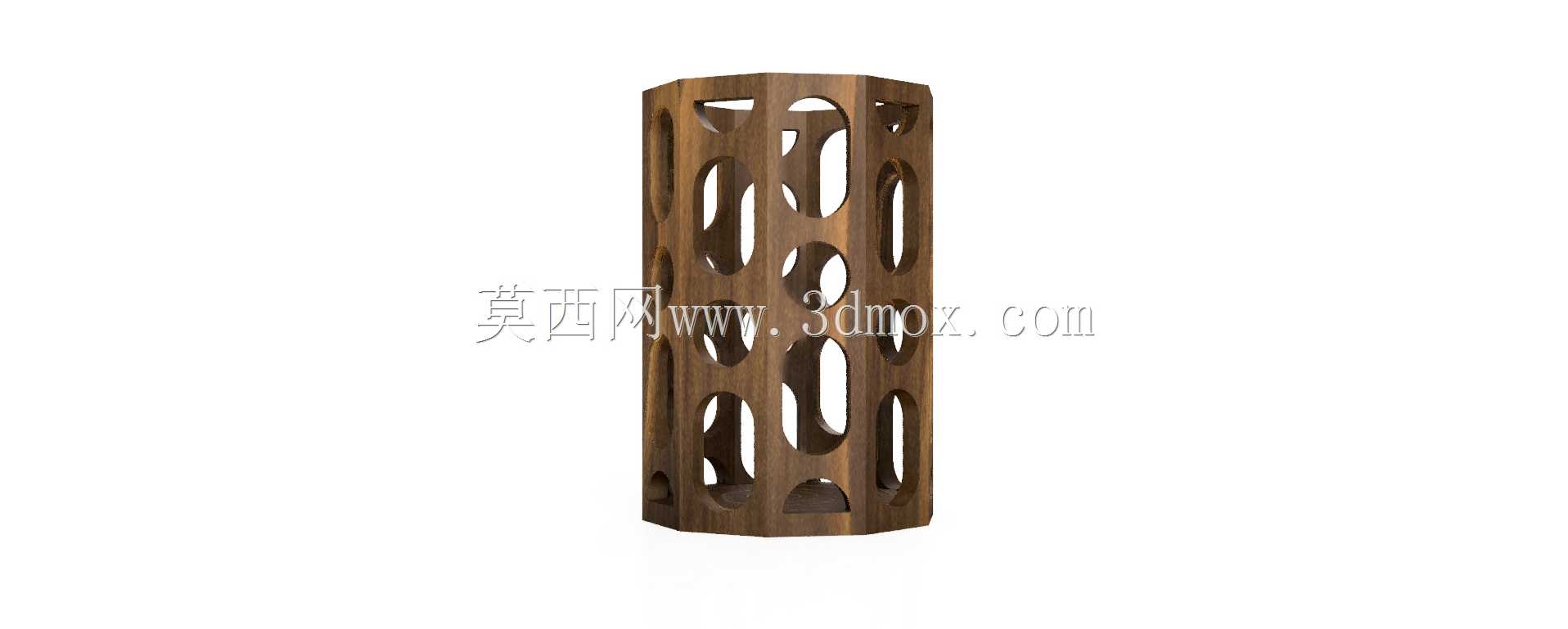

　　该支架为整体式筒状结构，轴承可从一端直接压装入内，装配工序更简单，同轴度精度更容易保证，不会出现分体式座体合模错位导致的轴承卡滞问题。支架的内壁加工精度按照轴承外圈的过渡配合公差设计，压装后不会出现轴承外圈跟转的问题，同时也方便后期维护时的轴承拆卸，可通过镂空孔位伸入顶出工具直接抵在轴承外圈端面，均匀施力将轴承顶出，无需额外设计拆卸工艺孔。针对不同的使用环境，该结构可采用不同的材料加工，常规工况下可采用硬质木材或工程塑料制作，用于无腐蚀、低载荷的民用设备或教学实验台架，重载工况下可替换为铝合金或不锈钢材料，通过切削加工或3D打印完成制作，镂空结构在3D打印制作时无需添加过多支撑，打印成品的表面质量更容易控制，加工成本更低。

　　在设备布局设计时，该支架的圆柱外形可适配圆形安装孔的快速定位，相比方形轴承座需要找正四个安装孔的位置，圆柱外形可直接插入安装孔后调整周向角度，再通过侧面的紧定螺钉完成固定，装配效率更高，尤其适合小批量定制设备的快速装配调试。支架的镂空设计同时兼顾了外观装饰性，在一些外露的机械装置比如桌面级展示台、艺术化机械装置中，这类镂空结构不会像实心轴承座那样显得笨重，可与设备的整体设计风格融合，兼顾功能实用性与外观协调性。
