带灯光适配结构的轮状发光组件结构设计

　　在户外景观亮化、非机动车装饰、小型游乐设施氛围营造这类场景里，经常需要兼顾结构支撑与发光效果的一体化构件，这款轮状结构的设计初衷，就是解决传统轮类配件加装LED时需要额外打孔、固定件外露、灯光分布不均的问题。从实际使用场景出发，这类构件常被用在共享单车的轮毂装饰、户外儿童游乐设施的转轮标识、景观小品的动态发光轮组上，既要承受低速转动的径向载荷，又要给LED灯带、灯珠预留合理的安装空间，同时不能因为开槽开孔破坏结构本身的刚性。

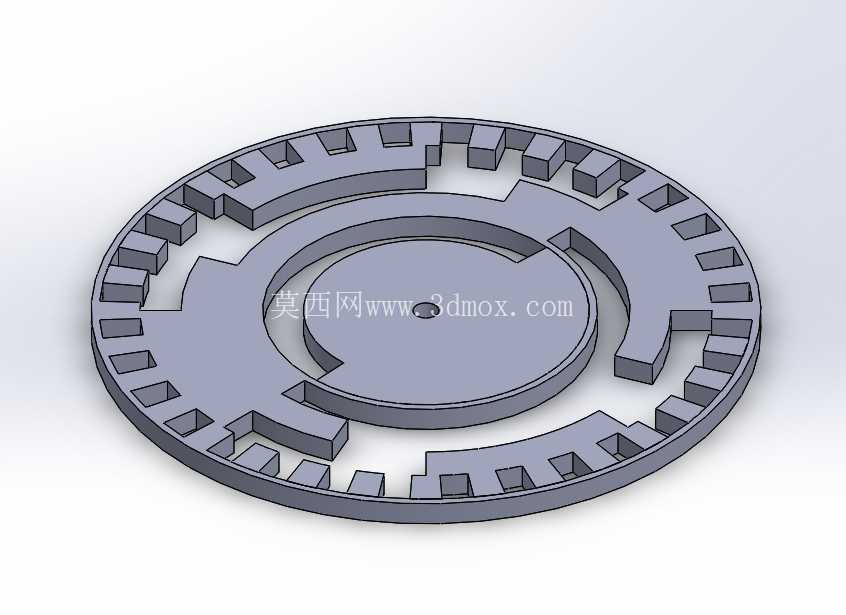

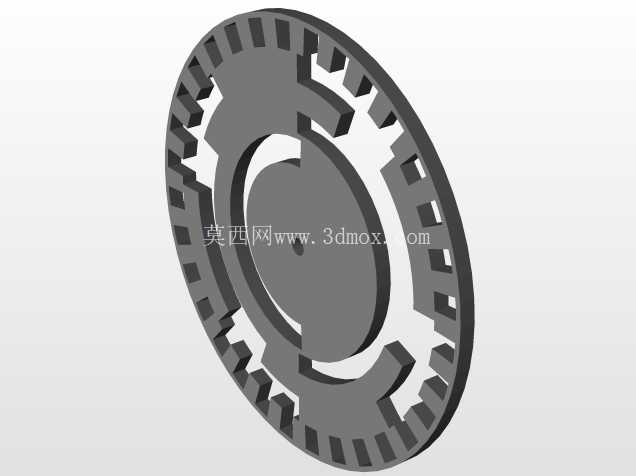

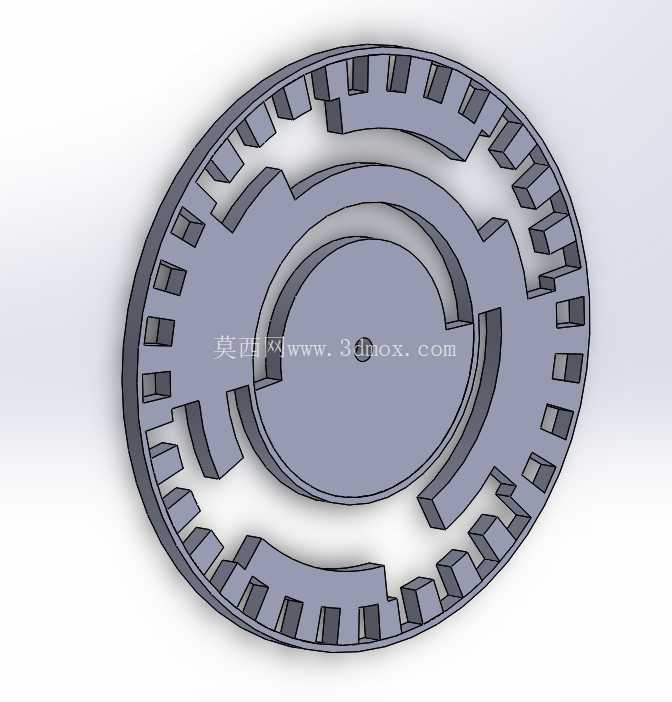

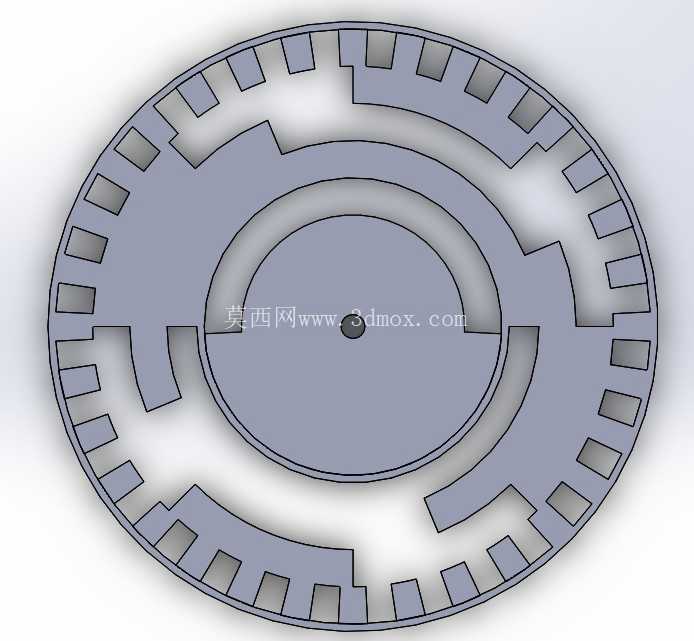

　　设计过程中首先敲定的是轮盘的整体轮廓，采用内外双环加中间连接筋的结构，外环的齿状凸起并非传统传动齿轮的受力齿，而是为了让LED光线在齿缝间形成错落的漫反射效果，避免整圈发光时出现明暗断层，每个齿槽的宽度经过反复调整，刚好能卡入常规3mm直径的直插式灯珠，或者容纳宽度5mm的软灯带嵌入，不需要额外打胶就能靠槽体的过盈配合固定灯带，减少装配时的辅料使用。中间的环形空腔是专门预留的走线空间，LED的正负极引线可以顺着空腔排布到轮盘中心的安装孔位，不会在转动过程中出现线缆缠绕、被剐蹭断裂的问题，中心的凸台结构做了2mm的高度差，安装时可以和转轴端面贴合，避免轮盘转动时出现轴向窜动，保证发光面始终保持在同一平面。

　　从安装边界来看，这款轮盘的外径控制在120mm，中心安装孔直径为20mm，适配市面上常规的M18转轴安装，整体厚度为8mm，不管是装在非机动车的轮轴侧方，还是固定在景观设施的静态支架上做装饰，都不会因为厚度过大占用过多安装空间，外环的齿顶到中心孔的同轴度公差控制在0.1mm以内，转动时不会出现偏心抖动，避免灯光出现晃眼的频闪感。结构的壁厚做了差异化设计，外环受力较小的齿部壁厚为2mm，中间连接筋的壁厚为3mm，中心安装凸台的壁厚为5mm，既保证了安装位置的结构强度，又尽可能减轻整体重量，用ABS材质注塑生产时单件重量能控制在50g以内，降低材料成本的同时也减少了转动时的惯性负载。

　　考虑到户外使用的需求，轮盘表面没有做尖锐的棱角处理，所有齿边都做了R0.5mm的圆角，避免安装维护时划伤操作人员，同时预留的灯槽深度为3mm，LED嵌入后发光面和轮盘表面基本齐平，不会因为灯珠突出积灰积水，影响发光效果和使用寿命。和传统的实心轮盘加后期粘灯带的方案相比，这款一体化的结构不需要后期二次加工，装配时只需要把LED按槽位嵌入、引线顺着空腔走到中心接线位，再把轮盘固定到转轴上即可，装配效率能提升60%以上，而且灯带被槽体保护，不会在转动过程中被异物剐蹭脱落，长期使用的可靠性更高。

　　在结构验证阶段，特意针对轮盘的径向受力做了模拟测试，在中心孔固定的情况下，外环施加100N的径向压力，结构变形量小于0.2mm，完全满足低速装饰轮的使用强度要求，不会因为日常的轻微磕碰出现断裂变形。另外齿槽的排布采用等距36齿设计，每10度一个槽位，不管是整圈铺满LED还是间隔安装灯珠，都能形成均匀的发光效果，用户可以根据实际的亮度需求灵活调整灯珠数量，不需要重新开模调整结构，适配不同成本定位的产品需求。中心凸台上还预留了两个1.5mm的定位小孔，安装时可以和转轴上的定位销配合，避免轮盘和转轴之间出现相对转动，导致引线被拧断，这个细节设计是在多次样件测试后加上的，最初的版本没有定位孔，测试时多次出现轮盘跟转扯断线缆的问题，增加定位孔后彻底解决了这个装配隐患。
