适配3D打印的PVC导管拼接式防护外壳

　　这款拼接式框架外壳，核心面向小批量定制化电子组件、小型实验装置的防护需求设计，尤其适配个人DIY项目、实验室小装置搭建、教学演示教具制作这类对成本敏感、需要快速迭代修改结构的场景，区别于传统开模生产的一体式外壳，它完全围绕FDM3D打印的工艺特性做结构优化，从根源上降低打印过程中的支撑耗材消耗，同时让后期内部组件的拆装调整更加便捷。

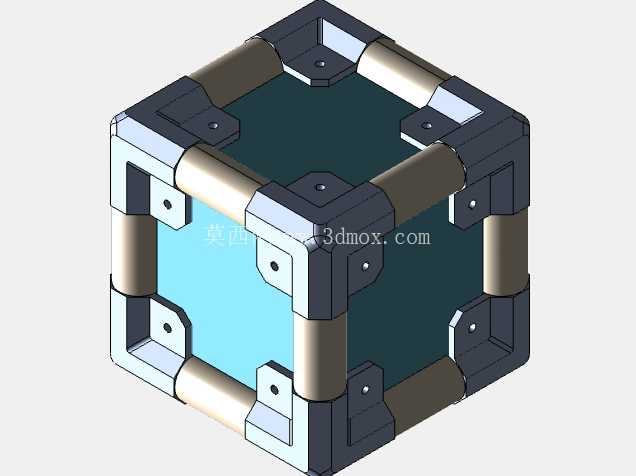

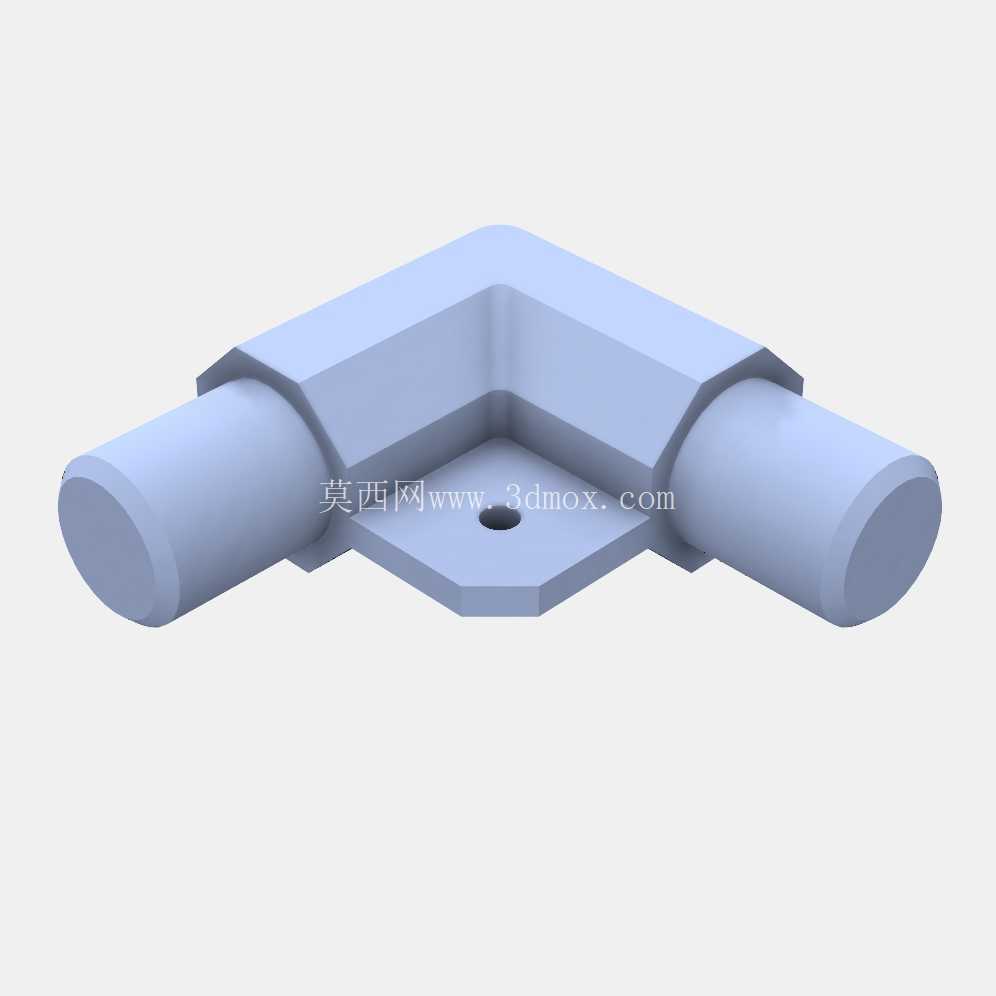

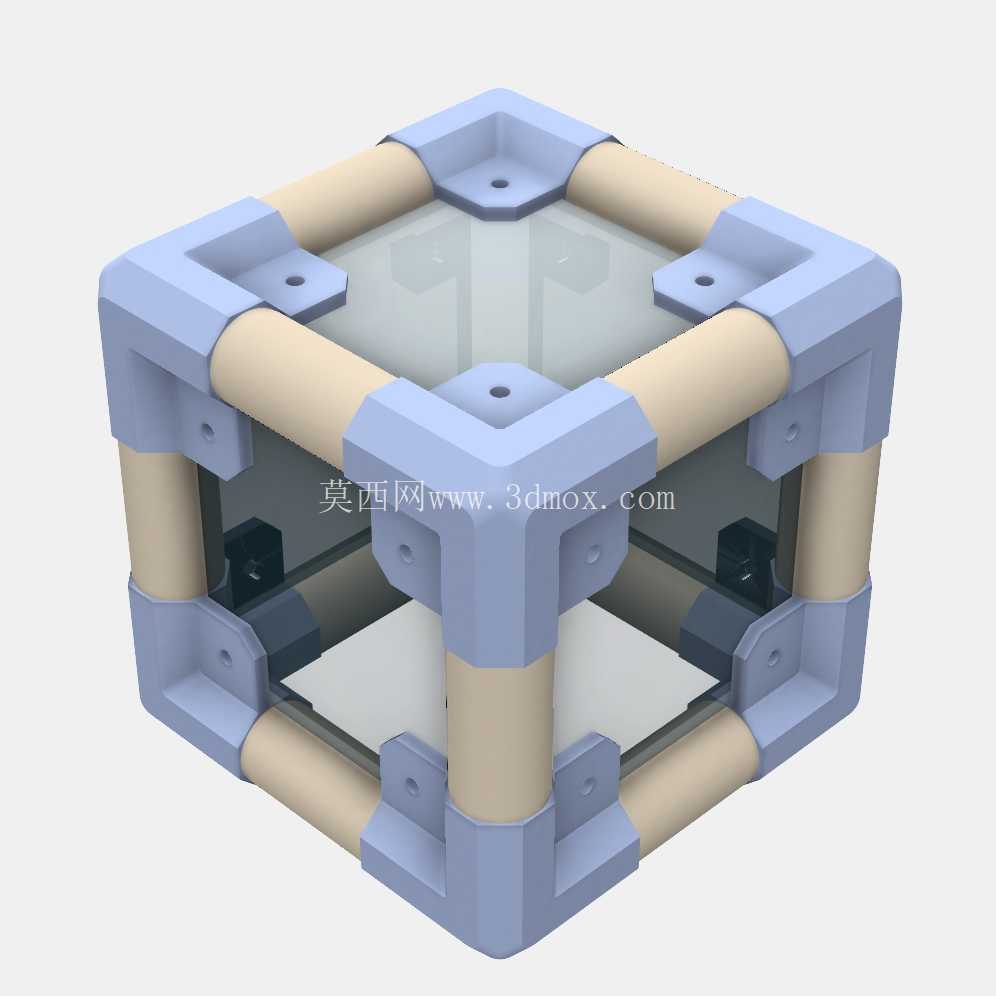

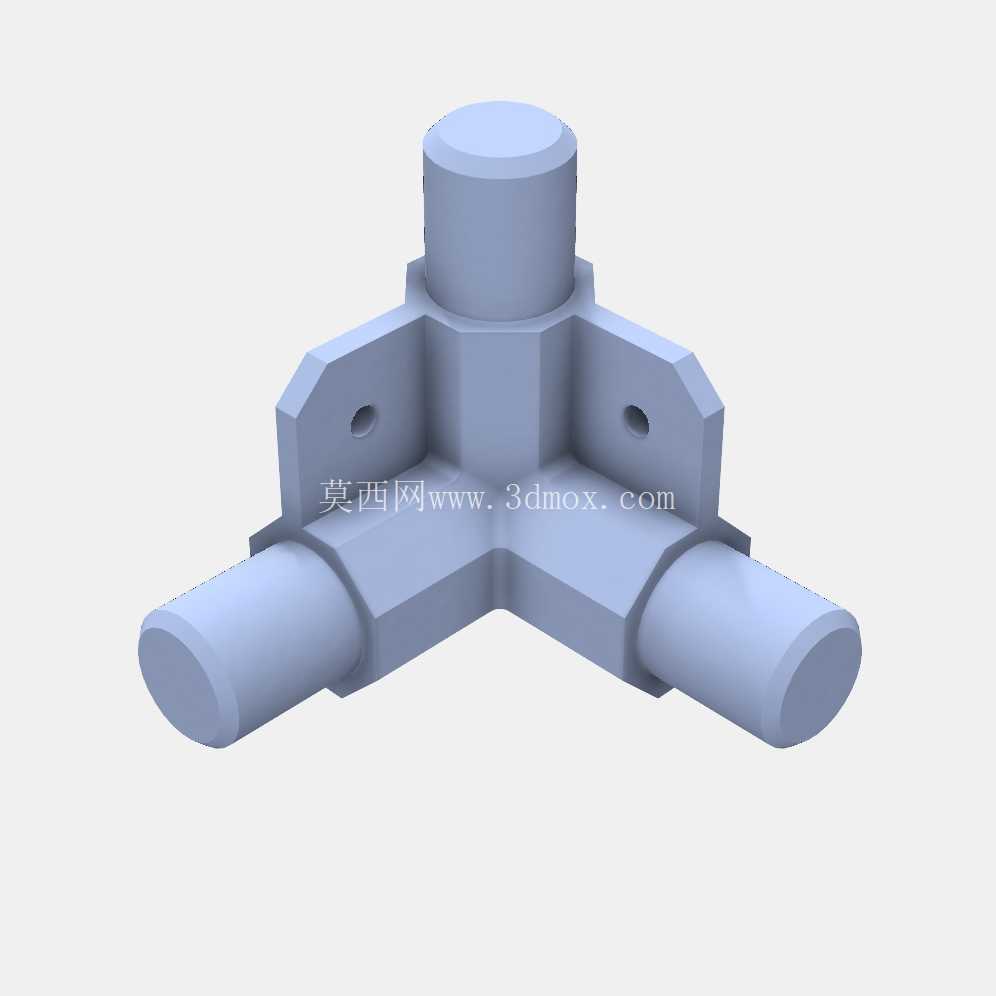

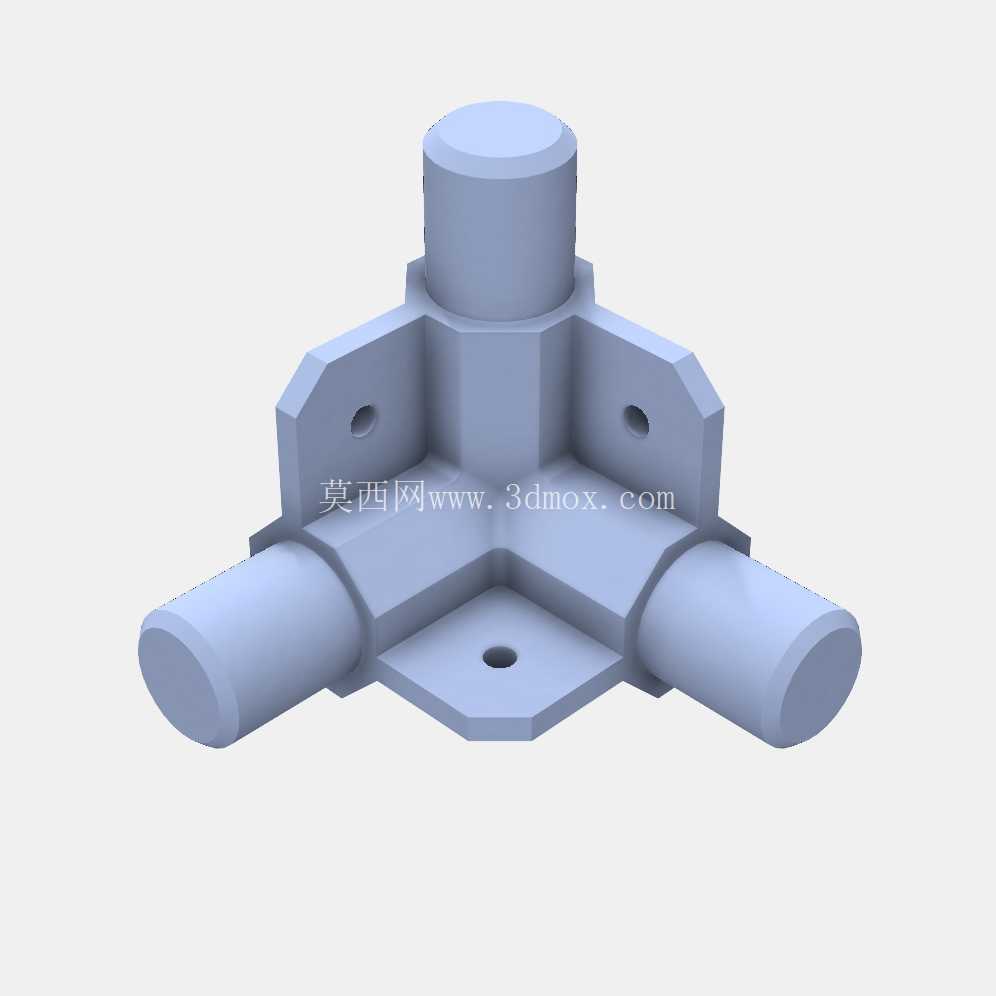

　　从结构设计逻辑来看，整个外壳采用角件加导管杆件的模块化拼接思路，八个三维打印的角接件作为框架的连接节点，十二根标准PVC导管作为框架的棱边杆件，配合透明面板组成封闭的六面体防护空间。角接件的三个连接端分别对应X、Y、Z三个轴向的导管，每个连接端做了适配导管外径的承插结构，不需要额外粘接就能实现初步定位，配合角件上预留的4mm螺栓孔，穿入螺栓后即可将角件与导管牢牢锁紧，避免框架受外力后出现松脱错位。角件上的安装孔位做了沉台设计，螺栓锁紧后头部不会突出角件表面，既避免剐蹭周边物体，也让框架整体外观更加规整。

　　尺寸边界上，这款外壳选用的PVC导管原始外径为20mm，设计时特意将导管的插接配合内径调整为17.5mm，这个尺寸经过多次打印验证，既能保证普通市售PVC导管可以顺畅插入角件的承插孔，不会出现过紧插不到位或者过松间隙过大的问题，也能保证承插部位有足够的接触面积，提升整体框架的结构刚性。角件本身的壁厚做了均匀化处理，所有壁厚保持在2.5mm，既避免3D打印过程中出现壁厚不均导致的翘曲变形，也能在控制打印耗材用量的前提下，保证角件承受常规磕碰、挤压时不会出现开裂。框架的整体尺寸可以根据实际使用需求，通过裁切不同长度的PVC导管灵活调整，不需要重新修改角件的三维模型，只需要调整杆件裁切长度就能适配不同尺寸的内部组件，大幅降低定制化外壳的设计与制作成本。

　　功能特性层面，这种模块化拼接结构相比一体式外壳有明显的场景适配优势：当内部组件需要调试、更换或者维修时，只需要拆下对应面的面板、松开对应位置的螺栓，就能拆开对应部位的框架，不需要将整个外壳完全拆解，也不会影响其他部位的安装精度。框架的六个面都预留了面板安装位，可以根据需求选择亚克力板、PVC板甚至3D打印的镂空面板，既可以做成全封闭的防尘防护结构，也可以做成带通风孔的散热结构，适配不同发热功率的内部组件。角件上预留的螺栓孔除了用于锁紧导管，也可以作为内部组件的安装固定点，比如小型电路板、传感器、电源模块都可以通过角件上的孔位配合铜柱直接固定，不需要额外在框架内部添加安装横梁，进一步简化整体结构。

　　从3D打印的工艺适配角度，所有角件的结构都做了无支撑优化，将角件以45度角摆放打印时，所有悬空部位的倾斜角度都大于FDM工艺的自支撑角度，打印过程中完全不需要添加支撑结构，既节省了支撑耗材的消耗，也避免了拆除支撑后留下的表面瑕疵，打印完成后只需要简单去除毛边即可直接用于组装，大幅降低后处理的工作量。角件的所有棱边都做了R2的圆角过渡，既避免打印过程中出现锐边翘曲，也能避免组装和使用过程中锐边划伤操作人员。

　　实际应用中，这种结构的外壳可以用于小型电源模块的防护、学生电子竞赛作品的外壳封装、小型传感器节点的户外防护、桌面级小型实验装置的框架搭建，相比市面上销售的标准铝型材框架，它的成本更低，制作周期更短，不需要专业的切割工具就能完成杆件裁切，普通用户在家用3D打印机上就能完成所有角件的制作，搭配五金店就能买到的PVC导管和螺栓，几个小时就能完成整个外壳的组装，非常适合快速原型验证阶段的装置防护需求。同时这种模块化的结构也方便后期扩展，比如需要在外壳上添加开关、接口、显示屏时，只需要更换对应位置的面板，不需要重新制作整个框架，适配快速迭代的开发需求。
